4

Betrieb

4.1

Beschreibung der Fronttafel

Symbol

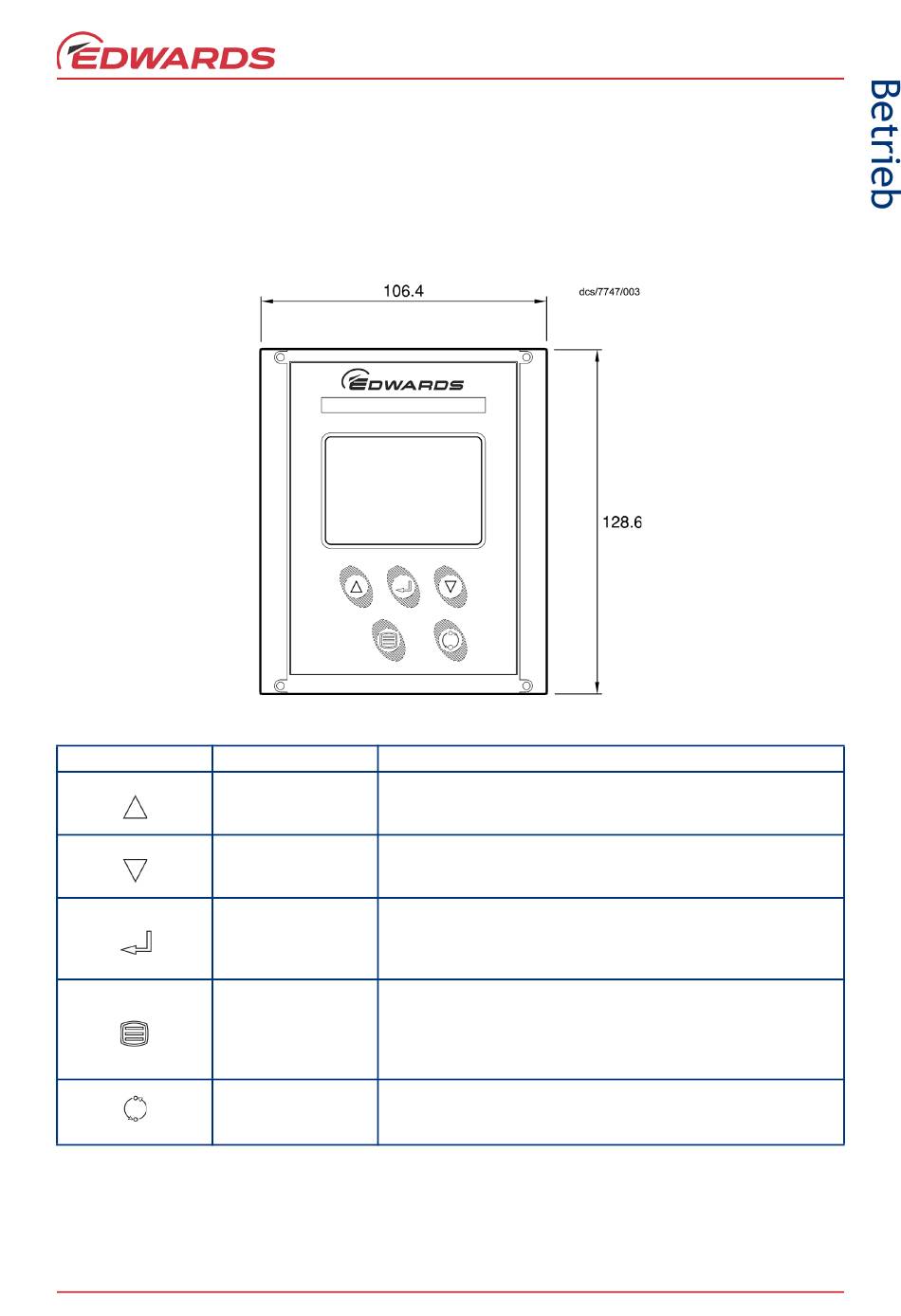

Abbildung 13 – Anzeigeelemente auf der Fronttafel
Tabelle 10 – Symbole der Fronttafel und ihre Bedeutung
Name Funktion
Bewegen durch ein Menü in Aufwärtsrichtung.
NACH OBEN Schrittweise Erhöhung der ausgewählten numerischen Werte.
Schrittweises Durchlaufen von ausgewählten Listenelementen.
Bewegen durch ein Menü in Abwärtsrichtung.
NACH UNTEN Schrittweise Verringerung der ausgewählten numerischen Werte.
Schrittweises Durchlaufen von ausgewählten Listenelementen.
Zugreifen auf das markierte Untermenü.
Bearbeiten der markierten Liste oder des numerischen Elements.
AUSWAHL
Weiter zur nächsten Dezimalstelle eines numerischen Wertes.
Springen zum Setup-Bildschirm der hervorgehobenen Messröhre.
Umschalten zwischen der Standardansicht und dem Hauptmenü.
Verlassen des aktuellen Untermenüs oder des Setup-Bildschirms.
MENÜ Abbrechen der Bearbeitung eines ausgewählten Listenelements.
Bewegen zur vorhergehenden Dezimalstelle eines numerischen
Wertes.
SCHALTEN Ein- oder Ausschalten einer markierten Messröhre.
Seite 17
D39701882 Ausgabe H
