Abmessungen (Mm) Des Tic Für Den Einsatz Als Tischgerät - Edwards Tic Instrument Controller Betriebsanleitung

D39701882 Ausgabe H

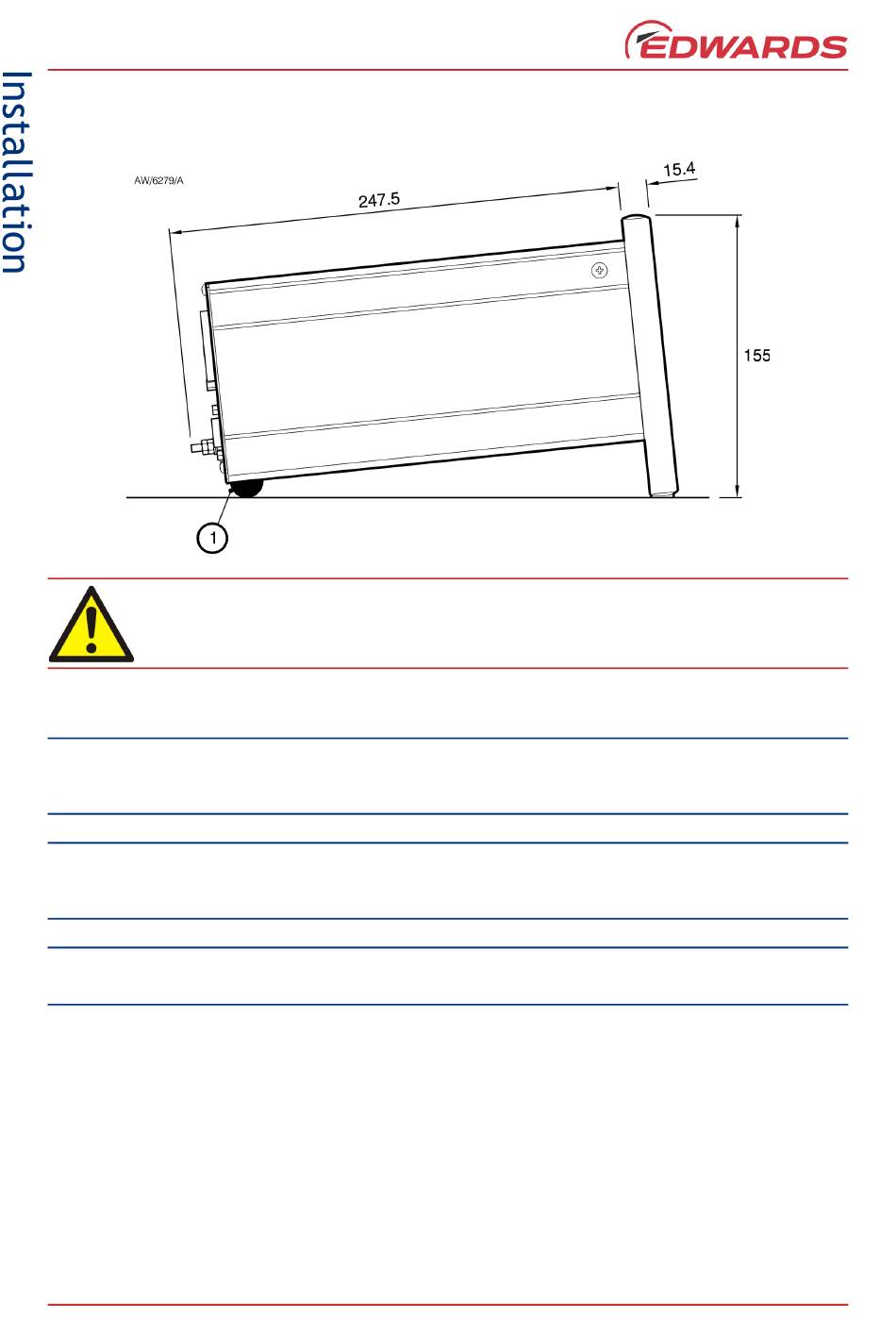

Abbildung 5 – Abmessungen (mm) des TIC für den Einsatz als Tischgerät
Sorgen Sie dafür, dass alle elektrischen Verkabelungen sicher befestigt sind, damit sie keine
Stolperfallen bilden.
Wenn ein Controller in ein Rack, einen Schrank oder eine Tafel eingebaut wird, gehen Sie nach den Anweisungen der
unter Abbildung 6, 7 und
Lassen Sie hinten 150 mm Platz für Kabel. Lassen Sie oben und unten 50 mm und an den Seiten 15 mm Platz,
um für ausreichende Luftzirkulation zu sorgen. Decken Sie keine der Belüftungsöffnungen ab.
Dieses Gerät entspricht der Schutzart IP20. Sorgen Sie dafür, dass es nicht an Orten aufgestellt wird, wo
Flüssigkeiten in den Controller eindringen können.
Das Gerät muss an der Rückseite gestützt werden.
1. Gummifuß
8 vor.
WARNUNG
VORSICHT
VORSICHT
VORSICHT
Seite 10
