4.8 Einstellen der Messröhre
Alle Einstellungen im TIC werden im nichtflüchtigen Speicher abgelegt. Der nichtflüchtige Speicher ist bezüglich
der Anzahl der Änderungen seines Inhalts eingeschränkt. Die gegenwärtige minimale Lebensdauer liebt bei
100.000 Änderungen in einem einzelnen Abschnitt. Dies entspricht mehr als einer Änderung pro Stunde für
10 Jahre. Wenn die Anzahl der Änderungen überschritten wird, werden möglicherweise zufällige Daten
gespeichert, was zu unerwartetem Systemverhalten führen kann.
Wenn eine neue Messröhre identifiziert wurde, rufen Sie den Bildschirm „Messröhreneinstellung" auf, indem Sie zur
ausgewählten Messröhre blättern und „Auswahl" (
Menüoption
Messröhre
Gas type
Filter
Name
4.8.1 Standard-Einrichtungsoptionen (alle Messröhren)
Alle Messröhren haben die folgenden Standard-Elemente auf ihren jeweiligen Einrichtungsbildschirmen. (Im Beispiel
unten ist eine APGM-Messröhre angeschlossen).
Hinweis: Aktiv-Dehnungsmessröhren (ASG2) sind gasunabhängig. Unabhängig vom gewählten Gastyp erhält man
denselben Druckwert.
Tabelle 11 – Standard-Einrichtungsoptionen (alle Messröhren)
Beschreibung
Gibt den Typ der angeschlossenen Messröhre an.
Ermöglicht dem Anwender, den Typ des Gases auszuwählen.
Zur Auswahl stehen: N
Hinweis: Bei gasabhängigen Messröhren ist es wichtig, dass das korrekte Gas
ausgewählt wird, um die korrekte Anzeige des Drucks zu gewährleisten.
Ermöglicht dem Anwender, den Filterstatus auszuwählen.
Wenn Filter auf „OFF" gesetzt ist, wird der Druckausgang so angegeben, wie von der
Messröhre gemeldet (Aktualisierungsrate ca. 3 x pro Sekunde).
Wenn Filter auf „1 sec" gesetzt ist, wird von den angezeigten Werten ein Durchschnitt
über jeweils 1 Sekunde gebildet, wodurch die Auswirkungen von Störgeräuschen auf
die Stabilität der Werte verringert werden.
Ermöglicht dem Anwender, Messröhren zu benennen.
4 Zeichen können für das System eingegeben werden: A–Z, 0–9, _ (Leerzeichen).
Hinweis: Nach Eingabe des Messröhrennamens erscheint der Name, wenn die
Messröhre ausgeschaltet ist. Vergewissern Sie sich bei der Rücksetzung des
Messröhrentyps, dass vier Leerzeichen in der Einstellung des
Messröhrennamens angezeigt werden.

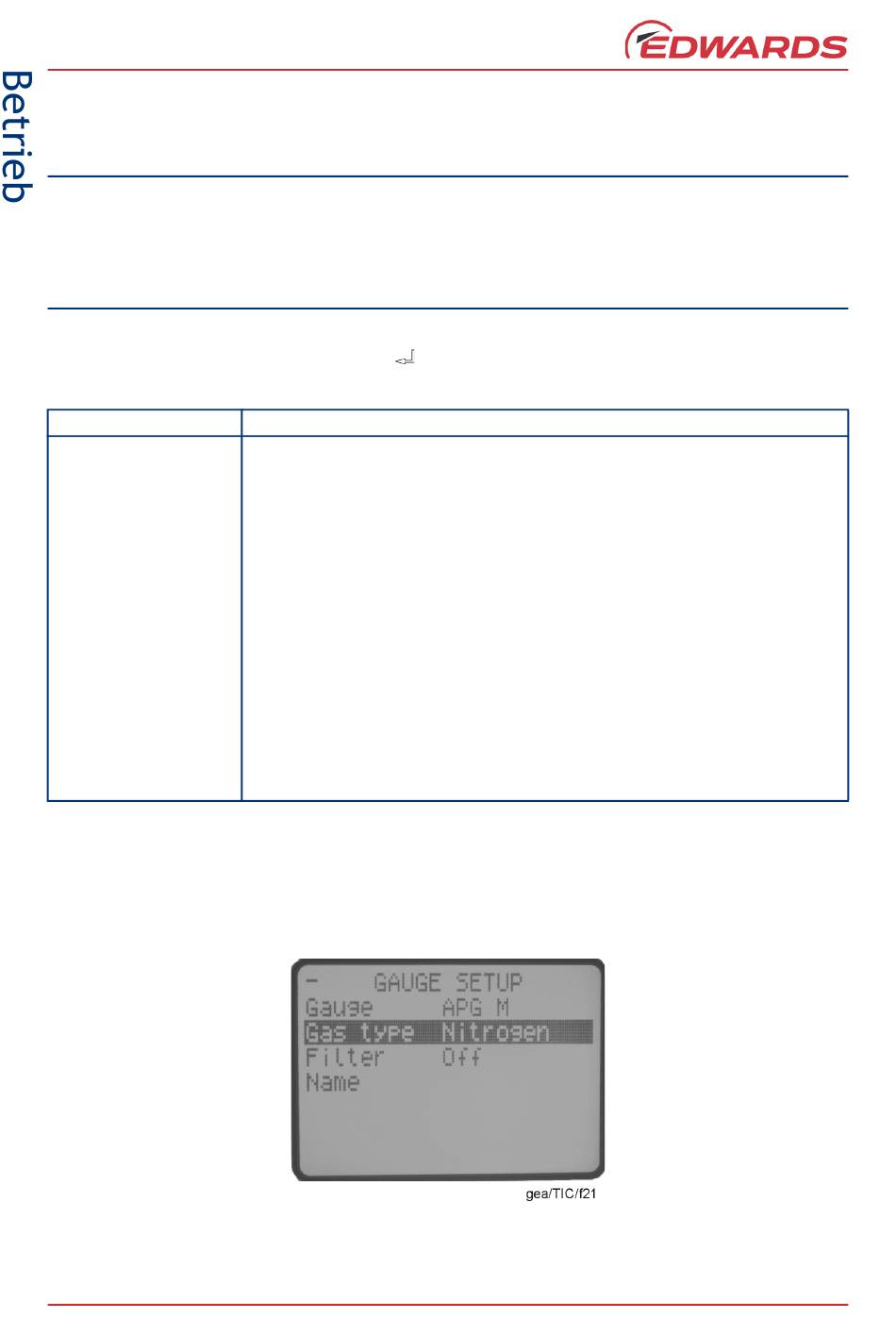

Abbildung 18 – Einrichtungsbildschirm der Messröhre
VORSICHT
) betätigen. (Siehe Tabelle
, He, Ar, CO , Ne, Kr oder Volts.
2 2
