„SYSI" ist nicht ausfallsicher, und Sie sollten sich bei sicherheitskritischen Anwendungen nicht
darauf verlassen.
3.3.4.3
Verwenden der Statusausgänge
Statusausgänge bieten externen Systemen eine Möglichkeit, auf den aktuellen Zustand des TIC zu reagieren.
Relais-Schaltpunkte: Die Ausgänge für die Schaltpunkte können zur Herstellung der Verbindung mit einer externen
Logik oder zur Ansteuerung eines Relais genutzt werden. Jeder Ausgang kann mittels Software so konfiguriert
werden, dass er bei einem bestimmten Druck aktiviert wird. Zum Konfigurieren dieser Ausgänge siehe
Jedes Relais kann manuell gesteuert werden. Siehe
Alarm: Der Alarm-Ausgang kann zur Herstellung der Verbindung mit einer externen Logik oder zur Ansteuerung eines
Relais genutzt werden. Dieser Ausgang ist normalerweise aktiv und wird im Fall eines Alarm-Zustandes inaktiv.
Um ein Relais anzusteuern, verbinden Sie die Spule eines geeigneten 24 V DC-Relais zwischen „Alarmausgang"
(negativ) und „Stromversorgung Positiv" (positiv).
3.3.5
Anschließen der seriellen Schnittstelle
Der TIC verfügt über zwei eingebaute serielle Datenübertragungsprotokolle, RS232 und RS485. RS232 ist die
einfachere Schnittstelle und kann verwendet werden, um einem Host-PC die Steuerung des TIC zu ermöglichen.
RS485 ermöglicht es einem Host-PC, ein kleines Netzwerk von TIC zu steuern.
3.3.5.1
Anschließen der RS232-Schnittstelle
Der TIC verfügt auf der Rückwand über eine 9-polige Anschlussbuchse, Typ „D"
Schnittstelle verwendet zwei Leitungen für Datenübertragungen und eine zusätzliche Leitung als gemeinsame Signal-
Masse. Hardware-Handshaking ist nicht implementiert.
Beim Anschluss eines IBM-kompatiblen PCs mit einer 9-poligen Anschlussbuchse (Typ „D") kann ein „direkt
durchgehendes" 9-poliges Verlängerungskabel mit Stecker und Buchse verwendet werden, um den TIC mit dem
Computer zu verbinden, wie in
poligen seriellen Anschlussbuchse sollte wie in
Verwenden Sie für die Verbindungen abgeschirmte Kabel, um Interferenzprobleme zu reduzieren, und begrenzen Sie
die Länge der RS232-Kabel auf weniger als 10 Meter. Installieren Sie bei längeren Verbindungsleitungen entweder
Leitungstreiber oder verwenden Sie RS485.
WARNUNG
Abschnitt
Abbildung 10
dargestellt. Der Anschluss an einen IBM-kompatiblen PC mit einer 25-
Abbildung 11

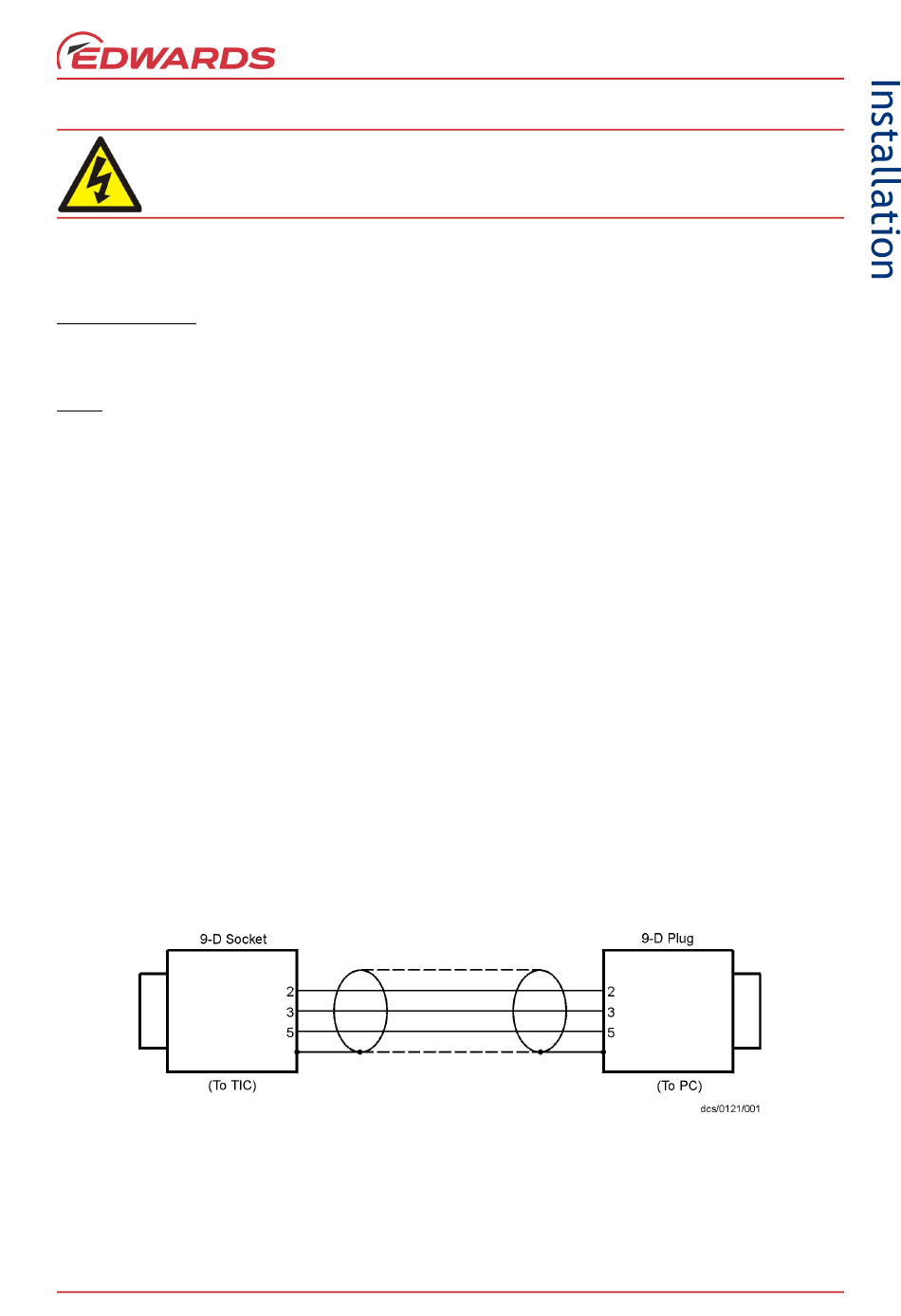

Abbildung 10 – IBM-PC, RS232-Schnittstelle 9-polig
Seite 15
4.5.
(Abbildung
dargestellt erfolgen.
D39701882 Ausgabe H
Abschnitt
4.11.
9, Ziffer 3). Die
