Organisieren Der Messröhren Auf Der Displayanzeige; Relais-Schaltpunktausgänge; Einstellen Der Messröhren-Anordnung - Edwards Tic Instrument Controller Betriebsanleitung

Show one gauge – Jeweils 1 Messröhre in 3x Höhe anzeigen. Der Benutzer kann zu allen Messröhren, die so

konfiguriert wurden, dass sie angezeigt werden, blättern.
One gauge order – Der Benutzer kann die Anweisung festlegen, welche Messröhren gezeigt werden.

4.13.1 Organisieren der Messröhren auf der Displayanzeige
Mithilfe der Funktionen „Three gauge order" und „One gauge order" kann eingestellt werden, welche Messröhren und
in welcher Reihenfolge die Messröhren auf der Displayanzeige angezeigt werden. Im folgenden Beispiel möchte der
Benutzer die folgende Reihenfolge festlegen:
Position 1: Die Messröhre, die im „Messröhre 1"-Anschluss eingesteckt ist.

Position 2: Die Messröhre, die im „Messröhre 5"-Anschluss eingesteckt ist.

Position 3: Die Messröhre, die im „Messröhre 2"-Anschluss eingesteckt ist.

Position 4: Die Messröhre, die im „Messröhre 3"-Anschluss eingesteckt ist.

Position 5: Es ist keine Messröhre im „Messröhre 4"-Anschluss eingesteckt, der Benutzer möchte nicht, dass

Position 5 auf dem Bildschirm angezeigt wird. Es wurde „No gauge" gewählt.
Position 6: Es ist keine Messröhre im „Messröhre 6"-Anschluss eingesteckt, der Benutzer möchte nicht, dass

Position 6 auf dem Bildschirm angezeigt wird. Es wurde „No gauge" gewählt.
Hinweis: Der Benutzer kann verschiedene Anordnungen einrichten, um alle drei Messröhren oder eine Messröhre
anzuzeigen.
Wenn die Einrichtung abgeschlossen ist und der Benutzer den Bildschirm betrachtet, wird als erstes die
Messröhreneinrichtung an Position 1 angezeigt. Der Benutzer kann zu allen anderen Messröhren, die in den
festgelegten Positionen eingerichtet wurden, blättern. Im oben genannten Beispiel kann nur zu vier Positionen
gescrollt werden, da der Benutzer festgelegt hat, dass die Positionen 5 und 6 bei der Rückkehr zur Hauptansicht nicht
anzeigt werden.
4.14 Relais-Schaltpunktausgänge
Die Option „Relay-Schaltpunkte" bietet die Möglichkeit, die Schaltpunkt-Ausgänge an der Logik-Schnittstelle mit dem
Druck einer Messröhre zu verknüpfen. Sie werden auf dieselbe Weise eingestellt wie beim Verknüpfen von
Messröhren, siehe Abschnitt
Bei Aktivierung eines Relais-Schaltpunkts wechselt der Anzeigebereich auf dem Display in die Inversanzeige.

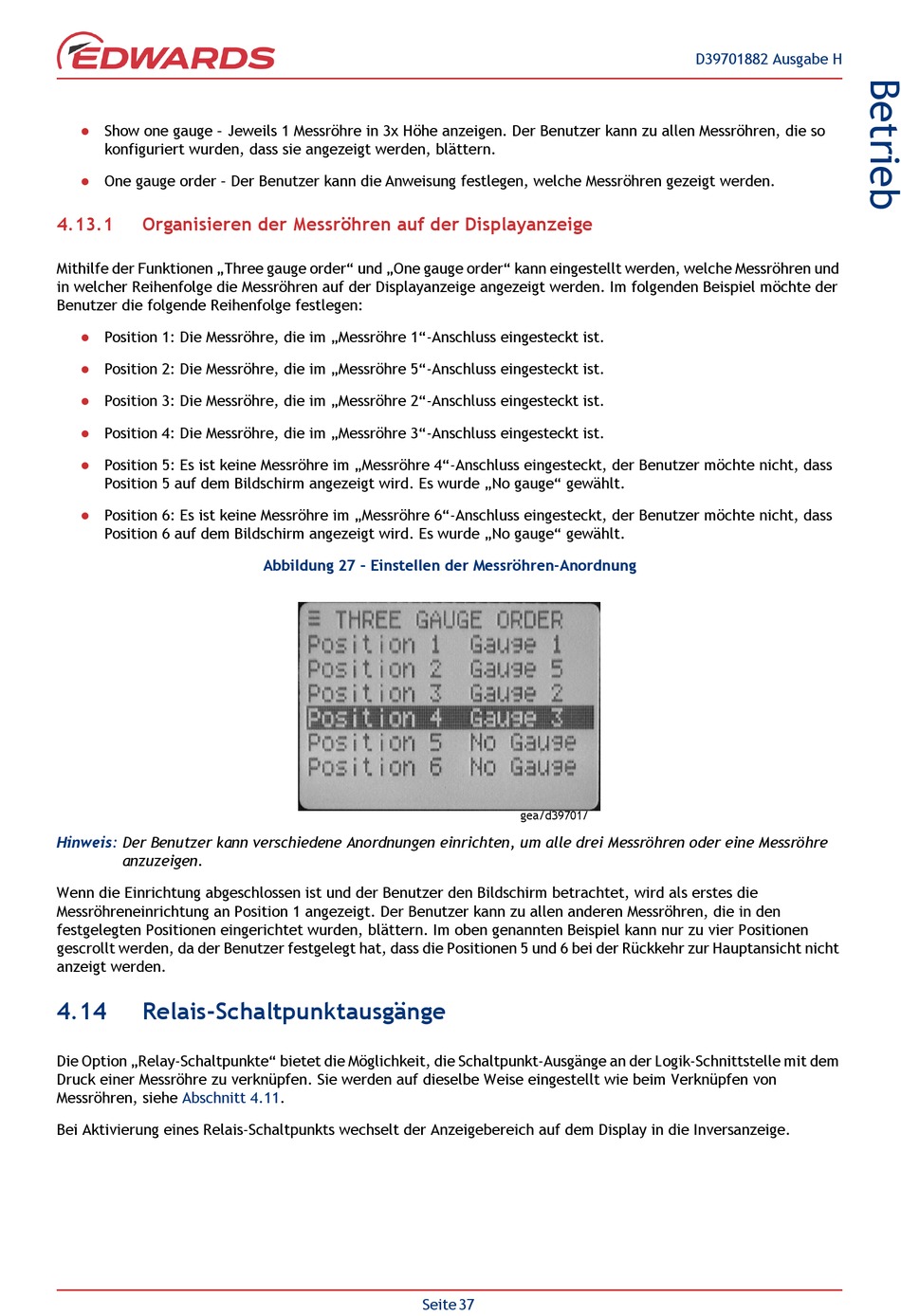

Abbildung 27 – Einstellen der Messröhren-Anordnung
4.11.
gea/d39701/
Seite 37
D39701882 Ausgabe H
