Elektrische Anschlüsse des Controllers
Hinweis:
IGC-Controller werden von beiden TIC-6-Messröhren-Controllern mit den Messröhrenkanälen 4–6
unterstützt. Kapazitätsmanometer werden nur vom TIC-6-Messröhren-Controller D39702000 mit den
Messröhrenkanälen 4–6 unterstützt.
1. Messröhreneingänge (1–3)
2. Logik-Schnittstelle
3. Serielle Kommunikationsschnittstelle
4. Erdungsschraube
5. Netzanschluss
6. Netz ein/aus
7. Messröhreneingänge (4–6)
8. Analogausgänge

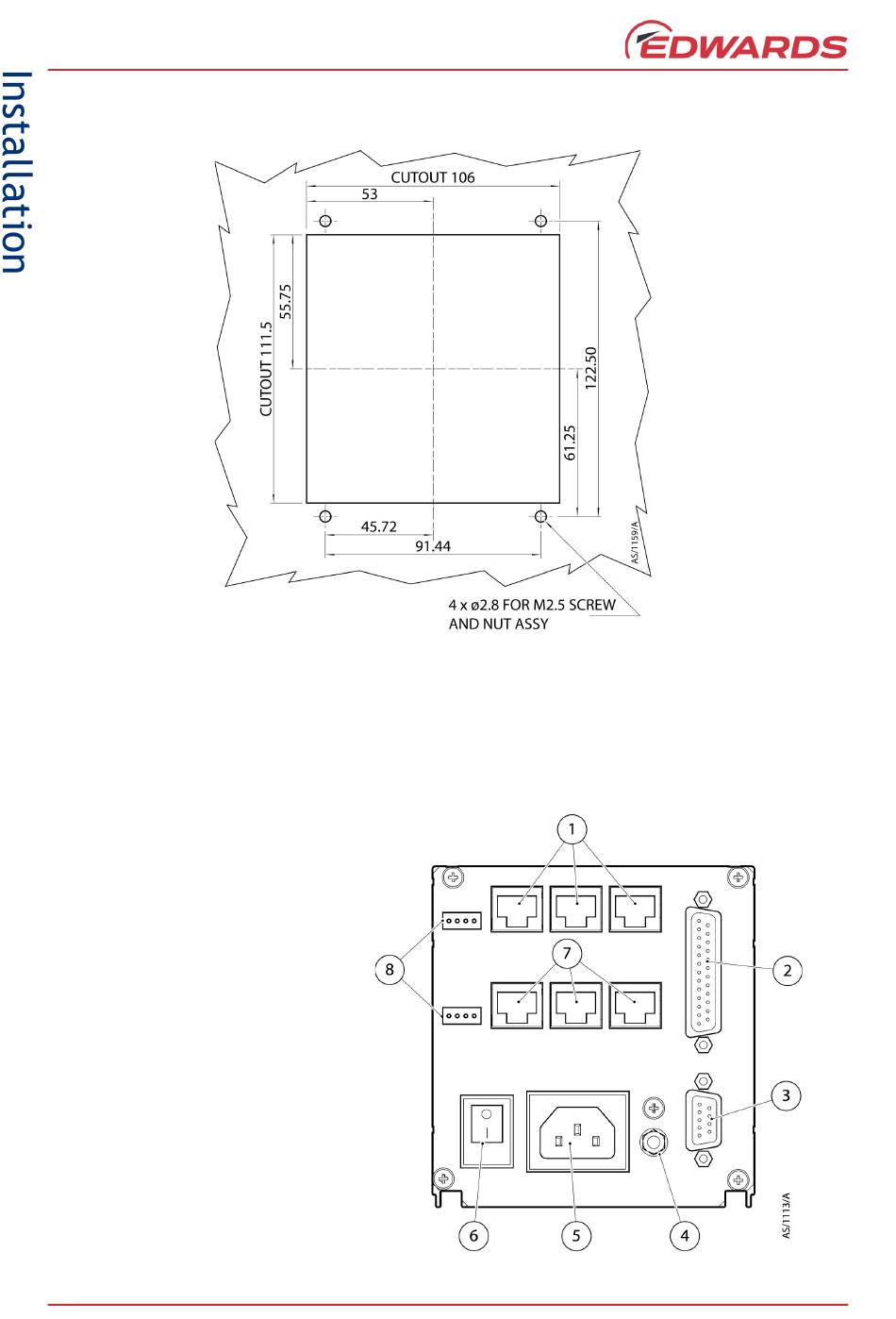

Abbildung 8 – Zeichnung Tafelaussparung
Abbildung 9 – Anschlüsse an der Geräterückseite
