APGX-Messröhren verfügen über eine eingebaute Fehlerüberwachungsfunktion. (Siehe
Tabelle 15 - Fehler-/Diagnoseüberwachung bei APGX-Messröhren
Diagnosemeldungen
Over Range
Under Range
Filament Fail
Cal Error
No Tube
Hinweis: Für die Messröhren-Ausgänge in
4.8.5 Steuerung einer Aktiv-Thermocouple-Messröhre (ATC-E)
Hinweis: Eine ausführliche Spezifikation und Anweisungen zum Einsatz des Elektronikmoduls ATC-E sind der
Anleitung (D351-08-880) zu entnehmen.
Aktiv-Thermocouple-Messröhren sind kostengünstige, gasabhängige, nach dem Prinzip der Wärmeleitfähigkeit
arbeitende Messgeräte für den oberen Druckbereich. Das Elektronikmodul ATC-E ist mit zwei Typen von
Thermocouple-Messröhren kompatibel, um einen großen Messbereich zu ermöglichen. (Siehe
© Edwards Limited 2016. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.

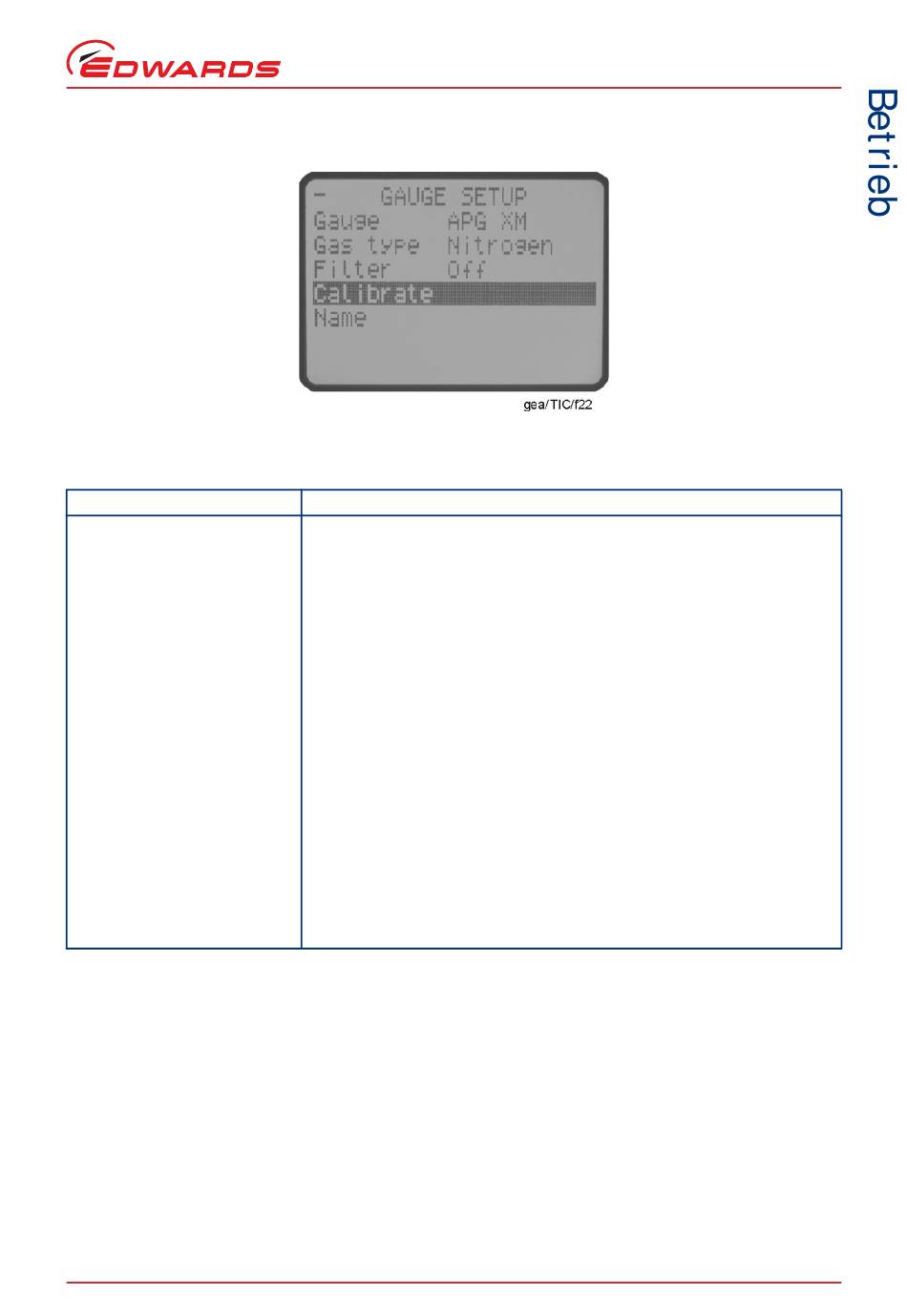

Abbildung 19 - Der Bildschirm „Gauge Setup" für APGX-M
Beschreibung
(Messröhren-Ausgang = 9,750 V)
Zeigt an, dass an der Messröhre ein Defekt vorliegt und dass sie ersetzt
werden sollte.
(Messröhren-Ausgang <0,300 V)
Zeigt an, dass an der Messröhre ein Defekt vorliegt und dass sie ersetzt
werden sollte.
(Messröhren-Ausgang = 9,500 V)
Zeigt an, dass der Heizfaden der Messröhre gebrochen ist.
Die Messröhre sollte ausgetauscht werden.
(Messröhren-Ausgang = 9,600 V)
Zeigt an, dass die Kalibrierung der Messröhre nicht mehr korrekt ist.
Die Ursache hierfür könnte die Auswahl des falschen Gastyps sein, das Drücken
des Einstellknopfs für Atmosphärendruck oder Vakuum in der Mitte des
Messbereichs oder die Verunreinigung der Messröhre.
Die Messröhre sollte neu eingestellt werden, wie in
Wenn der Fehler weiter besteht, sollte die Messröhre ausgetauscht werden.
(Messröhren-Ausgang = 9,700 V)
Zeigt an, dass die austauschbare Messröhre fehlt oder falsch installiert ist.
Prüfen Sie die Röhre und stellen Sie sicher, dass die beiden
Befestigungsschrauben ordnungsgemäß verschraubt sind.
Hinweis: Nur für APGX-H Messröhren.
Tabelle 15 gilt eine Toleranz von +/- 50 mV.
D397-01-882 Issue E
Tabelle 15).
Tabelle 14 beschrieben.
Tabelle 16).
Seite 27
