Die Relaisbox besitzt eingebaute Relais, die externe Lasten schalten können, und einen Anschluss, um mit einem
externen System verbunden zu werden. Weitere Informationen über die Ausgänge für die Schaltpunkte finden Sie in
der Anleitung zur Relaisbox.
Um ein Relais ohne eine Relaisbox anzusteuern, verbinden Sie die Spule eines geeigneten 24 V-Gleichstrom-Relais
zwischen „Setpoint Output" (negativ) und „Power Supply Positive" (positiv).
Alarm: Der Alarm-Ausgang kann zur Herstellung der Verbindung mit einer externen Logik oder zur Ansteuerung eines
Relais genutzt werden. Dieser Ausgang ist normalerweise aktiv und wird im Fall eines Alarm-Zustandes inaktiv.
Um ein Relais anzusteuern, verbinden Sie die Spule eines geeigneten 24 V-Gleichstrom-Relais zwischen „Alarm
Output" (negativ) und „Power Supply Positive" (positiv).
3.3.5 Anschließen der seriellen Schnittstelle
Der Controller verfügt über zwei eingebaute serielle Datenübertragungsprotokolle, RS232 und RS485. RS232 ist die
einfachste Schnittstelle und kann dazu genutzt werden, dass ein Host-PC den Controller steuern kann. RS485
ermöglicht es einem Host-PC, ein kleines Netzwerk von TICs zu steuern.
3.3.5.1 Anschließen der RS232-Schnittstelle
Der Controller verfügt auf der Rückwand über eine 9-polige Anschlussbuchse, Typ „D", siehe
Die Schnittstelle verwendet zwei Leitungen für Datenübertragungen und eine zusätzliche Leitung als gemeinsame
Signal-Masse. Hardware-Handshaking ist nicht implementiert.
Beim Anschluss eines IBM-kompatiblen PCs mit einer 9-poligen Anschlussbuchse (Typ „D") kann ein „direkt
durchgehendes" 9-poliges Verlängerungskabel mit Stecker und Buchse verwendet werden, um den Controller mit dem
Computer zu verbinden, wie in
25-poligen seriellen Anschlussbuchse sollte wie in
Verwenden Sie abgeschirmte Kabel für die Verbindungen, um Interferenzprobleme zu reduzieren, und begrenzen Sie
die Länge der RS232-Kabel auf weniger als 10 Meter. Bei längeren Verbindungsleitungen installieren Sie entweder
Leitungstreiber, oder verwenden Sie RS485.
Seite 16
Abbildung 10 dargestellt. Der Anschluss an einen IBM-kompatiblen PC mit einer
Abbildung 11

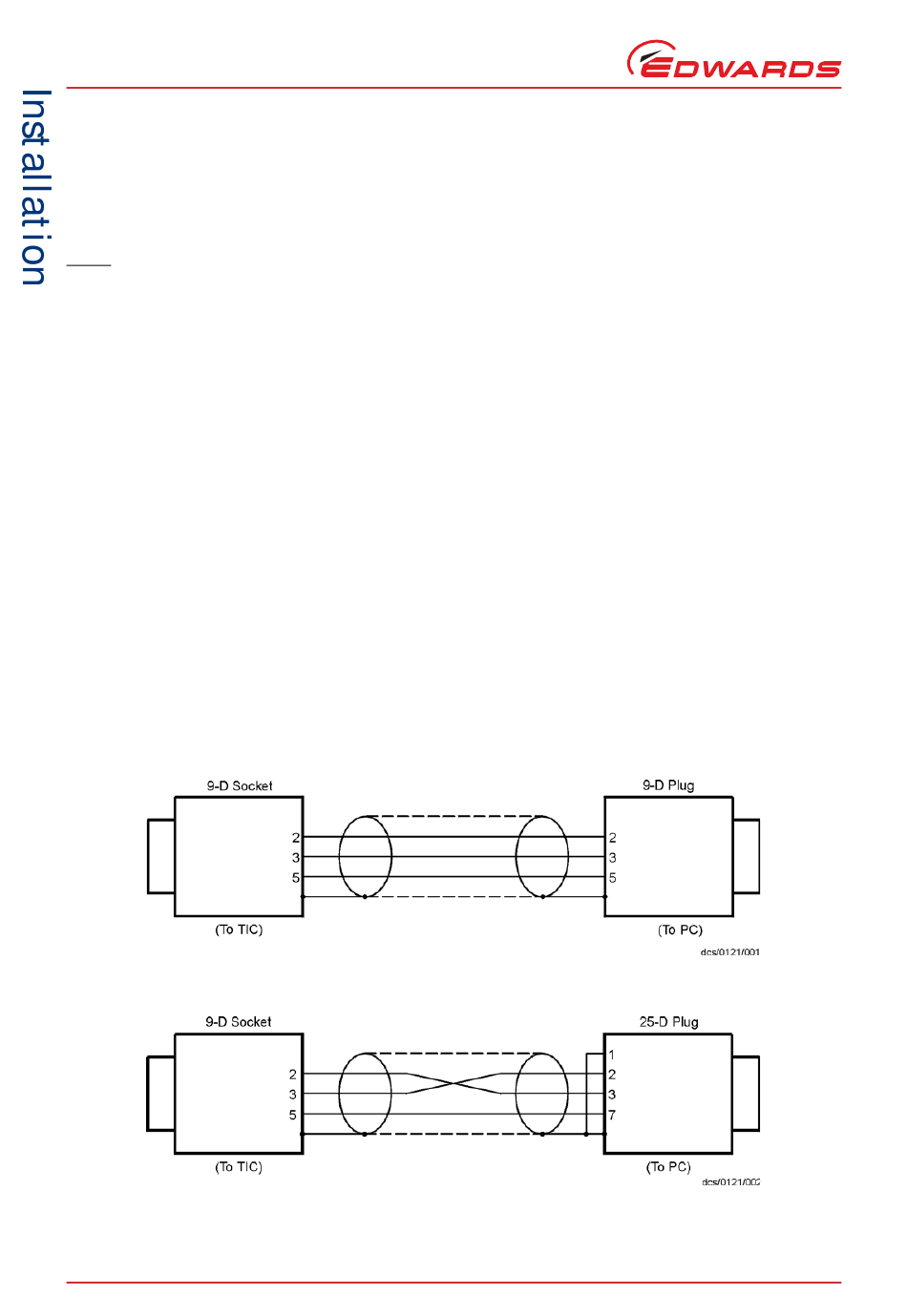

Abbildung 10 - IBM-PC, RS232-Schnittstelle - 9-polig
Abbildung 11 - IBM-PC, RS232-Schnittstelle - 25-polig
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.
dargestellt erfolgen.
© Edwards Limited 2016. Alle Rechte vorbehalten.
Abbildung 9, Ziffer 3.
