3.3 Elektrische Anschlüsse des Controllers
Hinweis: Die IGC Controller werden von beiden TIC Controllern mit 6 Messröhren über die Messröhrenkanäle 4-6
unterstützt. Kapazitätsmanometer werden nur von dem TIC Controller mit 6 Messröhren D39702000 über
die Messröhrenkanäle 4-6 unterstützt.
1. Messröhren-Eingänge (1-3)
2. Logik-Schnittstelle
3. Serielle Kommunikations-
schnittstelle
4. Erdungsschraube
5. Netzeingang
6. Netz ein/aus
7. Messröhren-Eingänge (4-6)
8. Analogausgänge
3.3.1 Anschließen der Stromversorgung
Wenn der Controller in Betrieb ist, liegen hohe Spannungen an. Stellen Sie sicher, dass der
Controller geerdet ist, und treffen Sie alle geeigneten Sicherheitsvorkehrungen für eine sichere
Installation und Handhabung der elektrischen Geräte. Wenn Sie dies nicht beachten, setzen Sie
sich einer Verletzungs- oder sogar Todesgefahr durch Stromschlag aus.
Stellen Sie sicher, dass der Schalter der Stromversorgung auf "Off" (Aus) steht, und schließen Sie danach den
Controller mit einem geeigneten Kabel an die Stromversorgung an.
3.3.2 Zusätzliche feste Erdungsverbindung
Das Stromversorgungskabel ist normalerweise zur Gewährleistung der Sicherheit mit einer Schutz-Erdung
ausgestattet. Wenn dies nicht der Fall ist oder wenn eine zusätzliche feste Erdungsverbindung erforderlich ist, dann
sollte die Erdungsschraube auf der Rückseite des Controllers
verbunden werden. Verbinden Sie ein in geeigneter Weise geerdetes Kabel mit den zwei Muttern auf der
Erdungsschraube auf der Rückseite des TIC.
Hinweis: Entfernen Sie die untere Mutter nicht von der Erdungsschraube.
Hinweis: Wenn Sie den Controller in einem Bereich mit starkem elektronischem Rauschen einsetzen, wird die
Störfestigkeit des Controllers durch die Erdungsschraube verbessert.
© Edwards Limited 2016. Alle Rechte vorbehalten.
Edwards und das Edwards-Logo sind Warenzeichen von Edwards Limited.

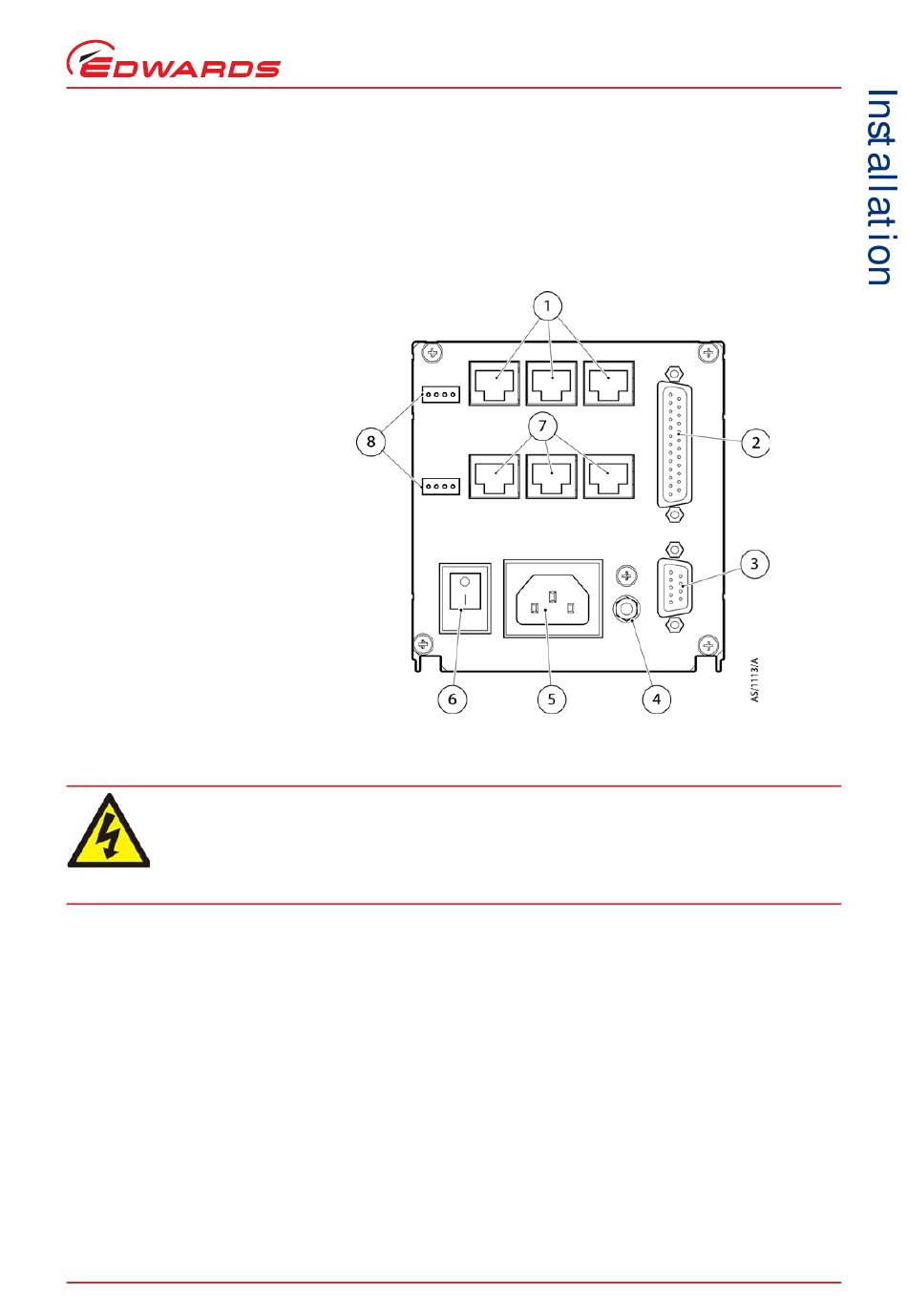

Abbildung 9 - Anschlüsse auf der Geräterückseite
WARNUNG
(Abbildung 9, Ziffer 4) mit der Erde des Vakuumsystems
D397-01-882 Issue E
Seite 13
