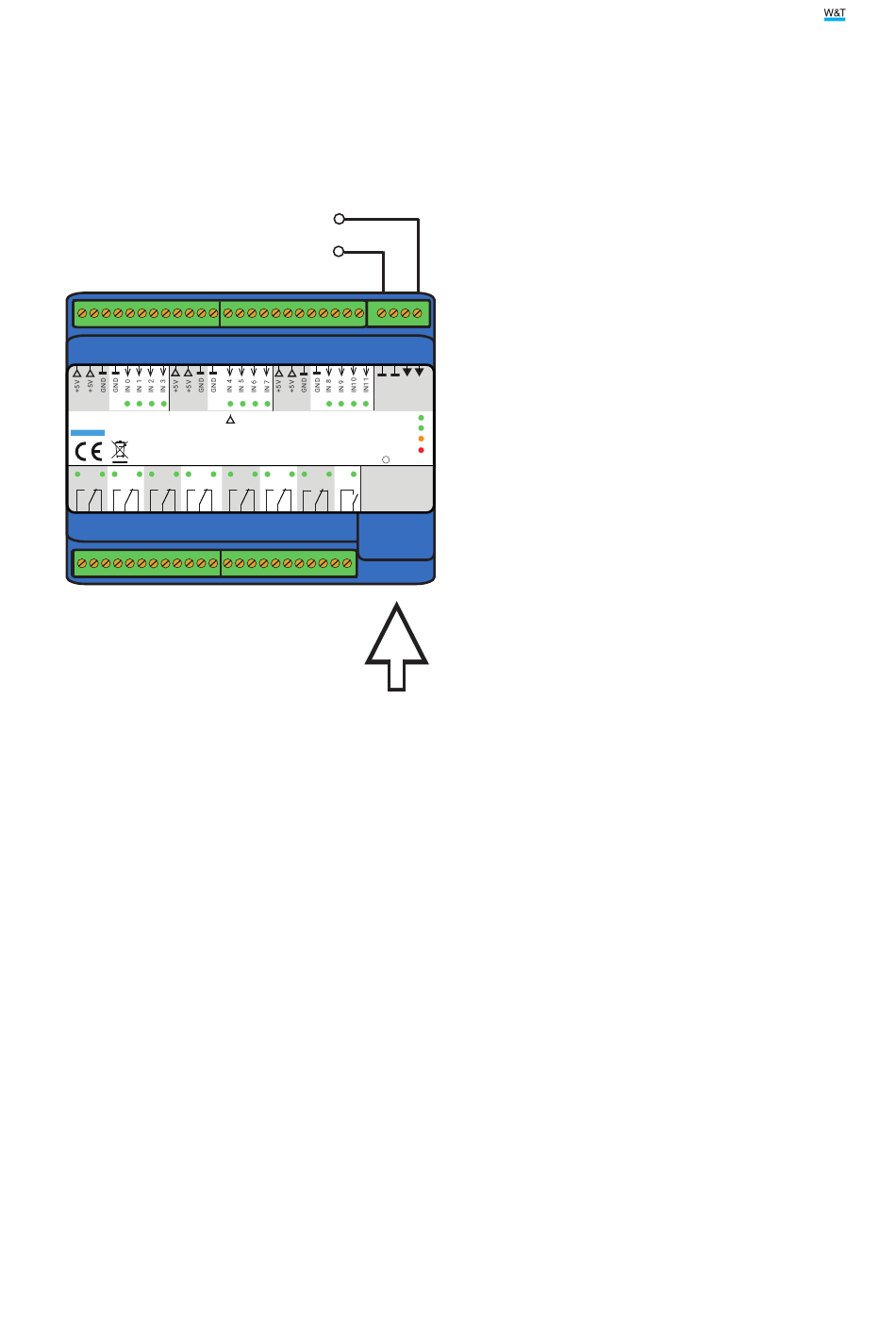

Anschluss der Versorgungsspannung
Das Web-IO wird über die Klemmen 1 (- GND) und 2 (+ Vcc) mit einer Gleichspan-
nung zwischen 12 und 24V versorgt.
12 - 24V
1
12 1
Supply for
Supply for
dry Contacts
dry Contacts
W&T
Wiesemann &Theis GmbH
Porschestraße 12
42279 Wuppertal
w w w. Wu T. d e
URL: _________________________
OUT 0
OUT 1
OUT 2
OUT 3
1
12 1
Versorgung wahlweise
extern über Vcc oder PoE
Bei einer in der Industrie typischen Spannungsversorgung von 24V nimmt das
Web-IO ca. 150mA Strom auf.
Für die externe Versorgung des Web-IO #57738 dürfen ausschließlich potentialfreie
Netzteile verwendet werden. Deren Bezugsmasse für die Ausgangsspannung darf
keine direkte Anbindung an den Schutzleiter haben.
Der gleichzeitige Anschluss einer externen Versorgung und einer PoE-Infrastruktur
ist nicht zulässig.
+
-
GND
12
1
Vcc
-
-
Vcc
Supply for
12 - 24 V DC
dry Contacts
300mA
Power
5V max. 20mA
max. Output Load 8 x 2A
+
Status
Warning
Error
Reset
#57738
OUT 4
OUT 5
OUT 6
OUT 7
Web-IO 4.0
Digital12xIn,8xRel
11
PoE
Power over
Ethernet
4
+
+
Montage und Verdrahtung
29
