Input-Verdrahtung

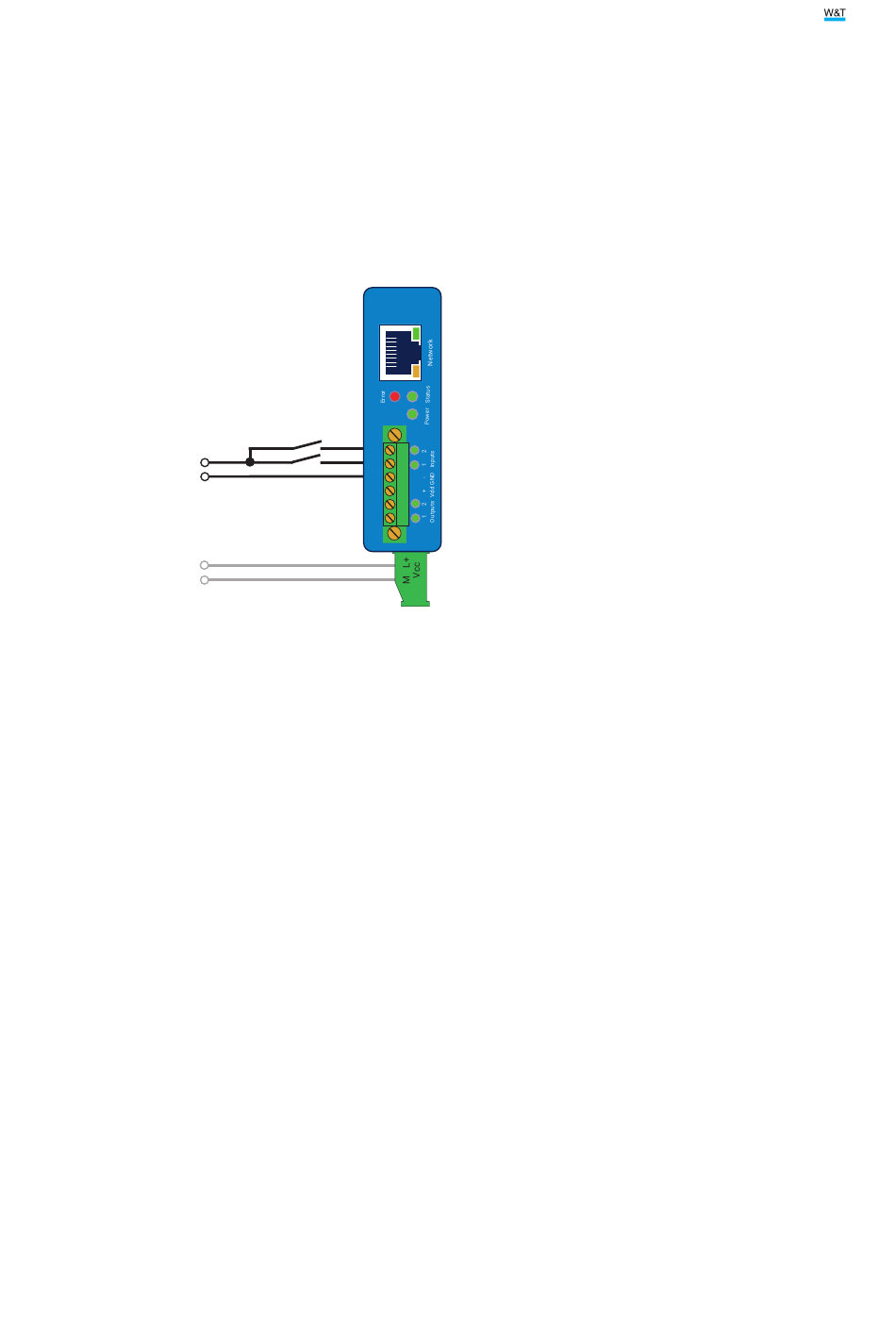

Die Inputs des Web-IO werden über die mit Input 0 und Input 1 bezeichneten Klem-
men verdrahtet. Die Inputs sind für Spannungen zwischen -30V und +30V aus-
gelegt und über Optokoppler mit 1kV gegen die Innenbeschaltung galvanisch ge-
trennt.
max.
+
-
30V DC
12-48V DC - +
Positive Spannungen über 8V, bezogen auf die Klemme - GND, werden als ON Sig-
nal erkannt und über die entsprechende LED signalisiert.
Wenn die Hilfsspannung über den Menüpunkt Grundeinstellungen » Inputs/Outputs
> Interne IO-Versorgung eingeschaltet ist, kann diese an der Klemme + Vdd abge-
griffen werden um über potentialfreie Kontakte die Inputs anzusteuern.
L+
M
Montage und Verdrahtung
