Montage und Verdrahtung

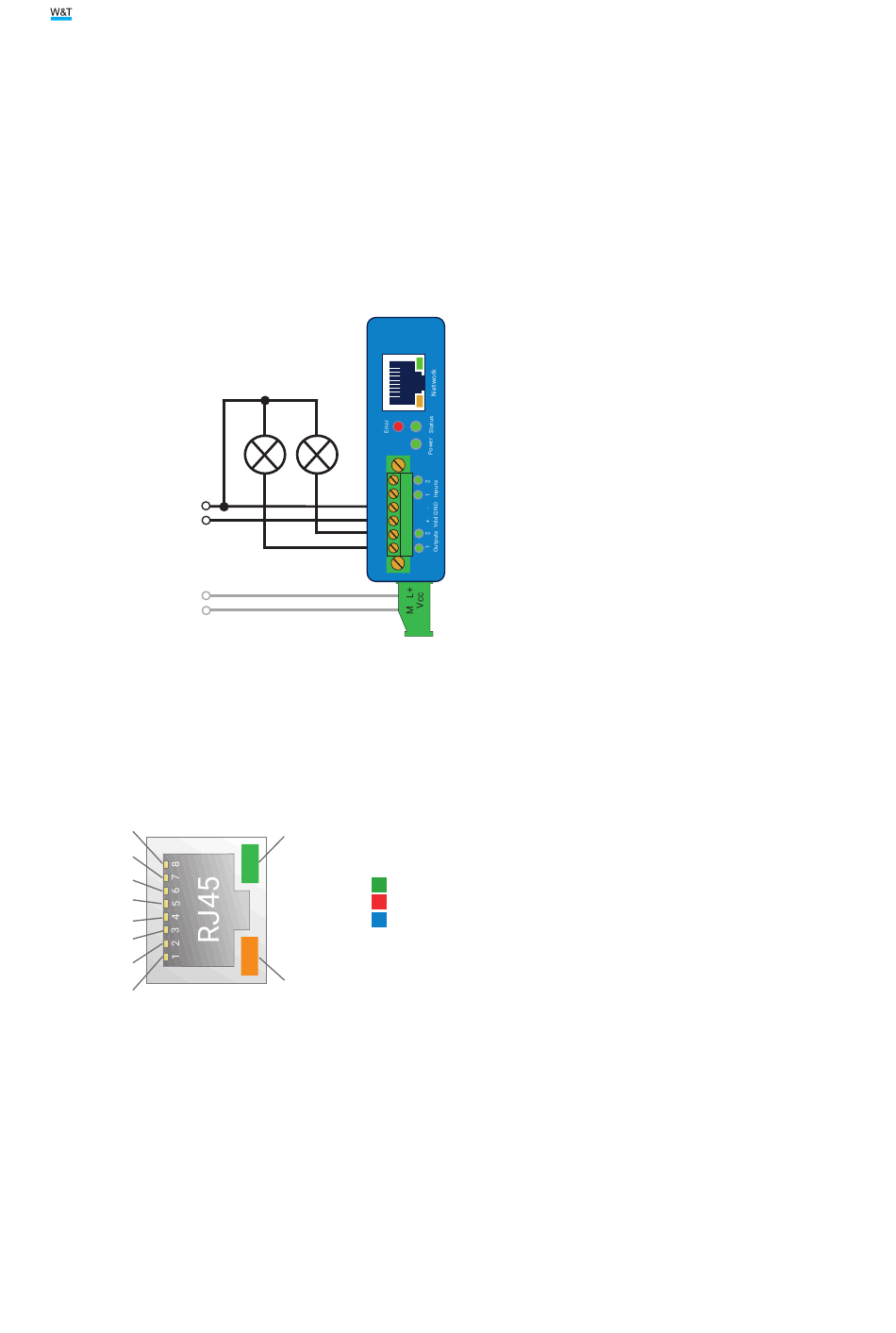

Output-Verdrahtung
Die Outputs arbeiten stromtreibend und können mit max. je 500mA belastet wer-
den. Geschaltet wird die Spannung Vdd, die an den Klemmen + Vdd und - GND an-
gelegt wird. Bei aktivierter Hilfsspannung wird diese über die Outputs nach außen
geschaltet. Die max. Belastung reduziert sich in diesem Fall auf 150mA für beide
Outputs.
6-30V DC - +
12-48V DC - +
Netzwerkanschluss
Für den Netzwerkanschluss kann ein gewöhnliches Ethernet-Patchkabel (min.
CAT5) mit RJ45-Steckern genutzt werden.
V-
V-
Rx-/V-
V+
V+
Rx+/V-
Tx-/V+
Tx+/V+
Bei PoE-fähiger (Power over Ethernet) Infrastruktur kann das Web-IO über den
Netzwerkanschluss versorgt werden.
20
L+
M
Link
Datenleitung
Spare-Pair-Speisung
Phantomspeisung
Speed
