Saugleitung oder einem optionales Füllventil (nicht
im Lieferumfang enthalten) befüllt und entleert.

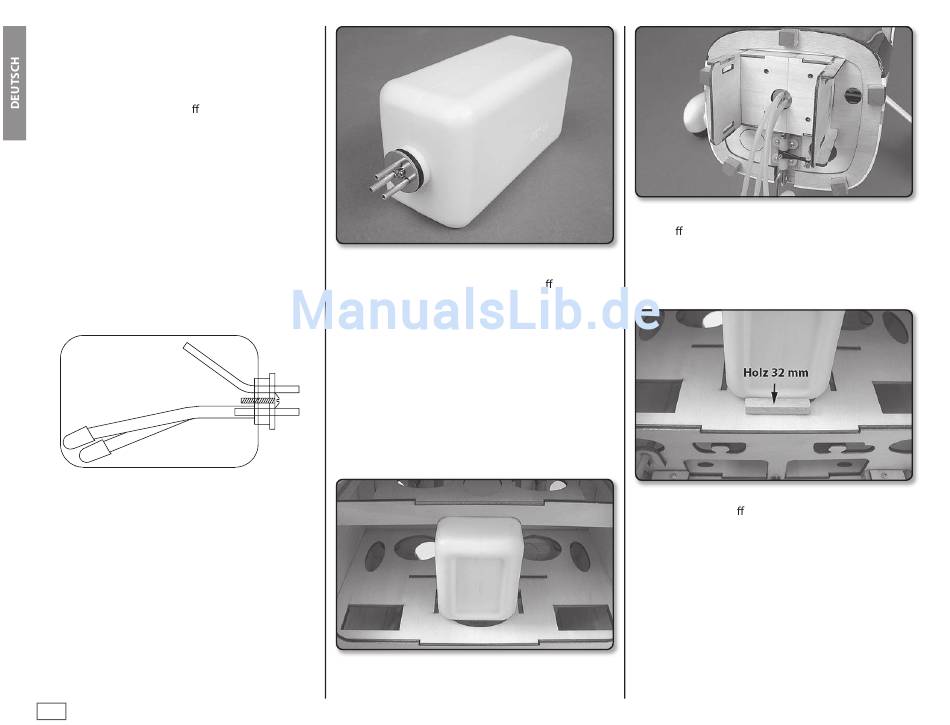

Der Tank kann auch als 3-Leitungssystem montiert
werden (Füll-, Saug- und Druckleitung). Dazu müssen
im Tankstopfen alle drei Ö nungen durchstoßen
werden. Alle Anschlüsse auf der Tankaußenseite
sollten 13 mm über den Stopfen hinaus stehen. Die
Druck- bzw. Belüftungsleitung muss im Tank nach
oben gebogen sein. Die Füll- und Saugleitung werden
im Tank mit den Spritschläuchen verlängert und am
Ende mit einem Pendel versehen. Beachten Sie, dass
die Schläuche im Tank nicht zu lang sind und sich nicht
in einer Ecke verkeilen können. Auf der Tankinnenseite
muss am Stopfen die kleine Alu-Platte und auf der
Außenseite die große Alu-Platte montiert werden.
Oberseite vom Tank
Belüftungsleitungt
Füll- und Saugleitung
22
J 2.
Setzen
Sie
den
Gummistopfen
den
Rohrleitungen
in
die
Tankö nung,
Belüftungsleitung muss dabei nach oben zeigen. Die
Saug- und Füllleitung dürfen die andere Seite des
Tanks nicht berühren. Die Pendel müssen sich frei
im Tankinneren bewegen können. Wenn alles passt,
ziehen Sie die 3 x 25 mm Schraube in der Mitte fest
an. Der Gummistopfen verschließt dadurch den
Tank. Markieren Sie die Seite des Tanks, die nach
oben zeigen muss, wenn er im Modell montiert wird.
Beschriften Sie auch die Rohranschlüsse am Tank.
J 3. Stecken Sie jeweils einen 155 -180 mm langen
Kraftsto schlauch auf jeden Tankanschluss. Schieben
Sie den Tank in den Rumpf hinein, achten Sie darauf,
mit
dass die markierte Oberseite auch oben ist und der
die
Tank so weit wie möglich vorne im Rumpf sitzt.
J 4. Kleben Sie den 6 x 6 x 32 mm Hartholz-Block
hinter dem Kraftsto tank, um ihn gegen Verrutschen
zu sichern. Dieser Schritt kann auch nach Schritt 8
durchgeführt werden. Möglicherweise möchten Sie
den Tank leicht zurückziehen, um ihm beim Bohren
nicht zu beschädigen.
