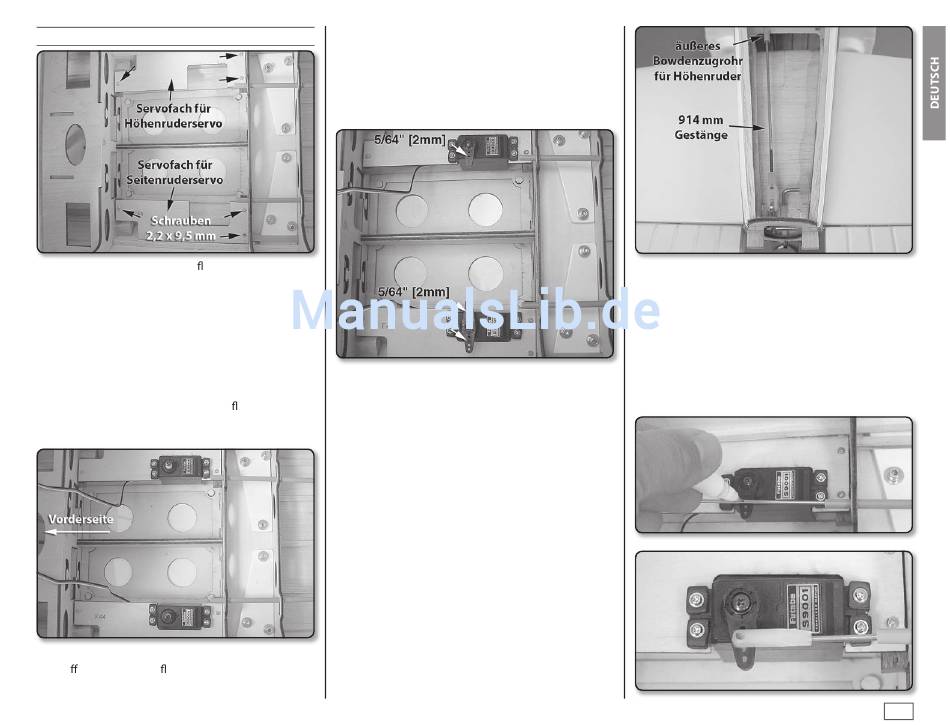

LEITWERKSERVOS UND GESTÄNGE MONTIEREN
J 1. Positionieren Sie die Au agen für die Höhen-
und Seitenruderservos wie dargestellt auf den
Harthölzern im Rumpf. Bohren Sie mit einem 1,6 mm
Bohrer durch die Befestigungslöcher in den Brettern
in den Hartholz-Schienen. Drehen Sie eine 2 x 9,5
mm Blechschraube in jedes Loch und wieder heraus.
Geben Sie einen Tropfen dünnen Sekundenkleber
in jedes Loch und lassen den Kleber aushärten.
Montieren Sie dann endgültig die Au agebretter mit
den Blechschrauben im Rumpf.
J 2. Montieren Sie die Servos, wie dargestellt in
den Ö nungen der Au agebretter, das Kabel sollte
in Flugrichtung zeigen. Zum Befestigen der Servos
verwenden Sie die Schrauben, Gummitüllen und
Messingteile, die bei den Servos enthalten sind.
Achten Sie darauf, die Bohrlöcher mit dünnem
Sekundenkleber zu härten.
J 3. Zentrieren Sie die Höhen- und Seitenruderservos
mit Ihrer Fernsteuerung. Schneiden Sie drei der vier
Servoarme für das Höhenruderservo ab. Vergrößern
Sie die zweite innere Bohrung in dem verbleibenden
Arm mit einem 2 mm Bohrer. Montieren Sie den
Servoarm wie gezeigt im rechten Winkel zum Servo.
Schneiden Sie zwei gegenüberliegende der vier
Servoarmen für das Seitenruderservo ab. Vergrößern
Sie die zweite innere Bohrung in dem verbleibenden
Arm mit einem 2 mm Bohrer. Montieren Sie den
Servoarm wie gezeigt im rechten Winkel zum Servo.
J 4.
Drehen
Sie
einen
Nylon-Gabelkopf
Umdrehungen weit auf eine 914 mm lange
Schubstange. Bringen Sie einen kurzen Silikon-
Schlauch auf dem Gabelkopf an. Schieben Sie
die Schubstange durch das hintere Ende der
Bowdenzughülle des Höhenruders und verbinden Sie
den Gabelkopf mit dem äußeren Loch im Ruderhorn
vom Höhenruder.
15
19
