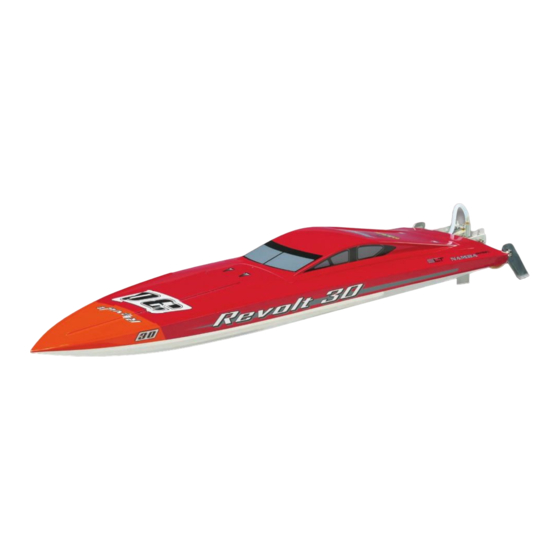

AQUB24 & AQUB25 (BW/RW/SW/WW) - REVOLT 30
Bitte lesen Sie vor Baubeginn unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise.
Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungssanleitung zur Beach-
tung mit weitergegeben werden.
BEDIENUNGSANLEITUNG
Distributed by
Technische Daten:
Rump änge
Gesamtlänge
Breite
Höhe
Gewicht
Fernsteuerung
www.hobbico.de
762 mm
851 mm
235 mm
127 mm
1 560 g
2-Kanal
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hobbico Revolt 30
Inhaltszusammenfassung für Hobbico Revolt 30
- Seite 1 BEDIENUNGSANLEITUNG AQUB24 & AQUB25 (BW/RW/SW/WW) - REVOLT 30 Technische Daten: Rump änge 762 mm Gesamtlänge 851 mm Breite 235 mm Höhe 127 mm Gewicht 1 560 g Fernsteuerung 2-Kanal Bitte lesen Sie vor Baubeginn unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise.
-
Seite 2: Inhaltsverzeichnis
EINLEITUNG UND BESCHREIBUNGS ÄNDERUNGEN Vielen Dank für den Kauf der AquaCraft Revolt 30. Wir möchten, dass Sie viel Spaß und Erfolg mit dem Einsatz Ihres Bootes haben. Daher bitten wir sie zunächst einmal die Anleitung genau und vollständig zu lesen. Sollten Sie aus irgendeinem Grunde feststel- len, dass das Boot nicht für Sie geeignet ist, bringen Sie es zu Ihrem Händler zurück. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN • Bei dem Einsatz eines Autoladegeräts laden Sie den Akku • Das Modell REVOLT 30 ist nicht für Kinder und Jugendliche unbedingt außerhalb des Autos. unter 15 Jahren geeignet. Bei Jugendlichen unter 18 Jahren ist • Achten Sie darauf, dass das Ruderservo in seinem der Betrieb des Modells ist von einem Erziehungsberechtigten Drehbereich mechanisch nicht begrenzt wird. -
Seite 4: Garantiebedingungen
Wasser-Verdränger (WD-40®, CRC 6-56® or Corrosion X (Anrufkosten: 14 Cent/Min. a. d. dt. Festnetz; • Papier-Handtücher Mobilfunk max. 42 Cent/Min.) Email: Hobbico-Service@Revell.de OPTIONALES ZUBEHÖR Beizufügen ist ein Schreiben mit der Angabe Ihres AQUB9768 L45x68 2-Blatt-Schraube( Die Schraube sorgt für Namens, der Adresse für die Rücksendung sowie eine hohe Beschleunigung und guten Top Speed) möglichst... -
Seite 5: Eigenschaften Und Technische Daten
Gewicht : ..................109 g EIGENSCHAFTEN UND TECHNISCHE DATEN • Kabel : ....................14g • Akku-Anschlüsse: ....2 x Deans Buchsen Ultra Plugs EIGENSCHAFTEN REVOLT 30 • Motor-Anschlüsse: ........ 3 x 4mm-Rundstecker • • Handgearbeiteteer Fiberlas-Rumpf und Abdeckung Eingangsspannungen: ......12 - 14 Ni-MH-Zellen •... -
Seite 6: Hinweise Zum Gebrauch Von Lipo-Akkus Im Boot
(Anrufkosten: 14 Cent/Min. a. d. dt. Festnetz; empfohlenen Schrauben können Sie damit rechnen, dass Sie pro Mobilfunk max. 42 Cent/Min.) Email: Hobbico-Service@Revell.de Minute 1000 mAh im Betrieb benötigen. Auf die Art und Weise können Sie Ihre Läufe besser einschätzen und behandeln dabei Ihre Akkus optimal. -
Seite 7: Rx-R Aufbau / Receiver Ready-Variante
Sender auszustatten. Tactic TX240 (TACJ0245) : Das Fernsteuer-System arbeitet verlässlich und ist einfach zu bedienen. Es stellt eine sehr gute Basis für den Betrieb Ihrer Revolt 30 dar, da es über alle notwendigen Funktionen verfügt. (Muß separat erworben werden) •... -
Seite 8: Start Und Bedienung
Akkus ein. Vergewissern Sie sich, dass diese gut und sicher befestigt sind. Wichtiger Hinweis: hre Revolt 30 ist ein richtiges Rennboot. Damit Sie die beste • 3. Schließen Sie die Akkus an den Regler an. Nun können Performance mit Ihrem Boot erreichen, möchten wir Sie daran Sie das System initialisieren. -
Seite 9: Tipps Und Hinweise
TIPPS UND HINWEISE MODIFIZIEREN DES BOOTS BEI VERWENDUNG EINES EINZELNEN 4 S AKKUS Der Einsatz Ihres Bootes kann durch Hindernisse im Wasser stark behindert werden. Wickelt sich eine Entenfeder oder ein Dies ist eine Maßnahme für fortgeschrittene Rennboot-Piloten. Blatt in die Schraube, so steigt die Stromaufnahme auf Werte, Führen Sie diese Schritte nur durch, wenn Sie bereits mehr die der Regler eventuell nicht verarbeiten kann. -
Seite 10: Option 2
OPTION 2 (einfach herzustellen, Sie benötigen aber einen Adapter, um die zwei 2S-Zellen wieder zu verwenden) Beginnen Verzinnen positiven und negativen Benötigtes Material und Werkzeuge: Lötpunkts Stecker. • 1 Stück mittelgroßer Schrumpf-Schlauch Entfernen Sie ein Stück • Lötkolben (TrakPower TK950 (TKPR0950) der Kabel-Isolierung, und •... -
Seite 11: Option 3
OPTION 3 1. Schneiden Sie jeweils vom roten und schwarzen Kabel, (die fortgeschrittenste und beste Verbindung das vom Regler kommt, wie auf dem Foto gezeigt, die zwischen Regler und Akku-Pack ) entsprechenden Längen hinter dem Stecker ab. Trennen Sie nicht das schwarze Kabel zwischen den Steckern. Legen Benötigtes Material und Werkzeuge: Sie dieses Teil zur Seite. -
Seite 12: Mögliche Akku-Kon Gurationen
Akkus mit dem positiven! MÖGLICHE AKKU KONFIGURATIONEN Hier sind noch einmal die Akku-Kon gurationen, die Ihre Revolt 30 erlaubt. ! Zwei 2S Packs nebeneinander 4. Schieben Sie nun den Sprit-Schlauch nach oben. Schneiden Sie den Schrumpf-Schlauch so, dass er bis vor den Sprit-Schlauch reicht. -
Seite 13: Wellen- Und Motorp Ege
Ein 4S Pack 2. Benutzen Sie den 12 mm- und 10 mm-Schraubenschlüssel, um die Wellenkupplung von der Welle zu entfernen. Halten Sie dabei den 12 mm-Schlüssel ruhig, und drehen Sie den 10 WELLEN UND MOTORPFLEGE mm-Schlüssel entgegen den Uhrzeigersinn. Nach jedem Einsatztag sollten Sie den Motor ausbauen und mit WD-40 p egen. -
Seite 14: Tuning Tipps Und Schrauben-Info
9. Bevor Sie die Wellenkupplung endgültig befestigen, lassen Sie einen 4-5mm-Abstand zwischen der Führung und der Vorderseite des Mitnehmers. Befestigen Sie nun die Kupplung, ohne die Verbindung zu überdrehen. Hinweis: Die Antriebswelle wird unterstützt von einer Messing-Röhre, die über eine geringe Reibung verfügt. Der Propeller-Schaft ist an die Antriebswelle hart gelötet und läuft in einem Messinglager. -
Seite 15: Schwerpunkt Einstellung
Tuning-Maßnahmen. Wir haben herausgefunden, dass der Deutscher Dachverband für Schi smodellbau und Schi smodellsport GrimRacer 42x55 (AQUB9725) der beste Prop für Ihre Revolt 30 ist. Sie sollten in jedem Fall den Prop, wenn er Website: http://www.nauticus.info/ neu ist, ausbalancieren und das immer wieder regelmäßig...
