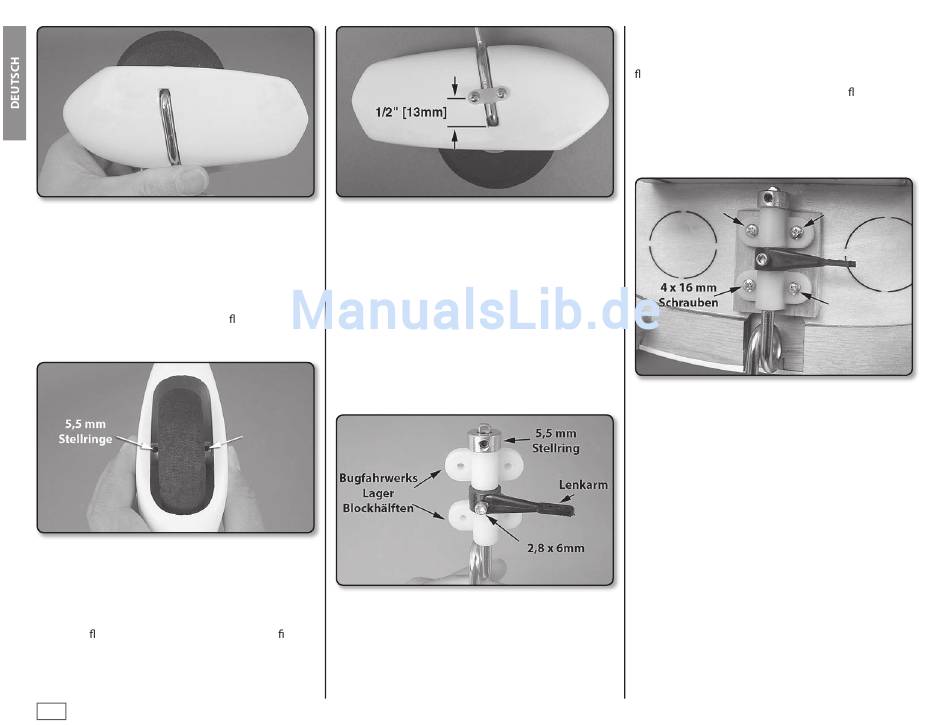

J 6. Legen Sie den Bugfahrwerksdraht wie gezeigt in
die vordere Radabdeckungsvorrichtung. Schieben Sie
einen 5,5 mm Stellring, ein 70 mm Bugrad und einen
weiteren 5,5 mm Stellring auf den Bugfahrwerksdraht.
Zentrieren Sie das Rad und markieren Sie die Lage der
Stellringe auf der Bugfahrwerksachse. Feilen Sie die
Achse im Bereich der Markierungen ach ab, wie Sie
es bereits beim Hauptfahrwerk getan haben.
J 7. Drehen Sie in jeden Stellring eine 3 x 4 mm
Inbusschraube
mit
Schraubensicherungslack
hinein. Montieren Sie die Stellringe, das Rad und
die Radverkleidung auf der Bugfahrwerksachse.
Die Schrauben in den Stellringen müssen sich an
den abge achten Stellen auf der Achse be nden.
Prüfen Sie, ob sich das Rad frei drehen kann, evtl. die
Stellringe etwas versetzen und einen Tropfen Öl an
das Rad geben.
18
J 8. Zentrieren Sie den Nylonbügel im Abstand von 13
mm mittig über dem Draht und der Achse. Markieren
Sie die Löcher für die Bohrungen und bohren Sie
die Löcher mit einem 2,4 mm Bohrer. Drehen Sie in
jede Bohrung eine 4 x 9,5 mm selbstschneidende
Schraube hinein und wieder heraus. Härten Sie die
beiden Löcher und das darunter liegende Holz mit
jeweils einem Tropfen Sekundenkleber. Wenn der
Sekundenkleber ausgehärtet ist, befestigen Sie den
Nylonbügel mit den selbstschneidenden Schrauben
an der Radverkleidung.
J 9. Teilen Sie den Nylon-Lagerbock wie auf dem
Bild gezeigt in zwei Teile. Drehen Sie die 2,5 x 6 mm
Zylinderschrauben mit Sicherungslack in den Nylon-
Lenkarm. Schieben Sie auf den
einen
Lagerblock,
den
Lenkarm
weiteren Lagerblock sowie einen Stellring mit der
entsprechenden Inbusschraube. Ziehen Sie die
Zylinderschrauben im Lenkarm gegen die untere
ache Stelle auf dem Bugfahrwerksdraht und die
Schraube im Stellring gegen die obere ache Stelle
fest an. Seien Sie vorsichtig beim Anziehen der
Zylinderschrauben im Lenkarm und beschädigen Sie
nicht den Messingeinsatz.
J 10. Montieren Sie die beiden Bugfahrwerkslager-
blöcke am Motorspant mit vier 2,5 x 16 mm Maschi-
nenschrauben und Sicherungslack. Falls notwendig,
geben Sie Öl an den Bugfahrwerksdraht, damit er sich
problemlos innerhalb der Lagerblöcke drehen kann.
