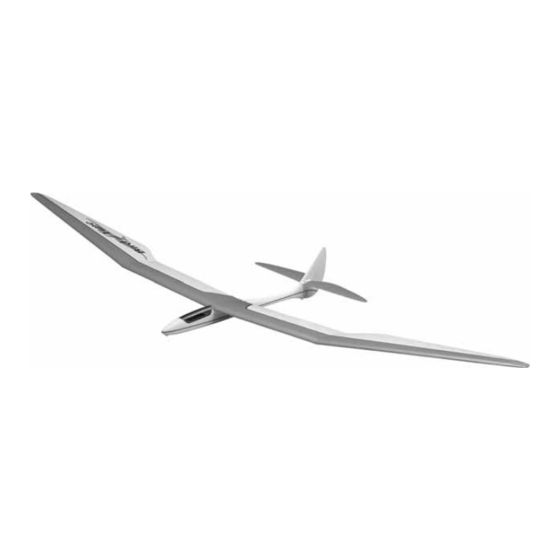

Bird of Time - 3-Meter ARF Segel ugzeug
Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise.
Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei-
tergegeben werden.
BEDIENUNGSANLEITUNG
www.hobbico.de
Distributed by
Technische Daten:
Spannweite
3000 mm
Länge
1245 mm
Flügel äche
67,73 dm
Gewicht (ohne Akkus)
1.700 g
Flächenbelastung
25 g/dm
Fernsteuerung
2 Kanäle für 2 Servos
2
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hobbico Bird of Time 78045
Inhaltszusammenfassung für Hobbico Bird of Time 78045
- Seite 1 2 Kanäle für 2 Servos Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise. Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei- tergegeben werden. www.hobbico.de Distributed by...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seitenruder montieren ..............10 Allgemeine Hinweise ...............2 Höhenleitwerk montieren ............11 Hinweise zum Umweltschutz ............2 Höhenruderanlenkung installieren ..........12 Sicherheitshinweise ................3 Empfänger installieren ..............14 Verhaltensregeln bei Benutzung einer RC-Anlage....3 Letzte Arbeiten .................14 Kontrolle vor dem Start ..............4 Modell für das Fliegen vorbereiten ...........15 Garantiebedingungen ..............4 •... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Nur ein umsichtiger und sachgemäßer Umgang beim Einsatz schützt • Dieses Flugmodell ist kein Spielzeug und darf nicht von Kindern/Jugendlichen vor Personen- und Sachschäden. Sicheres Modell iegen erfordert eine • unter 15 Jahren selbstständig montiert und betrieben werden. Die Montage Ausbildungs-bzw. -
Seite 4: Kontrolle Vor Dem Start
Tel: 01805 110111 (nur für Deutschland) (Anrufkosten: 14 Cent/Min. a. d. dt. Festnetz; Mobilfunk max. 42 Cent/Min.) Email: Hobbico-Service@Revell.de Beizufugen ist ein Schreiben mit der Angabe Ihres Namens, der Adresse fur die Rucksendung sowie moglichst ausfuhrlichen Kontaktinformationen (Telefonnummer tagsüber, Faxnummer, E-Mail-Adresse) sowie einer detaillierten Beschreibung des aufgetretenen Problems und einer Kopie der Kaufquittung. -
Seite 5: Warnhinweise Beim Au Aden Von Lipo-Akkus
WARNHINWEISE BEIM AUFLADEN VON LIPO AKKUS AUSSCHLIESSLICH LiPo fähige Ladegeräte verwenden. • NIEMALS versuchen einen LiPo mit einem NiCd/NiMH Ladegerät zu laden. • NIEMALS mehr als 4,20V pro Zelle laden. • AUSSCHLIESSLICH über den Ladeanschluss der Batterie laden. • NIEMALS mehr als 1C laden, außer es ist ausdrücklich auf der Batterie •... -
Seite 6: Einführung
EINFÜHRUNG OPTIONALES ZUBEHÖR UND WERKZEUGE Vielen Dank für den Kauf des Dyna ite "Bird of Time ARF" In dieser Liste sind Werkzeuge und Zubehör für den Bau der Modells. Der „Bird of Time ARF“ ist ein leichtes, leistungsstarkes Bird of Time aufgeführt, die Liste erhebt keinen Anspruch auf Modell, das gute gutmütige Flugeigenschaften hat. -
Seite 7: Bestellung Von Ersatzteilen
WARNUNG: Der Rumpf in diesem Bausatz ist aus GFK Mobilfunk max. 42 Cent/Min.) hergestellt, die Fasern können beim Schleifen Augen, Haut Email: Hobbico-Service@Revell.de und Atemwege reizen. Niemals nach dem Schleifen im Rump nneren in den Rumpf blasen, um Staub zu entfernen. -
Seite 8: Inhaltskontrolle
INHALTSKONTROLLE Bevor Sie mit dem Bau der Bird of Time beginnen, führen Sie bitte eine Bestandsaufnahme durch. Überprüfen Sie den Bausatz auf Vollständigkeit und Qualität der Bauteile. Sollten Sie Hilfe bei der Montage benötigen oder es fehlen Teile bzw. sind Teile beschädigt, setzen Sie sich bitte mit uns in Verbindung. -
Seite 9: Montage Des Flügels
MONTAGE DES FLÜGELS Aluminium Schmale Enden Holz Holz Aluminium Entfernen Sie die Bügelfolie für die Löcher in der Vorder- kante des Flügelmittelteils für die beiden Dübel. Runden Nehmen Sie zwei Holz- und zwei Aluminium-V- Sie die Enden von jedem Dübel mit Schmirgelpapier Form-Verbinder. -
Seite 10: Seitenruder Montieren
Kleben Sie den Hartholzklotz mit 5-Minuten-Epoxy in den Rumpf ein. Prüfen Sie, ob die Löcher an den richtigen Zeichnen Sie an der Rumpfunterseite eine Mittellinie HINWEIS zwischen 356 und 432 mm, von der Rumpfnase aus Stellen sind. : Schleifen Sie die Klebe äche auf gesehen, an. -
Seite 11: Höhenleitwerk Montieren
Ecke zuschneiden Drehen Sie einen Nylon-Gabelkopf auf das 915 mm lange Gestänge mit mindestens 13 vollen Umdrehun- Schrauben Sie das Seitenruderservo zusammen mit den gen. Schieben Sie einen kurzen Silikonschlauch auf das mitgelieferten Gummidämpfern und den Messinghül- hintere Teil vom Gabelkopf. Schieben Sie das Gestänge sen wieder fest. -
Seite 12: Höhenruderanlenkung Installieren
HÖHENRUDERANLENKUNG INSTALLIEREN Die folgenden Fotos zeigen ein installiertes Micro-Servo. Je nach verwendeten Servo muss evtl. das Loch vergrößert werden. Das Servo wird später endgültig im Seitenleitwerk befestigt. Schwenkgabelkopf Das Höhenrudergestänge ist vormontiert und an einem Vergrößern Sie die Löcher in den Schwenkgabelkopf auf 2,8 mm für den vorderen, kürzeren Draht. - Seite 13 Servokabel im Rumpf Schneiden Sie die beiden 6,4 x 9,6 mm Hartholzblöcke Installieren Sie das Servo im Rumpf und verstärken Sie entsprechend der Breite des Servos zu. Kleben Sie die evtl. die Hartholzblöcke mit Epoxy. Beachten Sie, dass Hartholzblöcke mit 5-Minuten-Epoxy an die Rump nnen- kein Harz an das Servo kommt.
-
Seite 14: Empfänger Installieren
EMPFÄNGER INSTALLIEREN Ösenharken Installieren Sie Ihren Empfänger. Das Foto zeigt einen 4-Kanal-Empfänger, der mit Schaumsto oder doppelsei- HINWEIS: tigen Klebeband geschützt und an seinem Platz gehalten Wenn Sie einen Schalter mit Ladestecker HINWEIS: wird. Der Empfänger kann auch in der Nase einbauen möchten, können Sie die Haube mit der befestigt werden, um den Schwerpunkt mit wenig Grundplatte verkleben. -
Seite 15: Modell Für Das Fliegen Vorbereiten
MODELL FÜR DAS FLIEGEN VORBEREITEN RUDERWEGE EINSTELLEN Um die Ruderwege zu erhöhen, hängen Sie die Gabelköpfe am Ruderhorn weiter innen oder am Servoarm weiter außen ein. Das Gegenteil bewirkt, dass sich die Ruderwege verringern. Ruderwege für den Bird of Time Auf 10 mm Höhenruder Ab 10 mm... -
Seite 16: Modell Der Längsachse Auswiegen
Zu diesem Zeitpunkt sollte sich das Modell im ugfertigen Zustand be nden und alle Bauteile, einschließlich Empfänger Das Modell wird vorne an der Nase und am Ende und Empfängerbatterie sowie Haube sollten am Modell sein. (mit zwei Personen geht es am besten) mehrfach zur Kontrolle angehoben. -
Seite 17: Allgeimein
ALLGEMEIN und Aufsicht, bis Sie die notwendigen Fähigkeiten für den Fliegen Sie Ihr Modell nicht auf Veranstaltungen, wenn sicheren und vollständig kontrollierten Betrieb Ihres Modells Sie es vorher nicht im Flug erprobt haben. erworben haben. Beachten Sie Flughöhen in der Nähe von Verkehrs ug- häfen und die örtlichen Vorschriften auf dem WICHTIGE Modell uggelände. -
Seite 18: Flug
FLUG Bei den ersten Flügen ist es wichtig zu erkennen, wie sich das Modell verhält und wie es auf die Steuerbefehle reagiert. Stellen Sie die Trimmung am Modell so ein, dass es gerade iegt und die Sinkgeschwindigkeit gering ist. Es erfordert einige Experimente um zu bestimmen, was die beste Fluggeschwindigkeit und die beste Gleitzahl ist. -
Seite 19: Logbuch
BAUNOTIZEN: Zeitpunkt des Kauf dieses Bausatzes: Zeitpunkt Bau vollendet: Wo gekauft: Gewicht des vollendeten Modells: Zeitpunkt mit Bau angefangen: Zeitpunkt des ersten Fluges: LOGBUCH... - Seite 20 Distributed by...
