BEDIENUNGS- & WARTUNGSANLEITUNG
Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise.
Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei-
tergegeben werden.
Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten!

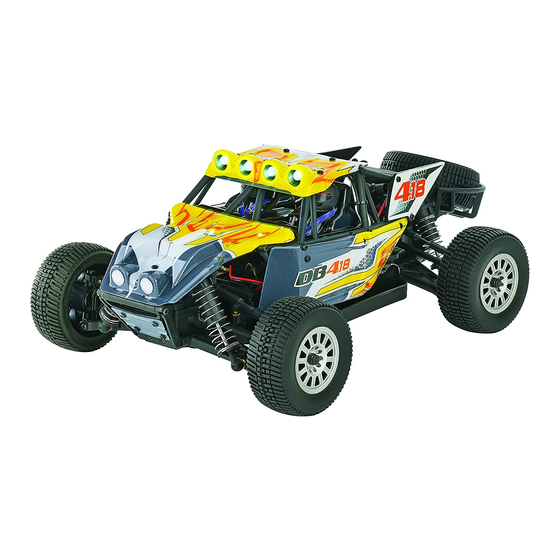

DIDC0045 - DB4.18 DESERT BUGGY
Distributed by
Länge
Höhe
Breite
Gewicht
www.hobbico.de
Technische Daten :
294 mm
98 mm
180 mm
658 g
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hobbico DIDC0045
Inhaltszusammenfassung für Hobbico DIDC0045
- Seite 1 BEDIENUNGS- & WARTUNGSANLEITUNG DIDC0045 - DB4.18 DESERT BUGGY Technische Daten : Länge 294 mm Höhe 98 mm Breite 180 mm Gewicht 658 g Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise. Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei- tergegeben werden.
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 4. Kardanwelle, mitte ............9 Allgemeine Hinweise ............2 5. Dämpferbrückenmontage ........10 Hinweise zum Umweltschutz ..........2 6. MotorMontage ...............10 Support ..................2 7. Vorderachsmontage ............11 Pflege und Wartung .............2 8. Hinterachsmontage .............11 Sicherheitshinweise .............3 9. Elektronikmontage ............12 Garantiebedingungen ............3 10. Dämpfermontage ............12 Akku Warnhinweise! ............3 11. -
Seite 3: Sicherheitshinweise
(Anrufkosten: 14 Cent/Min. a. d. dt. Festnetz; können zum Erlöschen der Betriebserlaubnis/Garantieansprü- Mobilfunk max. 42 Cent/Min.) che führen. Email: service@hobbico.de • Dieses komplexe RC-Modell ist kein Spielzeug und muss mit Umsicht benutzt werden. Es obliegt dem Benutzer Beizufügen ist ein Schreiben mit der Angabe Ihres Namens, der (Ihnen) dieses Produkt ordnungsgemäß... -
Seite 4: Fahrzeug Und Elektronik
FAHRZEUG UND ELEKTRONIK M370 Motor Ein/Aus 2in1 Regler/Empfänger Einheit 2in1 Regler/Empfänger Einheit Schalter Schalter Lenkservo Akku Akku Steckverbindung Steckverbindung NiMH-Akku Trimmung Lenkung Trimmung Gas/Bremse Batterie Anzeige Dual Rate Gas/Bremse Dual Rate Lenkung Ein/Aus Schalter AKKU LADEN / SENDER BATTERIEN EINLEGEN Fahrzeug: CHARGE MONITOR LED Anzeigen... -
Seite 5: Inbetriebnahme
INBETRIEBNAHME 1. Legen Sie den Fahrakku in das Batte- 4. Schalten Sie das Fahrzeug ein. 3. Schalten Sie den Sender ein. riefach des Fahrzeugs und verbinden Sie den Akku mit der Regler Einheit. 2. Montieren Sie die Brücke der Akkuh- alterung und sichern Sie die Akkubrü- cke vorne und hinten mit Sicherungs- clipsen. -
Seite 6: Trimmung Und Dual Rate
TRIMMUNG UND DUAL RATE Gas Trimmung Bewegt sich das Fahrzeug nach vorne (der Gashebel befindet sich in der Neutralstellung) dann • drehen Sie die Gastrimmung nach links bis die Räder sich nicht mehr drehen. Bewegt sich das Fahrzeug nach hinten (der Gashebel befindet sich in der Neutralstellung) dann •... -
Seite 7: Wartungs- Und Bauanleitung
WARTUNGS- UND BAUANLEITUNG beschädigt sind und ersetzen Sie gegebenenfalls defekte Teile bevor Sie das Fahrzeug benutzen. Ein HILFREICHE TIPPS Betrieb des Fahrzeuges mit defekten Teilen kann weitere Legen Sie ein Handtuch auf ihre Arbeitsfläche, dann Fahrzeugkomponenten beschädigen. • verlieren Sie keine Schrauben oder andere Kleinteile. Prüfen sie bitte ob alle Kabel und Stecker richtig •... -
Seite 8: Differentialmontage
1. DIFFERENTIALMONTAGE 2. GETRIEBEMONTAGE... -
Seite 9: Lenkungsmontage
3. LENKUNGSMONTAGE Nicht zu fest anziehen! Nicht zu fest anziehen! 4. KARDANWELLE, MITTE... -
Seite 10: Dämpferbrückenmontage
5. DÄMPFERBRÜCKENMONTAGE Unterschied beachten! Unterschied beachten! 6. MOTORMONTAGE Sicherungslack Sicherungslack... -
Seite 11: Vorderachsmontage
7. VORDERACHSMONTAGE Tatsächliche Länge Nicht zu fest anziehen! Nicht zu fest anziehen! Lagersitz beachten! 8. HINTERACHSMONTAGE Tatsächliche Länge Lagersitz beachten! -
Seite 12: Elektronikmontage
9. ELEKTRONIKMONTAGE Neutralstellung beachten Schraube fest anzeihen! Tatsächliche Länge 10. DÄMPFERMONTAGE Dämpferöl 1. Gehäuse bis zum Rand mit Silikonöl 350cps befüllen Dämpferöl 2. Kolbenplatte langsam hoch und runter bewegen – warten, bis die Luftblasen verschwunden sind. 3. Dämpferkappe langsam aufschrauben, damit die restliche Luft entweichen kann. -
Seite 13: Montage Hintere Dämpfer
11. MONTAGE HINTERE DÄMPFER 12. MONTAGE VORDERE DÄMPFER... -
Seite 14: Montage Hinterer Rammer
13. MONTAGE HINTERER RAMMER 14. MONTAGE FRONTRAMMER... -
Seite 15: Montage Überrollkäfig
15. MONTAGE ÜBERROLLKÄFIG 16. BEFESTIGUNG ÜBERROLLKÄFIG... -
Seite 16: Radmontage
17. RADMONTAGE 18. MONTAGE SEITLICHE KAROSSERIETEILE... -
Seite 17: Montage Obere Karosserieteile
19. MONTAGE OBERE KAROSSERIETEILE FAHRZEUG EINSTELLUNG Fahrzeughöhe Die Fahrzeughöhe verändern sie mit den beiliegenden Dämpferclipsen. Auf glatten Strecken können sie das Fahrzeug tiefer fahren, auf unebenen Strecken ist in der Regel mehr Bodenfreiheit nötig. Motorritzel Der Dromida DB4.18 wird mit einem 12 Zähne Motorritzel ausgeliefert. Wenn sie ein Motorritzel mit mehr Zähnen verwenden erhöhen sie die Höchstgeschwindigkeit, verringern aber die Beschleunigung. -
Seite 18: Explosionsansichten
Vordere Dämpferposition Dämpferbefestigung (A): Schnelleres Ansprechverhalten der Lenkung aber weniger Traktion. Dämpferbefestigung (B): Langsameres Ansprechverhalten der Lenkung, mehr Traktion, progressivere Dämpfung, auf groben und unebenen Strecken leichter zu fahren. Hintere Dämpferposition Dämpferbefestigung (A): Schnellers Ansprechverhalten der Lenkung aber weniger Traktion der Hinterachse. Dämpferbefestigung (B): Langsameres Ansprechver- halten der Lenkung, mehr Traktion, progressivere Dämpfung, auf groben und unebenen Strecken leichter zu fahren. - Seite 19 EXPLOSIONSANSICHTEN...
-
Seite 20: Ersatzteilliste
ERSATZTEILLISTE Ersatzteilliste Karosserieklammern (10) M3 Sicherungsmuttern (6) Diff erential Kegelräder Set Diff erential Tellerrad 38Z. Diff erentialgehäuse Hauptzaghnrad 45Z. + Kegelrad 15Z. Getriebegehäuse Kardanwelle, mitte Radachsen (4) Kardanknochen (4) Lenkung Kunststoff teile Set Servo Saver Set... - Seite 21 Lenkhebelträger, vorne (2) Lenkhebel, vorne (2) Radträger, hinten (2) Dämpfer, lang (2) Querlenker, unten (2) Chassisplatte, oben Querlenkerhalter (2) Akkuhaltestrebe Abdeckung, Hauptzahnrad Chassisplatte, unten Dämpferbefestigung (4) Motor (370er) Motorhalter, Alu Motorritzel 12Z. NiMh Akku 7,2V 1300mAh...
- Seite 22 Kugelköpfe (8) Querlenkerachsen, innen Querlenkerachsen, aussen 2x36,5mm (4) 2x22mm (4) Differentialachsen Dämpferfeder, lang, hart, Querlenker, oben + 2x16,5mm (2) orange (2) Lenkgestänge Set (7) Dämpferbrücke + Kompletträder SC4.18 (2) Differential, komplett (incl. Karosseriehalter SC/ Kugellager) DT4.18 Distanzring/Feder Antrieb Akkuhaltepfosten, Set Antennenröhrchen mit Kappe (3) Dämpfer Kolbenstangen...
- Seite 23 Ersatzradhalterung Überrollkäfig DB4.18 Nummertafeln, hinten DB4.18 Frontrammer Set DB4.18 LED Beleuchtung DB4.18 Karosserieteile Set (Gelb/ Grau) Cockpit + Helm Set D100 Sender 2.4GHz Dromida S100 Servo Dromida RE18v2 2-in-1 Ladegerät EU 220V Ladegerät Überwachungs- Empfänger/ESC Monitor (Delta/Peak)
-
Seite 24: Nomenklatur
Diese Ersatzteilliste zeigt die Bauplan-Nr., Artikelbezeichnung und die Artikelnummer. Wenn mehrere Artikelnummern aufgeführt sind, ist dieses Teil in diesem Ersatzteilsets enthalten. DIDC1066, VERFÜGBAR Dämpferkolbenstangen BEZEICHNUNG DIDC1016 IN ART.-NR. DIDC1016 Dämpferkappe, unten DIDC1028 Chassisplatte, unten DIDC1016 Dämpfermembran DIDC1006 Getriebegehäuse, unten DIDC1016 Dämpferkolben DIDC1006 Getriebegehäuse, oben... -
Seite 25: Konformitätserklärung
KONFORMITÄTSERKLÄRUNG... - Seite 26 NOTIZEN / VOS NOTES...
