BEDIENUNGS- & WARTUNGSANLEITUNG
Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise.
Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei-
tergegeben werden.
Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten!

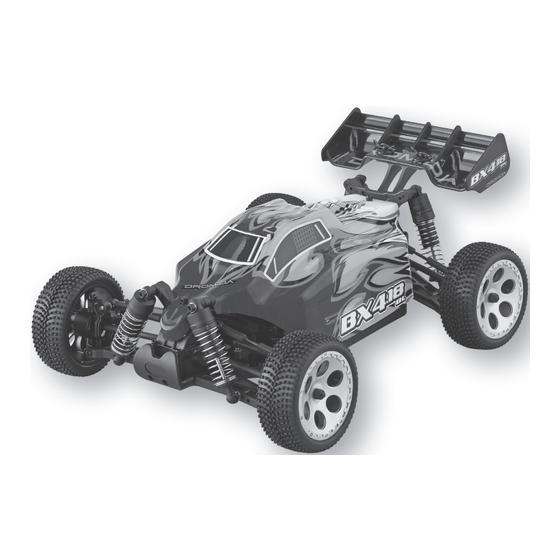

DIDC0053 - BX4.18BL Buggy
Technische Daten :
Länge
Höhe
Breite
Radstand
Bodenfreiheit
Distributed by
260 mm
100 mm
182 mm
165 mm
18 mm
www.hobbico.de
Werbung
Verwandte Anleitungen für Hobbico DROMIDA DIDC0053
Inhaltszusammenfassung für Hobbico DROMIDA DIDC0053
- Seite 1 Bitte lesen Sie vor Inbetriebnahme unbedingt die Bedienungsanleitung und beachten Sie die Sicherheitshinweise. Wird das Modell an eine andere Person weitergegeben, so muss die komplette Bedienungsanleitung zur Beachtung mit wei- tergegeben werden. Die Revell GmbH übernimmt in dieser Anleitung keine Haftung für Druckfehler. Technische Änderungen vorbehalten! www.hobbico.de Distributed by...
- Seite 2 INHALTSVERZEICHNIS Allgemeine Hinweise ...........................................3 Hinweise zum Umweltschutz ......................................3 Support ...............................................3 Pflege und Wartung ..........................................3 Sicherheitshinweise ..........................................4 Garantiebedingungen .........................................4 Akku Warnhinweise! ..........................................4 Dieses Modell enthält einen NiMH Akku! ................................4 Fahrzeug und Elektronik ........................................5 Akku laden / Sender Batterien einlegen ..................................5 Inbetriebnahme ............................................6 Trimmung und Dual Rate ........................................7 Fahr Tipps ..............................................7 Sender Bindung ............................................7...
- Seite 3 ALLGEMEINE HINWEISE SUPPORT Lesen Sie diese Betriebsanleitung GRÜNDLICH durch und Bei Revell möchten wir, dass Sie lange Freude an Ihrem • beachten Sie immer alle Warnhinweise. Heben Sie diese High-Performance-RC-Modell haben. Sollten Sie Fragen zu Anleitung auf und geben Sie diese bei einem evtl. Verkauf Betrieb, Wartung, Tuning oder Reparatur haben, dann bieten des Modells weiter.
- Seite 4 (Anrufkosten: 14 Cent/Min. a. d. dt. Festnetz; können zum Erlöschen der Betriebserlaubnis/Garantieansprü- Mobilfunk max. 42 Cent/Min.) che führen. Email: Hobbico-Service@Revell.de • Dieses komplexe RC-Modell ist kein Spielzeug und muss mit Umsicht benutzt werden. Es obliegt dem Benutzer Beizufügen ist ein Schreiben mit der Angabe Ihres Namens, der (Ihnen) dieses Produkt ordnungsgemäß...
- Seite 5 FAHRZEUG UND ELEKTRONIK 5300 Kv Brushless Motor Ein/Aus Lenkungs Servo Schalter Akku Stecker NiMH-Akku Empfänger Trimmung Lenkung Trimmung Gas/Bremse Batterie Anzeige Dual Rate Gas/Bremse Dual Rate Lenkung Ein/Aus Schalter AKKU LADEN / SENDER BATTERIEN EINLEGEN Fahrzeug: CHARGE MONITOR LED Anzeigen Grün Power (“An”...
- Seite 6 INBETRIEBNAHME 1. Legen Sie den Fahrakku in das Batte- 4. Schalten Sie das Fahrzeug ein. 3. Schalten Sie den Sender ein. riefach des Fahrzeugs und verbinden Sie den Akku mit der Regler Einheit. 2. Montieren Sie die Brücke der Akkuh- alterung und sichern Sie die Akkubrü- cke vorne und hinten mit Sicherungs- clipsen.
- Seite 7 TRIMMUNG UND DUAL RATE Gas Trimmung Bewegt sich das Fahrzeug nach vorne (der Gashebel befindet sich in der Neutralstellung) dann • drehen Sie die Gastrimmung nach links bis die Räder sich nicht mehr drehen. Bewegt sich das Fahrzeug nach hinten (der Gashebel befindet sich in der Neutralstellung) dann •...
- Seite 8 WARTUNGS- UND BAUANLEITUNG beschädigt sind und ersetzen Sie gegebenenfalls defekte Teile bevor Sie das Fahrzeug benutzen. Ein HILFREICHE TIPPS Betrieb des Fahrzeuges mit defekten Teilen kann weitere Legen Sie ein Handtuch auf ihre Arbeitsfläche, dann Fahrzeugkomponenten beschädigen. • verlieren Sie keine Schrauben oder andere Kleinteile. Prüfen sie bitte ob alle Kabel und Stecker richtig •...
- Seite 9 1. MONTAGE DIFFERENTIAL 2. DIFFERENTIAL EINBAU...
- Seite 10 3. MONTAGE LENKUNG 4. KARDANWELLE, MITTE...
- Seite 11 5. DÄMPFERBRÜCKEN Unterschied beachten! Unterschied beachten! 6. MOTOR MONTAGE Sicherungslack Sicherungslack...
- Seite 12 7. VORDERACHSE Nicht zu fest anziehen! Lagersitz beachten! Nicht zu fest anziehen! 8. HINTERACHSE Lagersitz beachten!
- Seite 13 9. ELEKTRONIK Neutralstellung beachten Schraube fest anzeihen! 10. DÄMPFER MONTAGE SHOCK OIL 1. Gehäuse bis zum Rand mit Silikonöl 350cps befüllen Silikonöl 2. Kolbenplatte langsam hoch und runter bewegen – warten, bis die Luftblasen verschwunden sind. VORNE 3. Dämpferkappe langsam HINTEN aufschrauben, damit die restliche Luft entweichen kann.
- Seite 14 11. EINBAU HINTERE DÄMPFER 12. EINBAU VORDERE DÄMPFER...
- Seite 15 13. RÄDER...
- Seite 16 PROGRAMMIERUNG DES DROMIDA BRUSHLESS ❍ 4. Bewegen Sie den Gas/Bremshebel auf Vollgas und FAHRREGLER/ESC DIDM1002 drücken Sie einmal die Set-Taste. Die LED sollte jetzt zweimal grün blinken. WICHTIGE VORSICHTSMASSNAHMEN! ❍ 5. Drücken Sie den Gas/Bremshebel auf Vollbremse und ❍ Prüfen Sie regelmäßig die Temperatur des Farreglers/ESC, drücken Sie einmal die Set-Taste.
- Seite 17 PROGRAMMIERUNG Modus 1 (Fahrprofil): Vorwärts/Bremse/Rückwärts (Werkseinstellung) und Vorwärts/Bremse (in Rennen vorgeschrieben) können ausgewählt werden. Modus 2 (Automatikbremse): Stärke der Automatikbremse mit der das Fahrzeug bremst, wenn sich der Gashebel in der Neutralstellung befindet. Modus 3 (Unterspannungsschutz/LVC): Schützen sie ihren LiPo-Fahrakkus vor Tiefentladung. Sobald die Akkuspannung den eingestellten Wert erreicht wird die Motorleistung um 50% reduziert und nach weiteren 10 sec wird der Fahrregler (ESC) komplett abgeschaltet.
- Seite 18 FAHRZEUG EINSTELLUNGEN Motorritzel Der Dromida BX4.18 wird mit einem 12 Zähne Motorritzel ausgeliefert. Wenn sie ein Motorritzel mit mehr Zähnen verwenden erhöhen sie die Höchstgeschwindigkeit, verringern aber die Beschleunigung. Zu lange Getriebe-Untersetzungen (größeres Motorritzel) führen zu einer Überhitzung von Motor und Fahrregler. Verwenden sie im schweren Gelände eine kürzere Untersetzung (kleineres Motorritzel).
- Seite 19 EXPLOSIONSZEICHNUNG / ERSATZTEILLISTE...
- Seite 20 Ersatzteilliste Karosserie Klammern M3 Sicherungsmuttern Diff erential Kegelräder Diff erential Tellerrad 38Z. Diff erential Gehäuse Hauptzahnrad 45Z. + Kegelrad 15Z. Getriebegehäuse Kardanwelle, mitte Radachsen Kardanknochen Lenkung Kunststoff teile Set Servo Saver Set...
- Seite 24 Bauplan- NOMENKLATUR DIDC1004 Best.-Nr. Beschreibung Differential Gehäuse DIDC1061 DIDC1028 Chassisplatte, unten DIDC1002 Differential Kegelräder Set DIDC1061 DIDC1006 Getriebegehäuse DIDC1002 DIDC1006 Getriebegehäuse Differential Kegelräder Set DIDC1061 DIDC1021 Chassisplatte, oben DIDC1037 DIDL1000 RX18 2,4 GHz Empfänger Differentialachsen 2x16,5mm (2) DIDC1061 DIDM1001 Dromida Miniservo 9g DIDC1002 DIDC1019 Dämpferbrücke, vorne BX4.18...
- Seite 25 54/56/59/6 Tuning Aluminium Kardanknochen, DIDC1108 0/61/62/6 Fahrwerk blau (4) DIDC1016 Dämpfer, lang (2) 3/64/65/6 6/69 Tuning DIDC1104 Aluminium Lenkhebel, blau (2) Fahrwerk DIDC1017 Kompletträder BX4.18 (2) Tuning Aluminium Lenkhebelträber, DIDC1028 DIDC1101 Akkuhaltepfosten Set Fahrwerk blau (2) DIDC1063 Tuning DIDC1064 Antennenröhrchen DIDC1113 Aluminium Motorhalter, blau Fahrwerk...
- Seite 26 KONFORMITÄTSERKLÄRUNG...
- Seite 27 NOTIZEN :...
- Seite 28 Distributed by...
