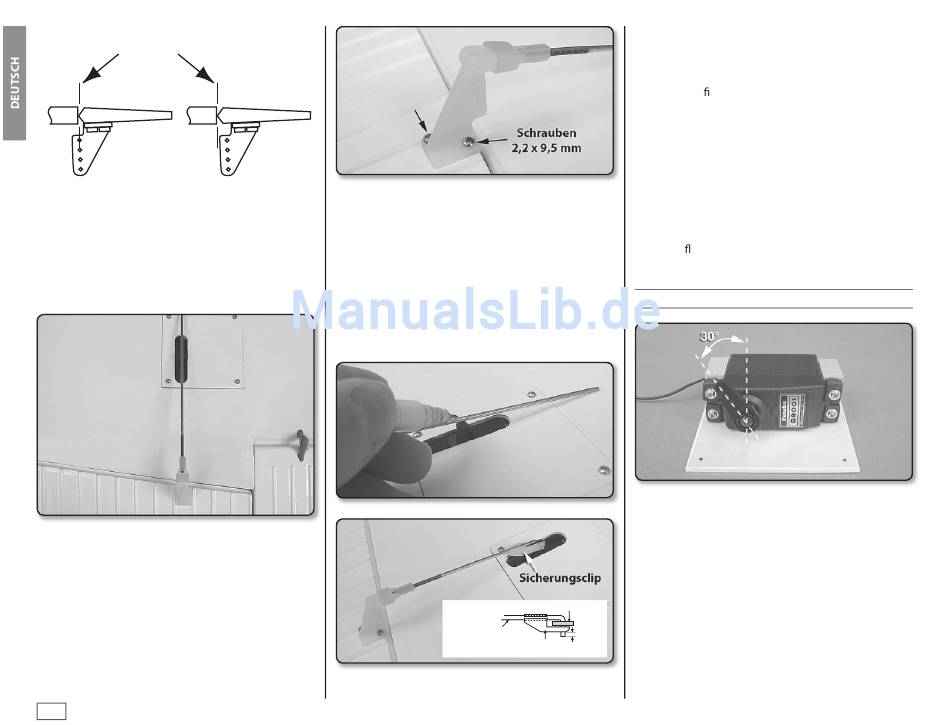

Scharnierlinie
Richtig
Falsch
J 7.
Drehen
Sie
einen
Nylon-Gabelkopf
Umdrehungen weit auf eine 152 mm Schubstange.
Schieben Sie einen kurzen Silikonschlauch auf die
Gabel und hängen Sie den Gabelkopf in das äußere
Loch am Nylon-Ruderhorn ein.
J 8. Positionieren Sie das Ruderhorn auf dem
Querruder zwischen den beiden Wellen und lassen
Sie das Gestänge gerade auf den Querruderservoarm
zulaufen. Positionieren Sie die Löcher im Ruderhorn
direkt über der Scharnierlinie aus und markieren Sie
die Position des Ruderhorns am Querruder.
12
J 9. Bohren Sie mit 1,6 mm die Löcher an den
15
Markierungen durch die Sperrholzplatte im Querruder,
jedoch nicht komplett durch das Ruder hindurch!
Drehen Sie eine 2 x 9,5 mm Blechschraube durch jedes
Loch, drehen Sie die Schraube wieder heraus und
härten Sie die Löcher mit dünnem Sekundenkleber.
Wenn der Kleber getrocknet ist, installieren Sie das
Ruderhorn mit zwei 2 x 9,5 mm Blechschrauben auf
dem Querruder.
2 mm Gestänge
J 10. Verwenden Sie ein Klebeband oder eine
kleine Klemme, um das Querruder in der neutralen
Position zu halten. Machen Sie eine Markierung auf
der Schubstange, wo sich die äußere Bohrung im
Servoarm be ndet. Biegen Sie einen 90°-Winkel an
der Markierung auf der Schubstange und schneiden
Sie die überschüssige Schubstange 5,0 mm hinter
der Biegung ab. Befestigen Sie das Gestänge am
Servoarm mit einem Nylon-Sicherungsclip. Befestigen
Sie den Sicherungsclip von oben oder unten auf der
Schubstange, wie benötig.
J 11. Wiederholen Sie die Schritte 1 bis 10 für die
linke Trag äche.
WÖLBKLAPPENSERVO UND GESTÄNGE MONTIEREN
J 1. Wie bei der Montage am Querruder, kleben Sie
die Hartholzblöcke an der Unterseite der Abdeckung
fest. Wenn das Epoxydharz ausgehärtet ist, befestigen
Sie das Klappenservo auf der Abdeckung. Zentrieren
Sie das Servo mit Ihrem Funksystem und installieren
Sie ein Servoarm wie dargestellt mit einem Winkel
von 30°. Das Klappenservo benötigt keine Servoweg-
Servoarm
Erweiterung.
Sicherungsclip
1,6mm
