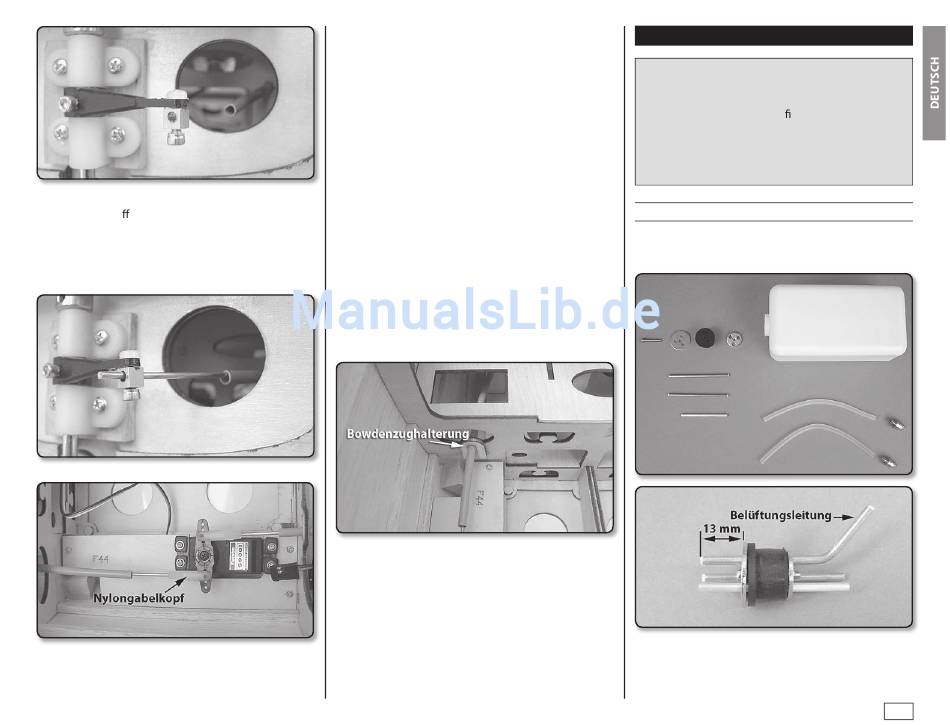

J 9. Installieren Sie einen Messing-Gestängeanschluss
in die äußere Ö nung des Lenkarms. Die Schraube
sollte auf der Unterseite des Arms angebracht werden.
Die Sicherung erfolgt mit einer 3,2 mm Inbusschraube
im Schraubverschluss vom Gestängeanschluss.
J 10. Schieben Sie die 305 mm lange Schubstange
mit dem Gewinde versehenen Ende in das
Bowdenzugrohr in Richtung Servo. Das vordere
Ende wird durch den Schraubverschluss am
Gestängeanschluss geschoben und so positioniert,
dass das vordere Ende etwa 9,5 mm durch den
Gestängeanschluss ragt. Richten Sie das Bugfahrwerk
in der Mittelstellung aus, das Rad muss gerade sein.
Mit dem Bugrad in der neutralen Position markieren
Sie, wo das Gestänge die zweite innere Bohrung am
verbleibenden Ruderservoarm trift. Entfernen Sie die
Schubstange aus dem Bowdenzugrohr und biegen
Sie das Gestänge an der Markierung im 90° Winkel
ab. Schneiden Sie das überschüssige Gestänge 6 mm
hinter der Biegung ab. Montieren Sie das Gestänge
im Bowdenzugrohr und schieben Sie das vordere
Ende durch den Gestängeanschluss. Befestigen Sie
das Gestänge mit einem Nylon-Sicherungsclip am
Servoarm. Nehmen Sie alle Feineinstellungen vor und
drehen Sie die Inbusschraube im Gestängeanschluss
fest.
J 11.
Verwenden
Sie
Bowdenzuhalterung, um den Bowdenzug am dritten
Rumpfspant zu sichern. Kleben Sie das Bowdenzugrohr
wie gezeigt in der Sperrholzhalterung fest.
Die folgenden Abschnitte enthalten Anweisungen
über die Montage eines OS.61 FX Zweitakt-Motors
und den Great Planes RimFire 1.20 (50-65-450kV)
Brushless-Motor. Jede spezi sche Montage enthält
nur Informationen, die für den jeweiligen Antrieb
benötigt werden. Sie können den Abschnitt
überspringen, der nicht Ihrer Antriebsauswahl
entspricht.
VERBRENNERANTRIEB MONTIEREN
Die Installation eines anderen Antriebs, als der OS.61
FX sollte ähnlich, wie beschrieben, aufgeführt werden.
die
Sperrholz-
J 1. Der Tank kann mit einer Druckleitung, die am
Schalldämpfer angeschlossen wird, und mit einer
Saugleitung betrieben werden. Der Tank wird über die
ANTRIEB MONTIEREN
21
