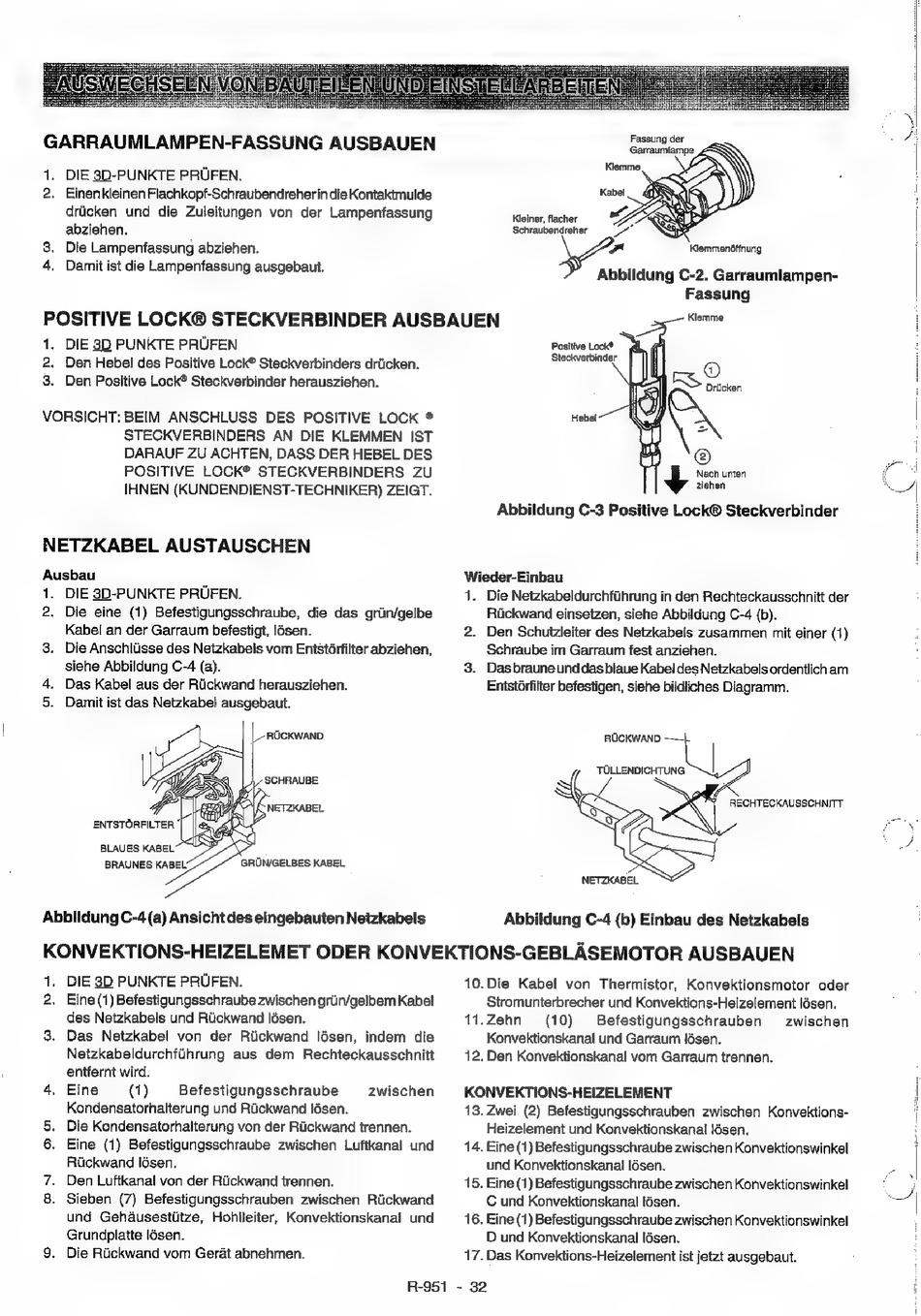

GARRAUMLAMPEN-FASSUNG AUSBAUEN
=
. DIE 3D-PUNKTE PRUFEN.
2. EinenkleinenFlachkopf-Schraubendreherin die Kontaktmulde
driicken und die Zuleitungen von der Lampenfassung
abziehen.
3, Die Lampentfassung abziehen.
4. Damit ist die Lampenfassung ausgebaut.
POSITIVE LOCK® STECKVERBINDER AUSBAUEN
1. DIE 3D PUNKTE PRUFEN
2. Den Hebel des Positive Lock® Steckverbinders driicken.
3. Den Positive Lock® Steckverbinder herausziehen.
VORSICHT: BEIM ANSCHLUSS DES POSITIVE LOCK ®
STECKVERBINDERS AN DIE KLEMMEN IST
DARAUF ZU ACHTEN, DASS DER HEBEL DES
POSITIVE LOCK® STECKVERBINDERS ZU
IHNEN (KUNDENDIENST-TECHNIKER) ZEIGT.
NETZKABEL AUSTAUSCHEN
Ausbau
1. DIE 3D-PUNKTE PRUFEN.
2. Die eine (1) Befestigungsschraube, die das griin/gelbe
Kabel an der Garraum befestigt, lésen.
3. Die Anschitisse des Netzkabels vom Entstérfilter abziehen,
siehe Abbildung C-4 (a).
Das Kabel aus der Riickwand herausziehen.
Damit ist das Netzkabel ausgebaut.
ao,
BRAUNES KABEL' GRUN/GELBES KABEL
Abbildung C-4 (a) Ansicht des eingebauten Netzkabels
Fassung der
Garraumiampe
Kleiner, flacher
Schraubendreher
Fo] Klemmenéfinung
Abbildung C-2. Garraumlampen-
Fassung
Klemme
Positive Lock®
Steckverbinder ro)
S Driicken
Hebel
Nach unten
ziehen
Abbildung C-3 Positive Lock® Steckverbinder
Wieder-Einbau
1. Die Netzkabeldurchfiihrung in den Rechteckausschnitt der
Riickwand einsetzen, siehe Abbildung C-4 (b).
2. Den Schutzleiter des Netzkabels zusammen mit einer (1)
Schraube im Garraum fest anziehen.
3. Das brauneund das blaue Kabel des Netzkabels ordentlich am
Entst6rfilter befestigen, siehe bildliches Diagramm.
RUCKWAND ——|
TOLLENDICHTUNG
RECHTECKAUSSCHNITT
NETZKABEL
Abbildung C-4 (b) Einbau des Netzkabels
1. DIE 3D PUNKTE PRUFEN.
2. Eine (1) Befestigungsschraube zwischen griin/gelbem Kabel
des Netzkabels und Riickwand lésen.
3. Das Netzkabel von der Riickwand lésen, indem die
Netzkabeldurchfihrung aus dem Rechteckausschnitt
entfernt wird.
4, Eine (1) Befestigungsschraube
Kondensatorhalterung und Rtickwand lésen.
5. Die Kondensatorhalterung von der Riickwand trennen.
6. Eine (1) Befestigungsschraube zwischen Luftkanal und
Riickwand lésen.
7. Den Luftkanal von der Ritckwand trennen.
8. Sieben (7) Befestigungsschrauben zwischen Riickwand
und Gehdausestitze, Hohlleiter, Konvektionskanal und
Grundplatte ldésen.
9. Die Rickwand vom Gerat abnehmen.
zwischen
10.Die Kabel von Thermistor, Konvektionsmotor oder
Stromunterbrecher und Konvektions-Heizelement ldsen.
11.Zehn (10) Befestigungsschrauben zwischen
Konvektionskanal und Garraum lésen.
12. Den Konvektionskanal vom Garraum trennen.
KONVEKTIONS-HEIZELEMENT
13. Zwei (2) Befestigungsschrauben zwischen Konvektions-
Heizelement und Konvektionskanal lésen.
14. Eine (1) Befestigungsschraube zwischen Konvektionswinkel
und Konvektionskanal lésen.
15. Eine (1) Befestigungsschraube zwischen Konvektionswinkel
C und Konvektionskanal lésen.
16. Eine (1) Befestigungsschraube zwischen Konvektionswinkel
D und Konvektionskanal lésen.
17. Das Konvektions-Heizelement ist jetzt ausgebaut.
R-951 - 32
