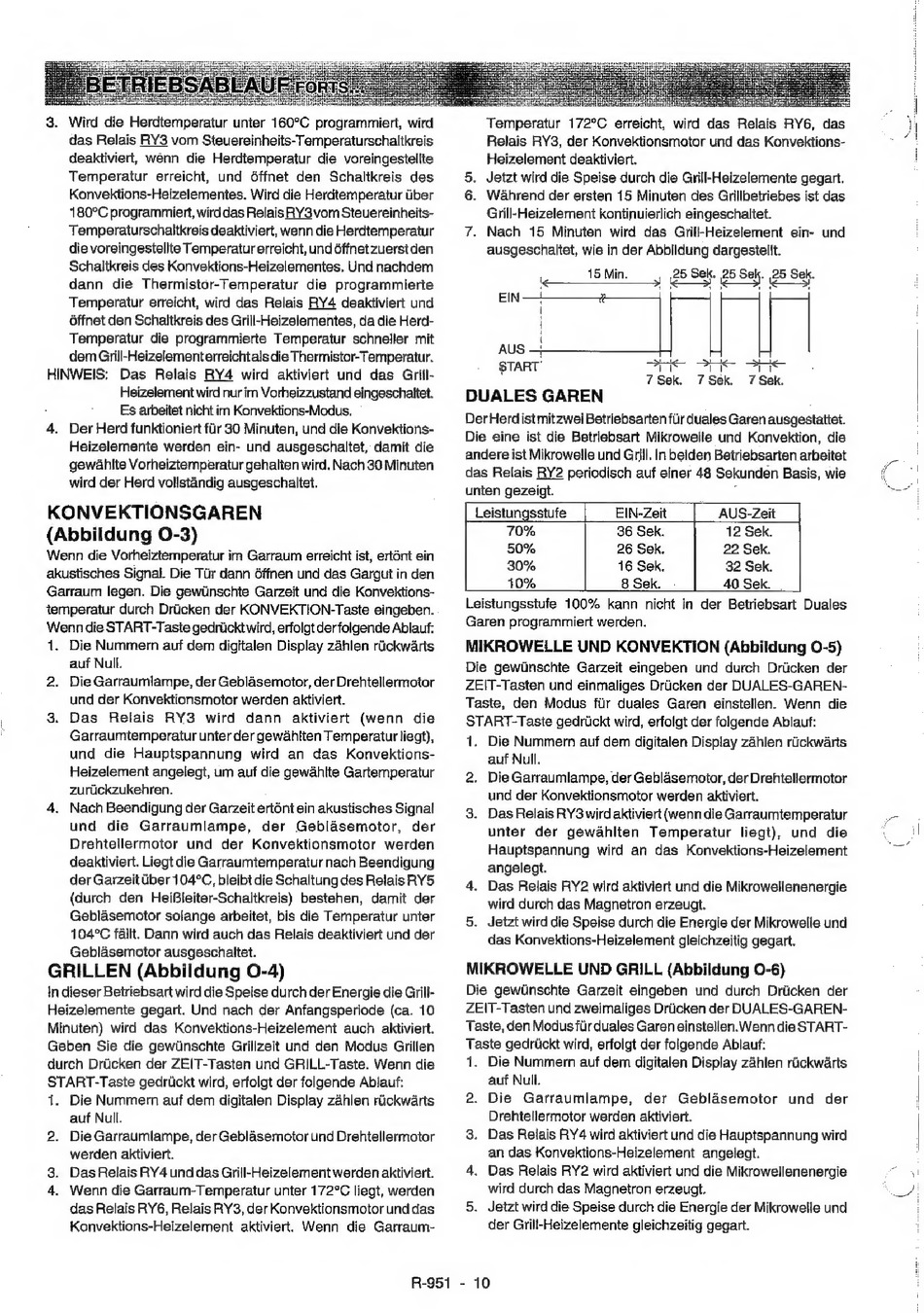

3. Wird die Herdtemperatur unter 160°C programmieri, wird
das Relais RY3 vom Steuereinheits-Temperaturschaltkreis
deaktiviert, wenn die Herdtemperatur die voreingestellte
Temperatur erreicht, und 6ffnet den Schaltkreis des
Konvektions-Heizelementes. Wird die Herdtemperatur iiber
180°C programmiert, wird das Relais RY3 vom Steuereinheits-
Temperaturschaltkreis deaktiviert, wenn die Herdtemperatur
die voreingestellte Temperatur erreicht, und ffnet zuerstden
Schaltkreis des Konvektions-Heizelementes, Und nachdem
dann die Thermistor-Temperatur die programmierte
Temperatur erreicht, wird das Relais RY4 deaktiviert und
offnet den Schaltkreis des Grill-Heizelementes, da die Herd-
Temperatur die programmierte Temperatur schneller mit
dem Grill-Heizelementerreichtals die Thermistor-Temperatur.
HINWEIS: Das Relais RY4 wird aktiviert und das Grill-
Heizelement wird nur im Vorheizzustand eingeschaltet.
Es arbeitet nicht im Konvektions-Modus.
4, Der Herd funktioniert fiir 30 Minuten, und die Konvektions-
Heizelemente werden ein- und ausgeschaltet, damit die
gewahlte Vorheiztemperatur gehalten wird. Nach 30 Minuten
wird der Herd volistandig ausgeschaltet.
KONVEKTIONSGAREN
(Abbildung O-3)
Wenn die Vorheiztemperatur im Garraum erreicht ist, ertént ein
akustisches Signal. Die Tir dann éffnen und das Gargut in den
Garraum legen. Die gewiinschte Garzeit und die Konvektions-
temperatur durch Driicken der KONVEKTION-Taste eingeben.
Wenndie START-Taste gedrticktwird, erfolgt derfolgende Ablauf:
1. Die Nummern auf dem digitalen Display zahlen riickwaris
auf Null.
2, Die Garraumlampe, der Gebla4semotor, der Drehtellermotor
und der Konvektionsmotor werden aktiviert.
3. Das Relais RY3 wird dann aktiviert (wenn die
Garraumtemperatur unter der gewahlien Temperatur liegt),
und die Hauptspannung wird an das Konvektions-
Heizelement angelegt, um auf die gewahlte Gartemperatur
zuruickzukehren.
4. Nach Beendigung der Garzeit ert6nt ein akustisches Signal
und die Garraumlampe, der Geblasemotor, der
Drehtellermotor und der Konvektionsmotor werden
deaktiviert. Liegt die Garraumtemperatur nach Beendigung
der Garzeit Uber 104°C, bleibt die Schaltung des Relais RY5
(durch den Hei@leiter-Schaltkreis) bestehen, damit der
Geblasemotor solange arbeitet, bis die Temperatur unter
104°C fallt. Dann wird auch das Relais deaktiviert und der
Geblasemotor ausgeschaltet.
GRILLEN (Abbildung O-4)
In dieser Betriebsart wird die Speise durch der Energie die Grill-
Heizelemente gegart. Und nach der Anfangsperiode (ca. 10
Minuten) wird das Konvektions-Heizelement auch aktiviert.
Geben Sie die gewiinschte Grillzeit und den Modus Grillen
durch Drucken der ZEIT-Tasten und GRILL-Taste. Wenn die
START-Taste gedrickt wird, erfolgt der folgende Ablauf:
1. Die Nummern auf dem digitalen Display zahlen riickwarts
aut Null.
2. Die Garraumlampe, der Geblasemotor und Drehtellermotor
werden aktiviert.
3. Das Relais RY4 und das Grill-Heizelement werden aktiviert.
4. Wenn die Garraum-Temperatur unter 172°C liegt, werden
das Relais RY6, Relais RY3, der Konvektionsmotor und das
Konvektions-Heizelement aktiviert. Wenn die Garraum-
Temperatur 172°C erreicht, wird das Relais RY6, das
Relais RY3, der Konvektionsmotor und das Konvektions-
Heizelement deaktiviert.
5. Jetzt wird die Speise durch die Grill-Heizelemente gegart.
6. Wahrend der ersten 15 Minuten des Grillbetriebes ist das
Grill-Heizelement kontinuierlich eingeschaltet.
7. Nach 15 Minuten wird das Grill-Heizelement ein- und
ausgeschaltet, wie in der Abbildung dargestellt.
le 15 Min. 3 2s Se. 2 Sel. fas Sek.
AUS
START' Tate lates "scie
7Sek. 7Sek. 7Sek.
DUALES GAREN
DerHerdistmitzwei Betriebsarten fur duales Garen ausgestattet.
Die eine ist die Betriebsart Mikrowelle und Konvektion, die
andere ist Mikrowelle und Grill. In beiden Betriebsarten arbeitet
das Relais RY2 periodisch auf einer 48 Sekunden Basis, wie
unten gezeigt. :
Leistungsstufe EIN-Zeit AUS-Zeit
70% 36 Sek. 12 Sek.
50% 26 Sek. 22 Sek.
30% 16 Sek. 32 Sek.
10% 8 Sek. 40 Sek.
Leistungsstufe 100% kann nicht in der Betriebsart Duales
Garen programmiert werden.
MIKROWELLE UND KONVEKTION (Abbildung 0-5)
Die gewiinschte Garzeit eingeben und durch Driicken der
ZEIT-Tasten und einmaliges Driicken der DUALES-GAREN-
Taste, den Modus fiir duales Garen einstellen. Wenn die
START-Taste gedriickt wird, erfolgt der folgende Ablauf:
1. Die Nummer auf dem digitalen Display zahlen rickwarts
auf Null.
2. Die Garraumlampe, der Geblasemotor, der Drehtellermotor
und der Konvektionsmotor werden aktiviert.
3. Das Relais RY3 wird aktiviert (wenn die Garraumtemperatur
unter der gewahlten Temperatur liegt), und die
Hauptspannung wird an das Konvektions-Heizelement
angelegt.
4. Das Relais RY2 wird aktiviert und die Mikrowellenenergie
wird durch das Magnetron erzeugt.
5. Jetzt wird die Speise durch die Energie der Mikrowelle und
das Konvektions-Heizelement gleichzeitig gegart.
MIKROWELLE UND GRILL (Abbildung O-6)
Die gewiinschte Garzeit eingeben und durch Driicken der
ZEIT-Tasten und zweimaliges Driicken der DUALES-GAREN-
Taste, den Modus fur duales Garen einstellen.Wenn die START-
Taste gedrtickt wird, erfolgt der folgende Ablauf:
1. Die Nummern auf dem digitalen Display zahlen rickwarts
auf Null.
2. Die Garraumlampe, der Geblasemotor und der
Drehtellermotor werden aktiviert.
3. Das Relais RY4 wird aktiviert und die Hauptspannung wird
an das Konvektions-Heizelement angelegt.
4. Das Relais RY2 wird aktiviert und die Mikrowellenenergie
wird durch das Magnetron erzeugt.
5. Jetzt wird die Speise durch die Energie der Mikrowelle und
der Grill-Heizelemente gleichzeitig gegart.
