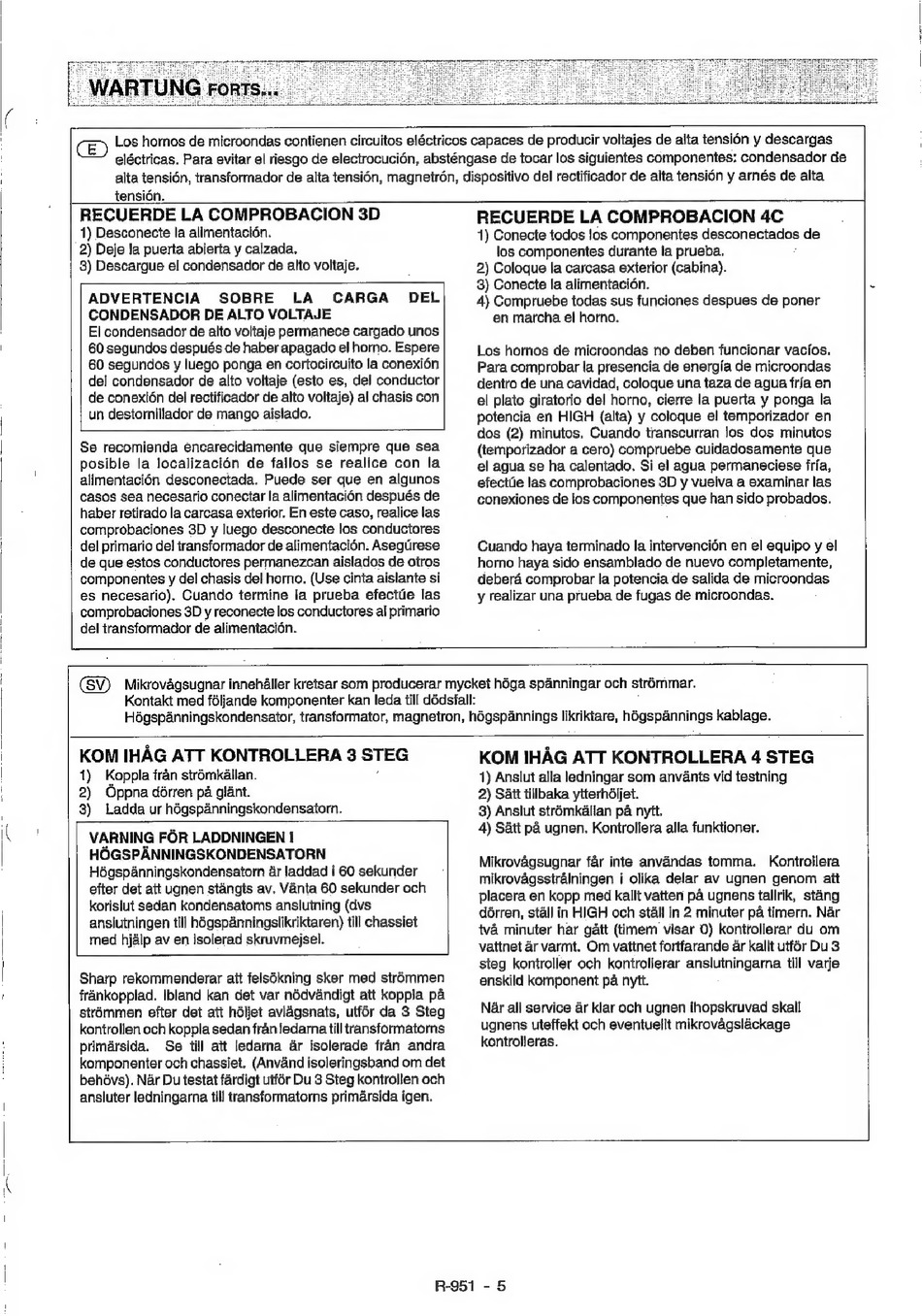

Sharp R-951 Serviceanleitung Seite 5

CE) Los hornos de microondas contienen circuitos eléctricos capaces de producir voltajes de alta tensi6n y descargas
eléctricas, Para evitar el riesgo de electrocucién, absténgase de tocar los siguientes componentes: condensador de
alta tensién, transformador de alta tensién, magnetrén, dispositivo del rectificador de alta tensi6n y arnés de alta
tensién.
RECUERDE LA COMPROBACION 3D
1) Desconecte la alimentacién.
2) Deje Ja puerta abierta y calzada.
8) Descargue el condensador de alto voltaje.
ADVERTENCIA SOBRE LA CARGA DEL
CONDENSADOR DE ALTO VOLTAJE
El condensador de alto voltaje permanece cargado unos
60 segundos después de haber apagado el horno. Espere
60 segundos y luego ponga en cortocircuito la conexién
de! condensador de alto voltaje (esto es, del conductor
de conexién del rectificador de alto voltaje) al chasis con
un destornillador de mango aislado.
Se recomienda encarecidamente que siempre que sea
posible la localizacién de failos se realice con la
alimentacién desconectada. Puede ser que en algunos
casos sea necesario conectar la alimentacién después de
haber retirado la carcasa exterior. En este caso, realice las
comprobaciones 3D y luego desconecte los conductores
del primario del transformador de alimentacién. Asegurese
de que estos conductores permanezcan aislados de otros
componentes y del chasis del horno. (Use cinta aislante si
es necesario). Cuando termine la prueba efectte las
comprobaciones 3D y reconecte los conductores al primario
del transformador de alimentaci6n.
RECUERDE LA COMPROBACION 4C
1) Conecte todos Jos componentes desconectados de
los componentes durante la prueba,
2) Coloque la carcasa exterior (cabina).
3) Conecte la alimentacion.
4) Compruebe todas sus funciones despues de poner
en marcha el horno.
Los hornos de microondas no deben funcionar vacios.
Para comprobar la presencia de energia de microondas
dentro de una cavidad, coloque una taza de agua fria en
el plato giratorio del horno, cierre la puerta y ponga la
potencia en HIGH {alta) y coloque el temporizador en
dos (2) minutos. Cuando transcurran los dos minutos
(temporizador a cero) compruebe cuidadosamente que
el agua se ha calentado. Si el agua permaneciese fria,
efectie las comprobaciones 3D y vuelva a examinar las
conexiones de los componentes que han sido probados.
Cuando haya terminado la intervencién en el equipo y el
horno haya sido ensamblado de nuevo completamente,
debera comprobar la potencia de salida de microondas
y realizar una prueba de fugas de microondas.
Mikrovagsugnar innehdller kretsar som producerar mycket héga sp&nningar och str6mmar.
Kontakt med féljande komponenter kan leda till dédsfall:
Hégspanningskondensator, transformator, magnetron, hégspannings likriktare, h6gspannings kablage.
KOM IHAG ATT KONTROLLERA 3 STEG
1) Koppla fran strémkallan. :
2) Oppna dérren pa giant.
8) Ladda ur hégspdnningskondensatorn.
VARNING FOR LADDNINGEN !
HOGSPANNINGSKONDENSATORN
Hégspanningskondensatorn ar laddad i 60 sekunder
efter det att ugnen stangts av. Vanta 60 sekunder och
korislut sedan kondensatoms anslutning (dvs
ansiutningen till hé6gspanningslikriktaren) till chassiet
med hjalp av en isolerad skruvmejsel.
Sharp rekommenderar att felsékning sker med str6mmen
frankopplad. Ibland kan det var nédvandigt att koppla pa
strémmen efter det att héljet avldgsnats, utfor da 3 Steg
kontrollen och koppla sedan fran ledarna till tansformatorns
primarsida. Se till att ledarna 4r isolerade fran andra
komponenter och chassiet. (Anvand isoleringsband om det
behévs). Nar Du testat fardigt utfér Du 3 Steg kontrollen och
ansluter ledningarna till transformatorns primarsida igen.
KOM IHAG ATT KONTROLLERA 4 STEG
1) Anslut alla ledningar som anvants vid testning
2) Satt tillbaka yiterhdljet.
3) Anslut strémkallan pa nytt.
4) S&tt pa ugnen. Kontrollera alla funktioner.
Mikrovagsugnar far inte anvandas tomma. Kontrollera
mikrovagsstralningen i olika delar av ugnen genom att
placera en kopp med kallt vatten pa ugnens tallrik, stang
dérren, stall in HIGH och stall in 2 minuter pa timern. Nar
tvA minuter har gatt (timem visar 0) kontrollerar du om
vattnet ar varmt. Om vattnet fortfarande ar kallt utfér Du 3
steg kontroller och kontrollerar anslutningarna till varje
enskild komponent pa nytt.
Nar all service ar klar och ugnen ihopskruvad skall
ugnens uteffekt och eventuellt mikrovagslackage
kontrolleras.
R-951 - 5
