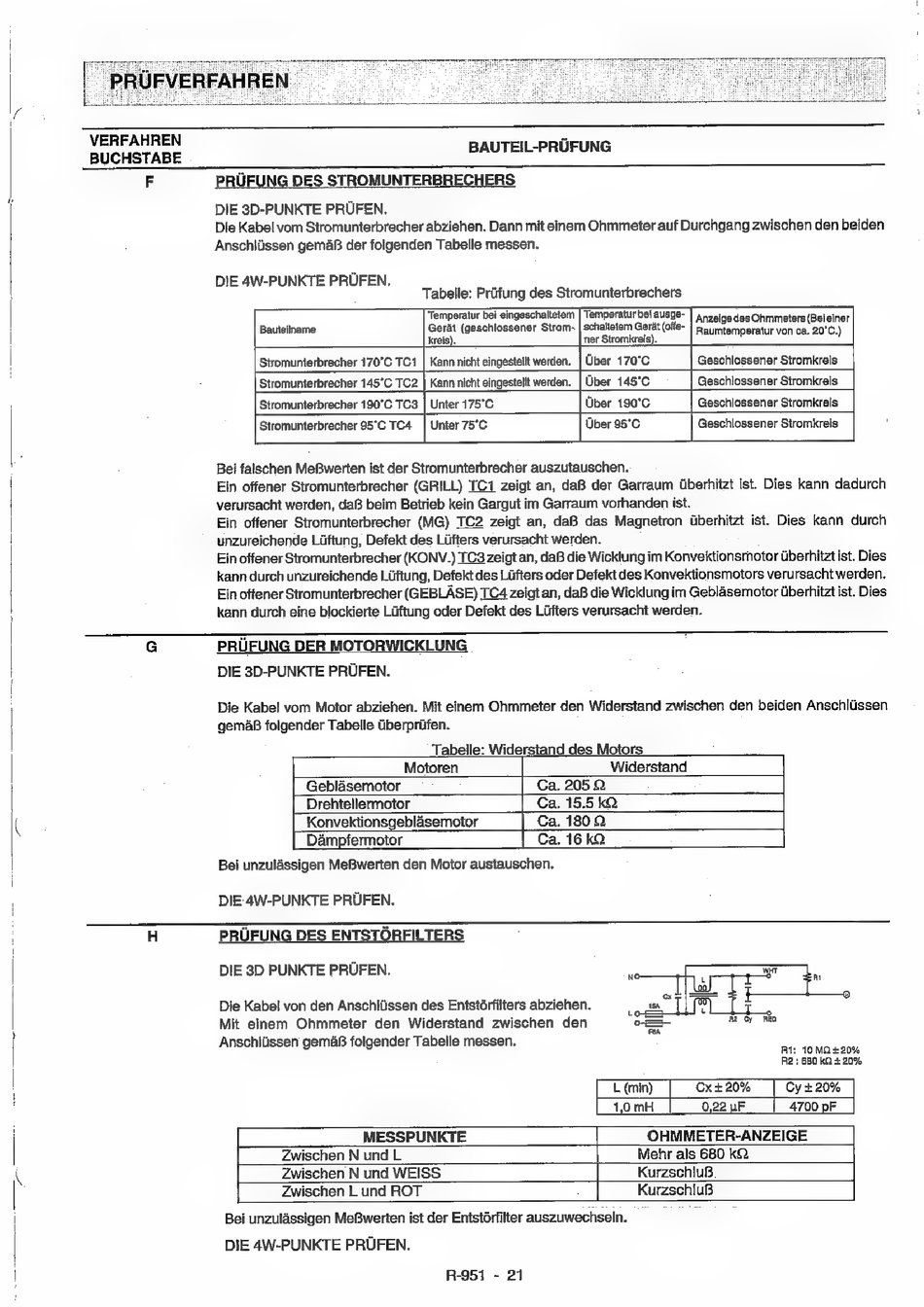

Sharp R-951 Serviceanleitung Seite 21

VERFAHREN
BUCHSTABE BAUTEIL-PRUFUNG
F PRUFUNG DES STROMUNTERBRECHERS
DIE 3D-PUNKTE PRUFEN.
Die Kabel vom Stromunterbrecher abziehen. Dann mit einem Ohmmeter auf Durchgang zwischen den beiden
Anschiiissen gemaB der folgenden Tabelle messen.
DIE 4W-PUNKTE PRUFEN.
Tabelle: Priifung des Stromunterbrechers
"Temperatur bei eingeschaltetem | Temperatur bel ausge-
= earn
krels).
ner Stromkreis).
' S s
Stromunterbracher 170°C To1
Stromunterbrecher 145°C TC2 | Kann nicht eingestellt werden. | Uber 145°C Geschlossener Stromkreis
| Stromunterbrecher 190°C TCS | Unter 175°C | Uber 190°C | Geschlossener Stromkreis |
| Stemunterbrecher 95°C TC4 | Unter 75°C
| Uber 95°C
| Geschlossener Stromkreis
|
Bei falschen MeBwerten ist der Stromunterbrecher auszutauschen.
Ein offener Stromunterbrecher (GRILL) TC1 zeigt an, daB der Garraum Uberhitzt ist. Dies kann dadurch
verursacht werden, da beim Betrieb kein Gargut im Garraum vorhanden ist.
Ein offener Stromunterbrecher (MG) TC2 zeigt an, daB das Magnetron iiberhitzt ist. Dies kann durch
unzureichende Liftung, Defekt des Ltifters verursacht werden.
Ein offener Stromunterbrecher (KONV.) TC3 zeigt an, daB die Wicklung im Konvektionsmotor fiberhitzt ist. Dies
kann durch unzureichende Liftung, Defekt des Lifters oder Defekt des Konvektionsmotors verursacht werden.
Ein offener Stromunterbrecher (GEBLASE) TC4 zeigt an, daB die Wicklung im Geblasemotor dberhitzt ist. Dies
kann durch eine blockierte Liiftung oder Defekt des Liifters verursacht werden.
G PRUFUNG DER MOTORWICKLUNG
DIE 3D-PUNKTE PRUFEN.
Die Kabel vom Motor abziehen. Mit einem Ohmmeter den Widerstand zwischen den beiden Anschliissen
gemaB folgender Tabelle berpriifen.
Tabelle: Widerstand des Motors
Motoren Widerstand
Geblasemotor Ca. 205 Q
Drehtellermotor Ca. 15.5 kQ
Konvektionsgeblasemotor Ca. 180 2
Dampfermotor Ca. 16 kQ _|
Bei unzuldssigen MeBwerten den Motor austauschen.
DIE 4W-PUNKTE PRUFEN.
H PRUFUNG DES ENTSTORFILTERS
DIE 3D PUNKTE PRUFEN. " ; wir eo
Die Kabel von den Anschitissen des Entstérfilters abziehen. od 2 '
Mit einem Ohmmeter den Widerstand zwischen den a a
Anschltissen gemaB folgender Tabelle messen.
Ri; 10MQ+20%
R2: 6B0kQ4 20%
L (min) Cx + 20% Cy +20%
10mH | 0,22uF_ 4700 pF
MESSPUNKTE OHMMETER-ANZEIGE
Zwischen N und L Mehr als 680 kQ
Zwischen N und WEISS KurzschiuB
Zwischen L und ROT KurzschiuB
Bei unzulassigen MeBwerten ist der Entstérfilter auszuwechseln.
DIE 4W-PUNKTE PRUFEN.
R-951 - 21
