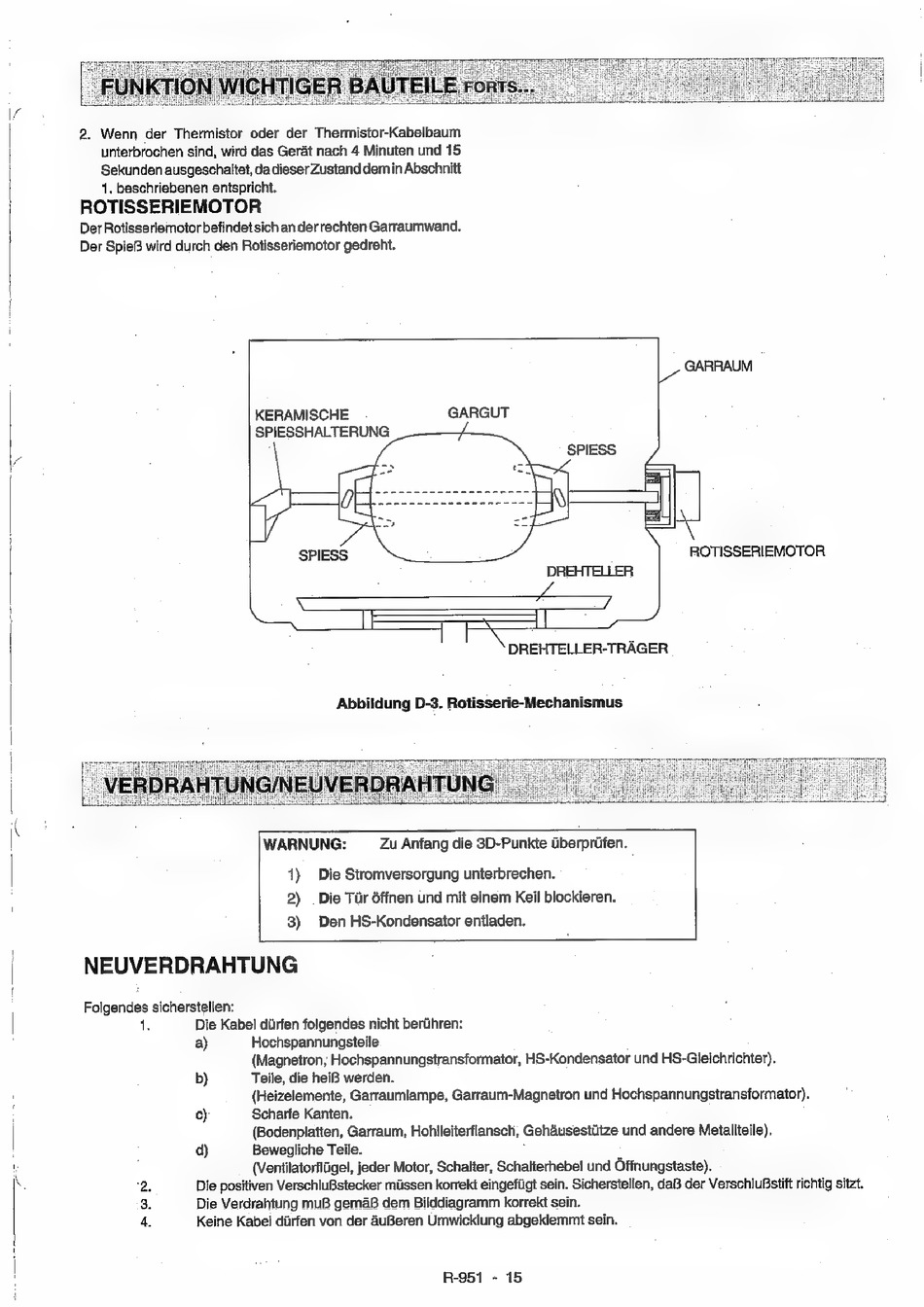

Neuverdrahtung - Sharp R-951 Serviceanleitung

2. Wenn der Thermistor oder der Thermistor-Kabelbaum
unterbrochen sind, wird das Gerat nach 4 Minuten und 15
Sekunden ausgeschaltet, da dieser Zustand demin Abschnitt
1. beschriebenen entspricht.
ROTISSERIEMOTOR
Der Rotisseriemotor befindet sich an der rechten Garraumwand.
Der Spie® wird durch den Rotisseriemotor gedreht.
GARRAUM -
SPIESSHALTERUNG
SPIESS
DREHTELLER
X 7
een | TE os 7
DREHTELLER-TRAGER
Abbildung D-3. Rotisserie-Mechanismus
WARNUNG: Zu Anfang die 3D-Punkte dberprifen.
1) Die Stromversorgung unterbrechen.
2) _ Die Tir dffnen und mit einem Keil blockieren.
3) Den HS-Kondensator entladen.
NEUVERDRAHTUNG
Folgendes sicherstellen:
1. Die Kabel diirfen folgendes nicht beriihren:
a) Hochspannungsteile
(Magnetron, Hochspannungstransformator, HS-Kondensator und HS-Gleichrichter).
b) Teile, die heifS werden.
(Heizelemente, Garraumlampe, Garraum-Magnetron und Hochspannungstransformator).
c) Scharfe Kanten.
(Bodenplatten, Garraum, Hohileiterflansch, Gehausesttitze und andere Metallteile).
d) Bewegliche Teile. :
(Ventilatorfliigel, jeder Motor, Schalter, Schalterhebe! und Offnungstaste).
R-951 - 15
