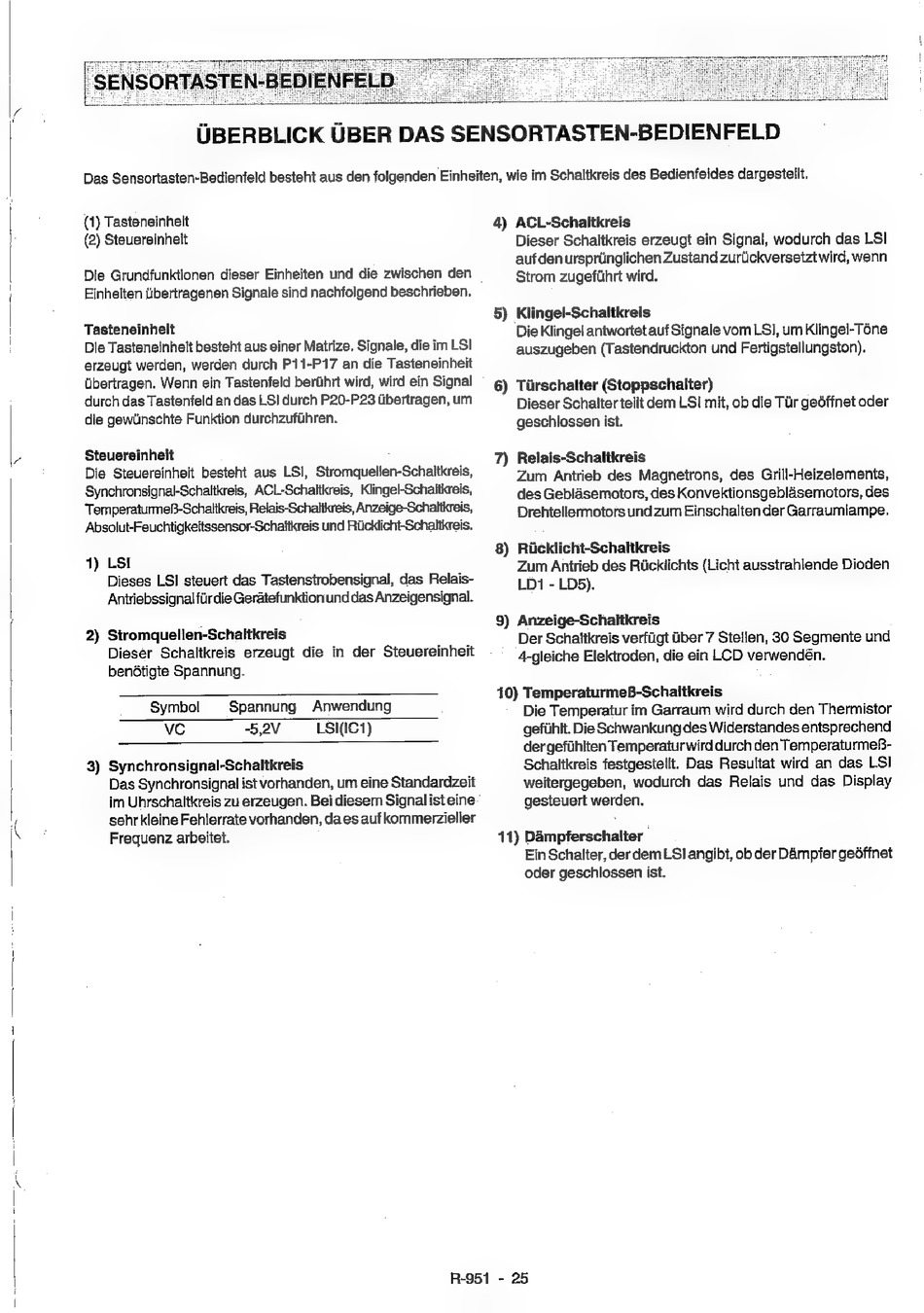

Sharp R-951 Serviceanleitung Seite 25

Inhaltsverzeichnis
(1) Tasteneinheit
(2) Steuereinheit
Tasteneinheit
Die Tasteneinheit besteht aus einer Matrize. Signale, die im LSI
erzeugt werden, werden durch P11-P17 an die Tasteneinheit
Ubertragen. Wenn ein Tastenfeld beriihrt wird, wird ein Signal
durch das Tastenfeld an das LSI durch P20-P23 Gbertragen, um
die gewiinschte Funktion durchzufiihren.
Steuereinheit
Die Steuereinheit besteht aus LSI, Stromquellen-Schaltkreis,
Synchronsignal-Schaltkreis, ACL-Schaltkreis, Klingel-Schaltkreis,
TemperaturmeB-Schaltkreis, Relais-Schaltkreis, Anzeige-Schaltkreis,
Absolut-Feuchtigkeitssensor-Schaltkreis und Riicklicht-Schaltkreis.
1) LSI!
Dieses LSI steuert das Tastenstrobensignal, das Relais-
Antriebssignal fiir die Geratefunktion unddas Anzeigensignal.
2) Stromquellen-Schaltkreis
Dieser Schaltkreis erzeugt die in der Steuereinheit
benétigte Spannung.
Symbol
Spannung
Anwendung
VC
-5,2V
LSI(IC1)
3) Synchronsignal-Schaltkreis
Das Synchronsignal ist vorhanden, um eine Standardzeit
im Uhrschaltkreis zu erzeugen. Bei diesem Signal ist eine
sehr kleine Fehlerrate vorhanden, daes auf kommerzieller
Frequenz arbeitet.
4) ACL-Schaltkreis
Dieser Schaltkreis erzeugt ein Signal, wodurch das LSI
auf den urspriinglichen Zustand zurtickversetzt
wird, wenn
Strom zugefiihrt wird.
5)
Klingel-Schaltkreis
Die Klingel antwortet
auf Signale vom LSI, um Klingel-Téne
auszugeben (Tastendruckton und Fertigstellungston).
6)
~
Tiirschalter (Stoppschalter)
Dieser Schalter teilt dem LSI mit, ob die Tir geéffnet oder
geschlossen ist.
7) Relais-Schaltkreis
Zum Antrieb des Magnetrons, des Grill-Heizelements,
des Gebldsemotors, des Konvektionsgeblasemotors, des
Drehtellermotors und zum Einschalten der Garraumlampe.
8) Riicklicht-Schaltkreis
Zum Antrieb des Ricklichts (Licht ausstrahlende Dioden
LD - LDS).
9) Anzeige-Schaltkreis
Der Schaitkreis verfiigt Uber 7 Stellen, 30 Segmente und
4-gleiche Elektroden, die ein LCD verwendén.
10) TemperaturmeB-Schaltkreis
Die Temperatur im Garraum wird durch den Thermistor
gefiihit. Die Schwankung des Widerstandes entsprechend
der gefilhiten Temperatur
wird durch den TemperaturmeB-
Schaltkreis festgestellt. Das Resultat wird an das LSI
weitergegeben, wodurch das Relais und das Display
gesteuert werden.
11) Dampferschalter
Ein Schalter, der dem LS] angibt, ob der Dampfer ge6finet
oder geschlossen ist.
