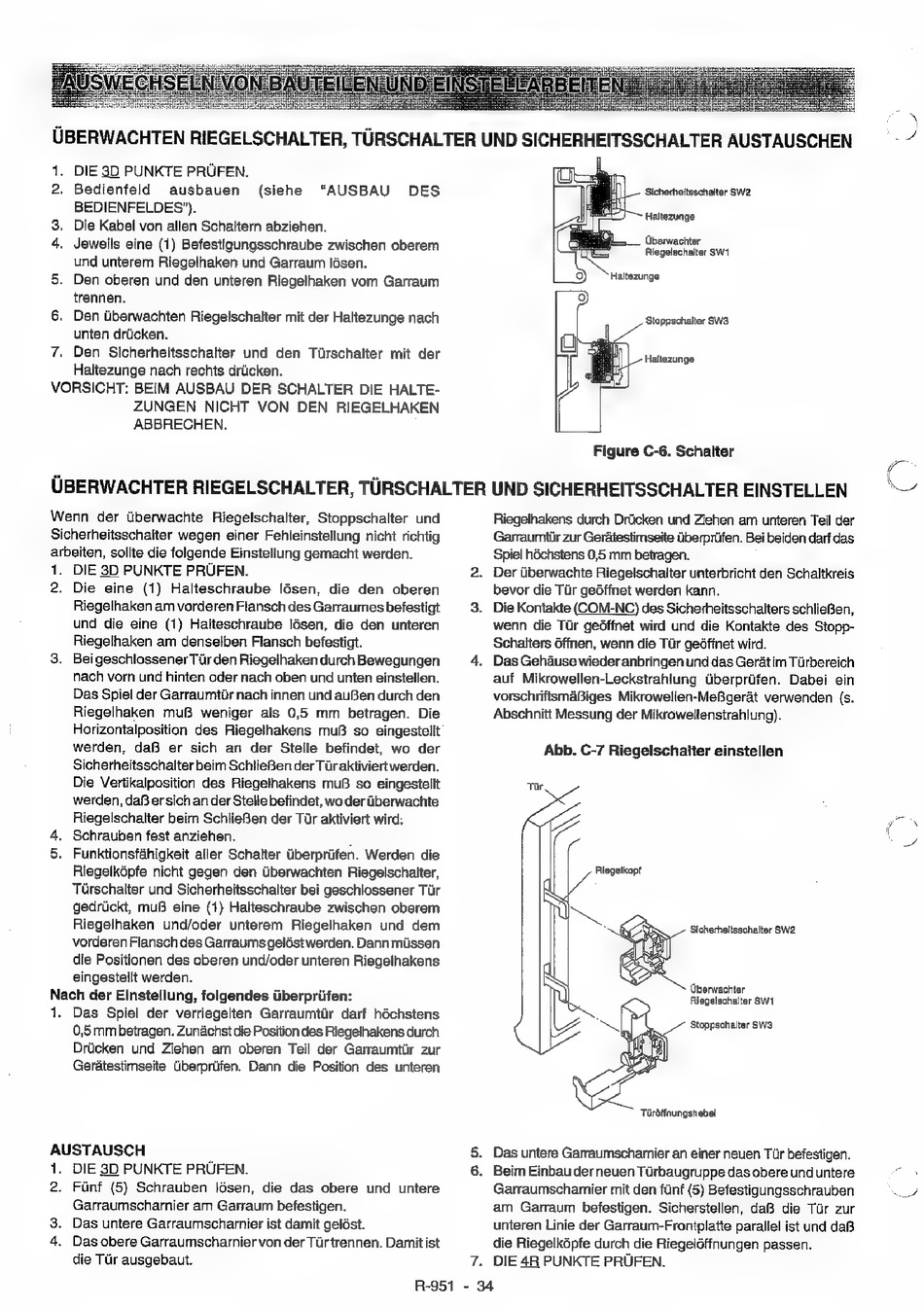

Sharp R-951 Serviceanleitung Seite 34

1. DIE 3D PUNKTE PRUFEN.
2, Bedienfeld ausbauen
BEDIENFELDES').
3. Die Kabel von allen Schaltern abziehen.
4. Jeweils eine (1) Befestigungsschraube zwischen oberem
und unterem Riegelhaken und Garraum lésen.
5. Den oberen und den unteren Riegelhaken vom Garraum
trennen.
6. Den iberwachten Riegelschalter mit der Haltezunge nach
unten drticken.
7. Den Sicherheitsschalter und den Turschalter mit der
Haltezunge nach rechts driicken.
VORSICHT: BEIM AUSBAU DER SCHALTER DIE HALTE-
ZUNGEN NICHT VON DEN RIEGELHAKEN
ABBRECHEN.
(siehe "AUSBAU DES
Uberwachter
Riegelschalter SW1
Haltezunge
Stoppschalter SW3
Haltezunge
Figure C-6. Schalter
Wenn der tiberwachte Riegelschalter, Stoppschalter und
Sicherheitsschalter wegen einer Fehleinstellung nicht richtig
arbeiten, sollte die folgende Einstellung gemacht werden.
1. DIE 3D PUNKTE PRUFEN.
2. Die eine (1) Halteschraube lésen, die den oberen
Riegelhaken am vorderen Flansch des Garraumes befestigt
und die eine (1) Halteschraube lésen, die den unteren
Riegelhaken am denselben Flansch befestigt.
3. Beigeschlossener Tir den Riegelhaken durch Bewegungen
nach vorn und hinten oder nach oben und unten einstellen.
Das Spiel der Garraumtir nach innen und auBen durch den
Riegelhaken muB weniger als 0,5 mm betragen. Die
Horizontalposition des Riegelhakens muB so eingestellt
werden, da er sich an der Stelle befindet, wo der
Sicherheitsschalter beim SchlieBen der Tir aktiviert werden.
Die Vertikalposition des Riegelhakens muB so eingestellt
werden, da ersichan der Stelle befindet, wo der iberwachte
Riegelschalter beim SchlieBen der Tur aktiviert wird:
4. Schrauben fest anziehen. :
5. Funktionsfahigkeit aller Schalter Uberprifen. Werden die
Riegelképfe nicht gegen den tiberwachten Riegelschalter,
Turschalter und Sicherheitsschalter bei geschlossener Tir
gedriickt, muB eine (1) Halteschraube zwischen oberem
Riegelhaken und/oder unterem Riegelhaken und dem
vorderen Flansch des Garraums gelést werden. Dann miissen
die Positionen des oberen und/oder unteren Riegelhakens
eingestellt werden.
Nach der Einstellung, folgendes iberpriifen:
1. Das Spiel der verriegelten Garraumtiir darf héchstens
0,5 mm betragen. Zunachst die Position des Riegelhakens durch
Drlicken und Ziehen am oberen Teil der Garraumtiir zur
Geratestimseite Gberpriifen. Dann die Position des unteren
AUSTAUSCH
1, DIE 3D PUNKTE PRUFEN.
2. Fiinf (5) Schrauben lésen, die das obere und untere
Garraumscharnier am Garraum befestigen.
3. Das untere Garraumscharnier ist damit gelést.
4. Das obere Garraumscharnier von der Tirtrennen. Damitist
die Tur ausgebaut.
Riegelhakens durch Drticken und Ziehen am unteren Teil der
Garraumtir zur Geratestirnseite Uberpriifen. Bei beiden darf das
Spiel héchstens 0,5 mm betragen.
2. Der iberwachte Riegelschalter unterbricht den Schaltkreis
bevor die Tur gedffnet werden kann.
3. Die Kontakte (GOM-NC) des Sicherheitsschalters schlieBen,
wenn die Tir gedffnet wird und die Kontakte des Stopp-
Schalters 6ffnen, wenn die Tir geéfinet wird.
4. Das Gehause wieder anbringen und das Geratim Tirbereich
auf Mikrowellen-Leckstrahlung Uberprifen. Dabei ein
vorschriftsmaBiges Mikrowellen-MeBgerat verwenden (s.
Abschnitt Messung der Mikrowellenstrahlung).
Abb. C-7 Riegelschalter einstellen
ee
Riegelkopt
Sicherheitsschalter SW2
Uberwachter
Riegelschalter SW1
Stoppschalter SWS
Tirdfinungshebel
5. Das untere Garraumschamier an einer neuen Tir befestigen.
6. Beim Einbau der neuen Tirbaugruppe das obere und untere
Garraumscharnier mit den fuinf (5) Befestigungsschrauben
am Garraum befestigen. Sicherstellen, daB die Tir zur
unteren Linie der Garraum-Frontplatte parallel ist und daB
die Riegelképfe durch die Riegeldffnungen passen.
7. DIE 4R PUNKTE PRUFEN.
R-951 - 34
