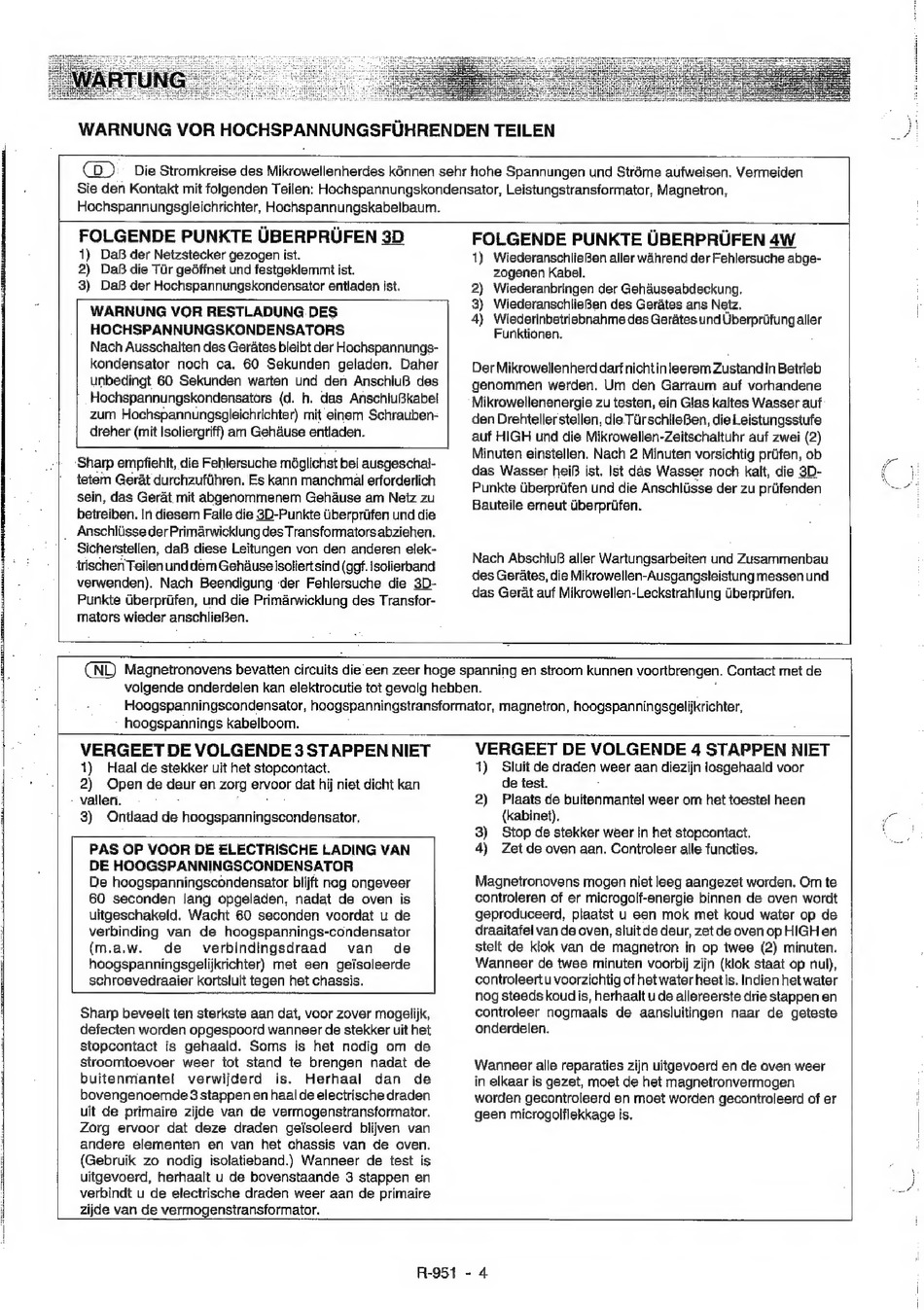

Warnung Vor Hochspannungsfuhrenden Teilen - Sharp R-951 Serviceanleitung

WARNUNG VOR HOCHSPANNUNGSFUHRENDEN TEILEN
() _ Die Stromkreise des Mikrowellenherdes konnen sehr hohe Spannungen und Stréme aufweisen. Vermeiden
Sie den Kontakt mit folgenden Teilen: Hochspannungskondensator, Leistungstransformator, Magnetron,
Hochspannungsgleichrichter, Hochspannungskabelbaum.
FOLGENDE PUNKTE UBERPRUFEN 3D
1) DaB der Netzstecker gezogen ist.
2) DaB die Tir gedfinet und festgeklemmt ist.
3) DaB der Hochspannungskondensator entladen ist.
WARNUNG VOR RESTLADUNG DES
HOCHSPANNUNGSKONDENSATORS
Nach Ausschaliten des Gerates bleibt der Hochspannungs-
kondensator noch ca. 60 Sekunden geladen. Daher
unbedingt 60 Sekunden warten und den AnschluB des
Hochspannungskondensators (d. h. das Anschlukabet
zum Hochspannungsgleichrichter) mit einem Schrauben-
dreher (mit Isoliergriff) am Gehause entladen.
Sharp empfiehtt, die Fehlersuche méglichst bei ausgeschal-
tetem Gerat durchzufiihren. Es kann manchmal erforderlich
sein, das Gerat mit abgenommenem Gehause am Netz zu
betreiben. In diesem Falle die 3D-Punkte tiberpriifen und die
_ Anschilisse der Primarwicklung des Transformators abziehen.
Sicherstellen, daB diese Leitungen von den anderen elek-
trischen Teilen und dem Gehause isoliert sind (ggf. lsolierband
verwenden). Nach Beendigung der Fehlersuche die 3D-
Punkte Gberprifen, und die Primarwicklung des Transfor-
mators wieder anschlieBen.
FOLGENDE PUNKTE UBERPRUFEN 4W
1) WiederanschlieBen aller wahrend der Fehlersuche abge-
zogenen Kabel.
2) Wiederanbringen der Gehauseabdeckung.
3) WiederanschlieBen des Gerates ans Netz.
4) Wiederinbetriebnahme des Gerates und Uberpriifung aller
Funktionen.
Der Mikrowellenherd darf nichtinleerem Zustandin Betrieb
genommen werden. Um den Garraum auf vorhandene
Mikrowellenenergie zu testen, ein Glas kaltes Wasser auf
den Drehtellerstellen, die. Tar schlieBen, die Leistungsstufe
auf HIGH und die Mikrowellen-Zeitschaltuhr auf zwei (2)
Minuten einstellen. Nach 2 Minuten vorsichtig priifen, ob
das Wasser hei? ist. Ist das Wasser noch kalt, die 3D-
Punkte Uberpriifen und die Anschltisse der zu priifenden
Bauteile erneut tiberpriifen.
Nach AbschluB aller Wartungsarbeiten und Zusammenbau
des Gerates, die Mikrowellen-Ausgangsleistung messen und
das Gerat auf Mikrowellen-Leckstrahlung Uberpriifen.
Magnetronovens bevatten circuits die een zeer hoge spanning en stroom kunnen voortbrengen. Contact met de
volgende onderdelen kan elektrocutie tot gevolg hebben.
Hoogspanningscondensator, hoagspanningstransformator, magnetron, hoogspanningsgelijkrichter,
hoogspannings kabelboom.
VERGEET DE VOLGENDE 3 STAPPEN NIET
1) Haal de stekker uit het stopcontact.
2) Open de deur en zorg ervoor dat hij niet dicht kan
- vallen. : :
3) Ontlaad de hoogspanningscondensator.
PAS OP VOOR DE ELECTRISCHE LADING VAN
DE HOOGSPANNINGSCONDENSATOR
De hoogspanningscondensator blijft nog ongeveer
60 seconden lang opgeladen, nadat de oven is
uitgeschakeld. Wacht 60 seconden voordat u de
verbinding van de hoogspannings-condensator
(m.a.w. de verbindingsdraad van de
hoogspanningsgelijkrichter) met een geisoleerde
schroevedraaier kortsluit tegen het chassis.
Sharp beveelt ten sterkste aan dat, voor zover mogelijk,
defecten worden opgespoord wanneer de stekker uit het
stopcontact is gehaald. Soms is het nodig om de
stroomtoevoer weer tot stand te brengen nadat de
buitenmantel verwijderd is. Herhaal dan de
bovengenoemde 3 stappen en haal de electrische draden
uit de primaire zijde van de vermogenstransformator.
Zorg ervoor dat deze draden geisoleerd blijven van
andere elementen en van het chassis van de oven.
(Gebruik zo nodig isolatieband.) Wanneer de test is
uitgevoerd, herhaalt u de bovenstaande 3 stappen en
verbindt u de electrische draden weer aan de primaire
zijde van de vermogenstransformator.
VERGEET DE VOLGENDE 4 STAPPEN NIET
1) Sluit de draden weer aan diezijn losgehaald voor
de test.
2) Plaats de buitenmantel weer om het toestel heen
(kabinet).
3) Stop de stekker weer in het stopcontact.
4) Zet de oven aan. Controleer alle functies.
Magnetronovens mogen niet leeg aangezet worden. Om te
controleren of er microgolf-energie binnen de oven wordt
geproduceerd, plaatst u een mok met koud water op de
draaitafel van de oven, sluit de deur, zet de oven op HIGH en
stelt de klok van de magnetron in op twee (2) minuten.
Wanneer de twee minuten voorbij zijn (klok staat op nul),
controleert u voorzichtig of het water heetis. Indien het water
nog steeds koud is, herhaalt u de allereerste drie stappen en
controleer nogmaals de aansluitingen naar de geteste
onderdelen.
Wanneer alle reparaties zijn uitgevoerd en de oven weer
in elkaar is gezet, moet de het magnetronvermogen
worden gecontroleerd en moet worden gecontroleerd of er
geen microgolflekkage is.
R-951 - 4
