R-220A(BAW/IN)
P-220A(BAV)

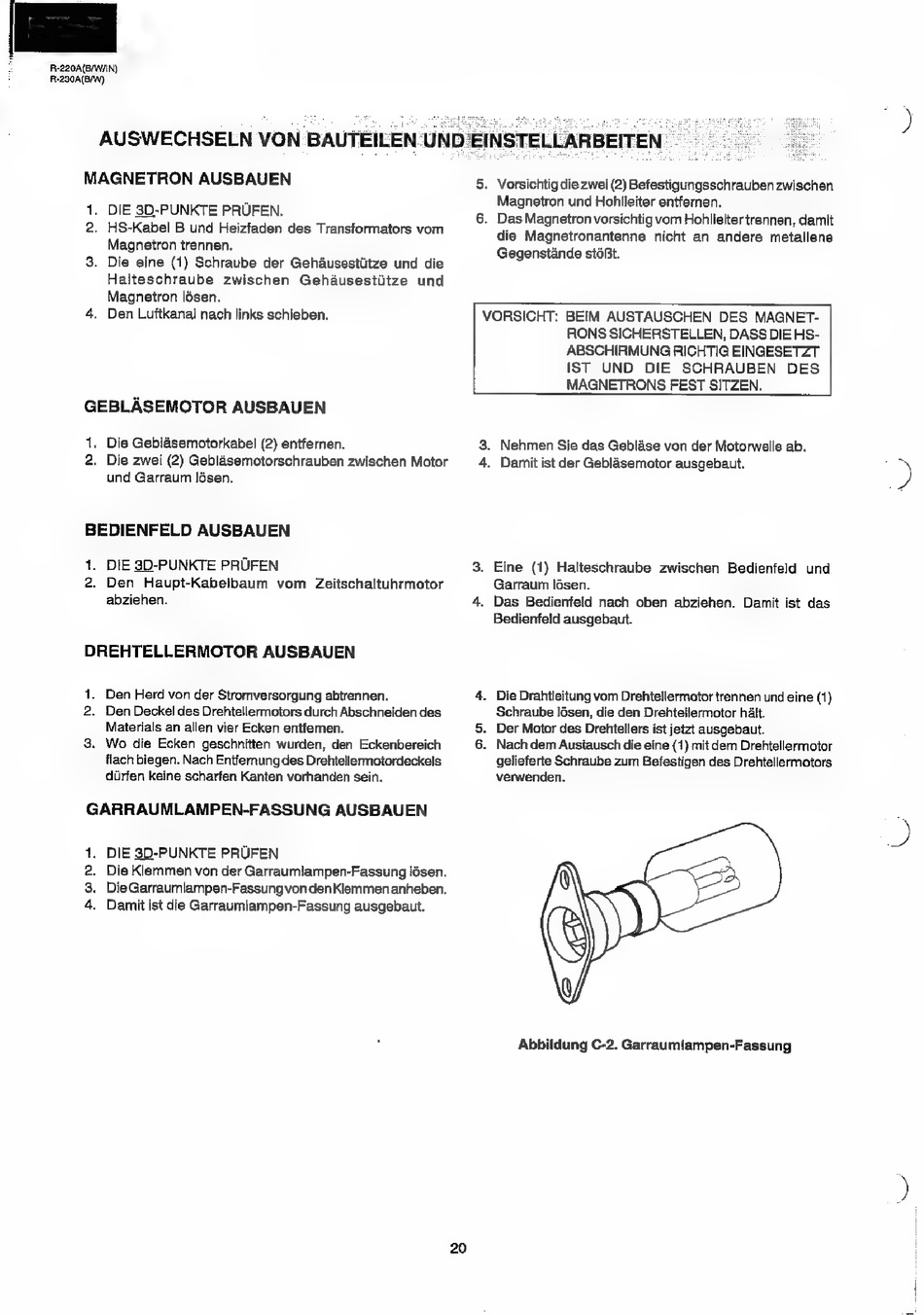

AUSWECHSELN VON BAUTEILEN UNDEINSTELLARBEITEN
MAGNETRON AUSBAUEN
DIE 30-PUNKTE PRUFEN.
HS-Kabel B und Heizfaden des Transformators vom
Magnetron trennen.
Die eine (1) Schraube der Gehausestiitze und die
Halteschraube
zwischen
Gehausestitze
und
Magnetron lésen.
Den Luftkanal nach links schieben.
=
GEBLASEMOTOR AUSBAUEN
1. Die Geblasemotorkabel (2) entfernen.
2. Die zwei (2) Geblasemotorschrauben zwischen Motor
und Garraum ldsen.
BEDIENFELD AUSBAUEN
1. DIE 3D-PUNKTE PRUFEN
2. Den
Haupt-Kabelbaum
vom
Zeitschaltuhrmotor
abziehen.
DREHTELLERMOTOR AUSBAUEN
=
Den Herd von der Stromversorgung abtrennen.
Den Deckel des Drehtellermotors durch Abschneiden des
Materials an allen vier Ecken entfernen.
Wo die Ecken geschnitten wurden, den Eckenbereich
flach biegen. Nach Entfemung des Drehtellermotordeckels
dirfen keine scharfen Kanten vorhanden sein.
GARRAUMLAMPEN-FASSUNG AUSBAUEN
DIE 3D-PUNKTE PRUFEN
Die Klemmen von der Garraumlampen-Fassung lésen.
Die Garraumlampen-Fassung von denKlemmenanheben.
Damit ist die Garraumlampen-Fassung ausgebaut.
PONS
20
5. Vorsichtig die zwei (2) Befestigungsschrauben zwischen
Magnetron und Hohlleiter entfernen.
6. Das Magnetron vorsichtig vom Hohlleitertrennen, damit
die Magnetronantenne
nicht an andere metallene
Gegenstande siéBt.
VORSICHT:
BEIM AUSTAUSCHEN
DES MAGNET-
RONS SICHERSTELLEN, DASS DIE HS-
ABSCHIRMUNG RICHTIG EINGESETZT
IST
UND
DIE
SCHRAUBEN
DES
MAGNETRONS FEST SITZEN.
3. Nehmen Sie das Geblase von der Motorwelle ab.
4, Dammit ist der Geblasemotor ausgebaut.
Eine (1) Halteschraube
zwischen
Bedienfeld
und
Garraum lésen.
Das Bedienfeld nach oben abziehen.
Damit ist das
Bedienteld ausgebaut.
. Die Drahtleitung vom Drehtellermotor trennen und eine (1)
Schraube lésen, die den Drehtellermotor halt.
. Der Motor des Drehtellers ist jetzt ausgebaut.
. Nach dem Ausiausch die eine (1) mit dem Drehtellermotor
gelieferte Schraube zum Befestigen des Drehtellermotors
verwenden.
Abbildung C-2. Garraumlampen-Fassung
