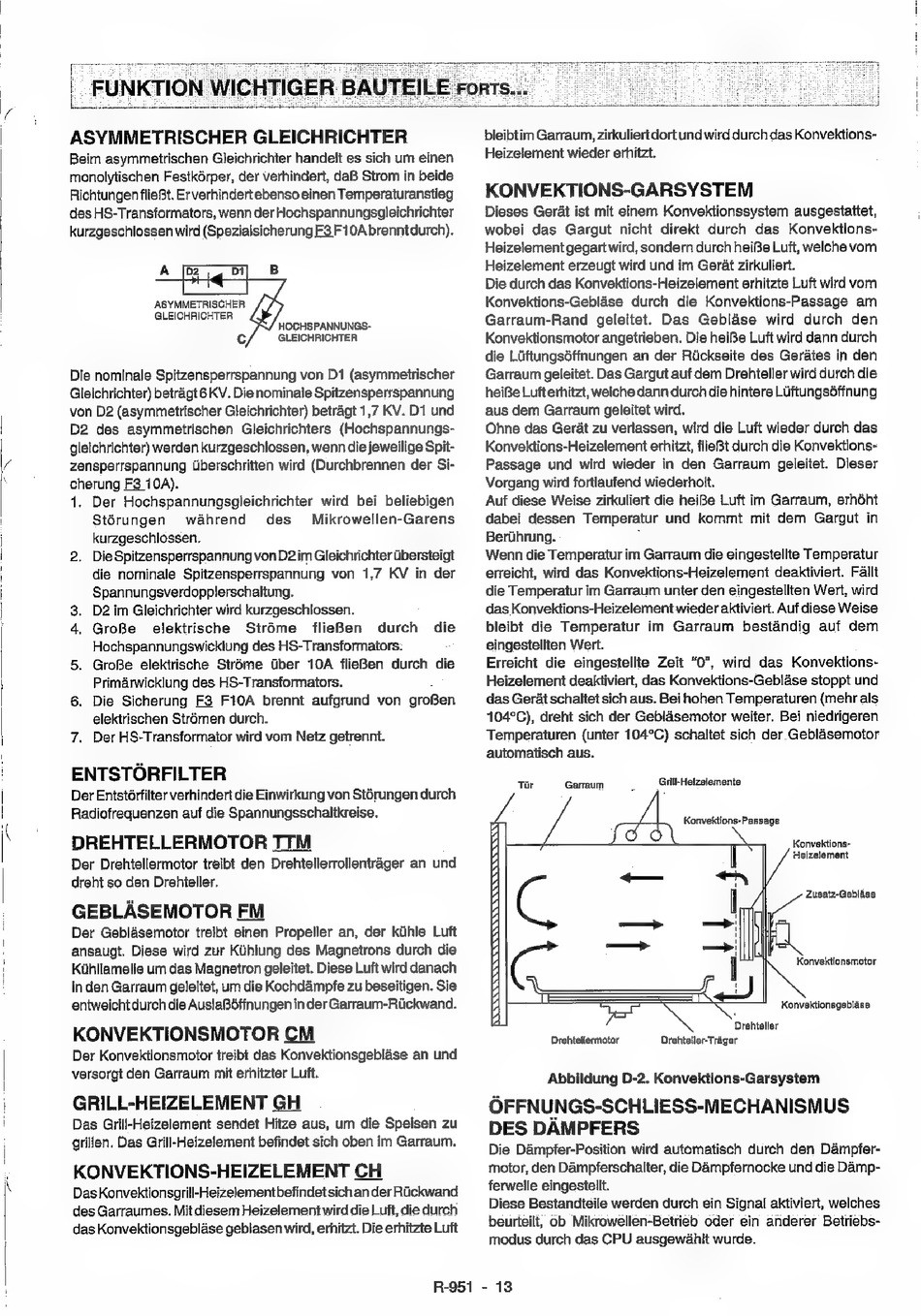

Sharp R-951 Serviceanleitung Seite 13

ASYMMETRISCHER GLEICHRICHTER
Beim asymmetrischen Gleichrichter handelt es sich um einen
monolytischen Festkérper, der verhindert, daB Strom in beide
Richtungen flieSt. Erverhindert ebenso einen Temperaturanstieg
des HS-Transformators, wenn der Hochspannungsgleichrichter
kurzgeschlossen wird (Spezialsicherung F3 F10A brenntdurch).
ASYMMETRISCHER
GLEICHRICHTER ¥/
HOCHSPANNUNGS-
Cc GLEICHRICHTER
Die nominale Spitzensperrspannung von D1 (asymmetrischer
Gleichrichter) betragt 6 KV. Dienominale Spitzensperrspannung
von D2 (asymmetrischer Gleichrichter) betragt 1,7 KV. D1 und
D2 des asymmetrischen Gleichrichters (Hochspannungs-
gleichrichter) werden kurzgeschlossen, wenn die jeweilige Spit-
zensperrspannung {iberschritten wird (Durchbrennen der Si-
cherung F3 10A).
1. Der Hochspannungsgleichrichter wird bei beliebigen
Stérungen wahrend des Mikrowellen-Garens
kurzgeschlossen.
2, Die Spitzensperrspannung von D2im Gleichrichter dbersteigt
die nominale Spitzensperrspannung von 1,7 KV in der
Spannungsverdopplerschaltung.
3. D2 im Gleichrichter wird kurzgeschlossen.
4. GroBe elektrische Stréme flieBen durch die
Hochspannungswicklung des HS-Transformaitors.
5. GroBe elektrische Stréme Gber 10A flieBen durch die
Primarwicklung des HS-Transformators.
6. Die Sicherung F3 F10A brennt aufgrund von groBen
elektrischen Strémen durch.
7. Der HS-Transformator wird vom Netz getrennt.
ENTSTORFILTER
Der Entstérfilter verhinderi die Einwirkung von Stérungen durch
Radiofrequenzen auf die Spannungsschaltkreise.
DREHTELLERMOTOR TIM
Der Drehtellermotor treibt den Drehtellerrollentrager an und
dreht so den Drehteller.
GEBLASEMOTOR FM
Der Geblasemotor treibt einen Propeller an, der ktihle Luft
ansaugt. Diese wird zur Kthlung des Magnetrons durch die
Kihllamelie um das Magnetron geleitet. Diese Luft wird danach
in den Garraum geleitet, um die Kochdampfe zu beseitigen. Sie
entweicht durch die AuslaB6ffnungen in der Garraum-Riickwand.
KONVEKTIONSMOTOR CM
Der Konvektionsmotor treibt das Konvektionsgeblase an und
versorgt den Garraum mit erhitzter Luft.
GRILL-HEIZELEMENT GH
Das Grill-Heizelement sendet Hitze aus, um die Speisen zu
grillen. Das Grill-Heizelement befindet sich oben im Garraum.
KONVEKTIONS-HEIZELEMENT CH
Das Konvektionsgrill-Heizelementbefindetsich an der Rickwand
des Garraumes. Mit diesem Heizelement wird die Luft, die durch
das Konvektionsgeblase geblasen wird, erhitzt. Die erhitzte Luft
bleibtim Garraum, zirkuliert dort und wird durch das Konvektions-
Heizelement wieder erhitzt.
KONVEKTIONS-GARSYSTEM
Dieses Gerat ist mit einem Konvektionssystem ausgestattet,
wobei das Gargut nicht direkt durch das Konvektions-
Heizelement gegart wird, sondern durch heiBe Luft, welche vom
Heizelement erzeugt wird und im Gert zirkuliert.
Die durch das Konvektions-Heizelement erhitzte Luft wird vom
Konvektions-Geblase durch die Konvektions-Passage am
Garraum-Rand geleitet. Das Geblase wird durch den
Konvektionsmotor angetrieben. Die heiSe Luft wird dann durch
die Liftungs6ffnungen an der Riickseite des Gerates in den
Garraum geleitet. Das Gargut auf dem Drehteller wird durch die
heife Lufterhitzt, welche dann durch die hintere Luftungs6ffnung
aus dem Garraum geleitet wird.
Ohne das Gerat zu verlassen, wird die Luft wieder durch das
Konvektions-Heizelement erhitzt, flieSt durch die Konvektions~
Passage und wird wieder in den Garraum geleitet. Dieser
Vorgang wird fortlaufend wiederholt.
Auf diese Weise zirkuliert die heiSe Luft im Garraum, erhdéht
dabei dessen Temperatur und kommt mit dem Gargut in
Berihrung. :
Wenn die Temperatur im Garraum die eingestellte Temperatur
erreicht, wird das Konvektions-Heizelement deaktiviert. Fallt
die Temperatur im Garraum unter den eingestellten Wert, wird
das Konvektions-Heizelement wieder aktiviert. Auf diese Weise
bleibt die Temperatur im Garraum bestandig auf dem
eingestellten Wert.
Erreicht die eingestellte Zeit "O", wird das Konvektions-
Heizelemeni deaktiviert, das Konvektions-Geblase stoppt und
das Gerdat schaltet sich aus. Bei hohen Temperaturen (mehr als
104°C), dreht sich der Geblasemotor weiter. Bei niedrigeren
Temperaturen (unter 104°C) schaltet sich der.Geblasemotor
automatisch aus.
Grill-Helzelemente
el Konvektions-Passage
Konvektions-
—
Tor Garraum
Heizelement
Zusatz-Geblise
Konvektionsmotor
Konvektionsgeblase
Drehteller
Drehteller-Trager
Drehtellermotor
Abbildung D-2. Konvektions-Garsystem
OFFNUNGS-SCHLIESS-MECHANISMUS
DES DAMPFERS
Die Dampfer-Position wird automatisch durch den Dampfer-
motor, den Dampferschalter, die Dampfernocke und die Damp-
ferwelle eingestellt.
Diese Bestandteile werden durch ein Signal aktiviert, welches
beurteilt, ob Mikrowellen-Betrieb oder ein anderer Betriebs-
modus durch das CPU ausgewahit wurde.
