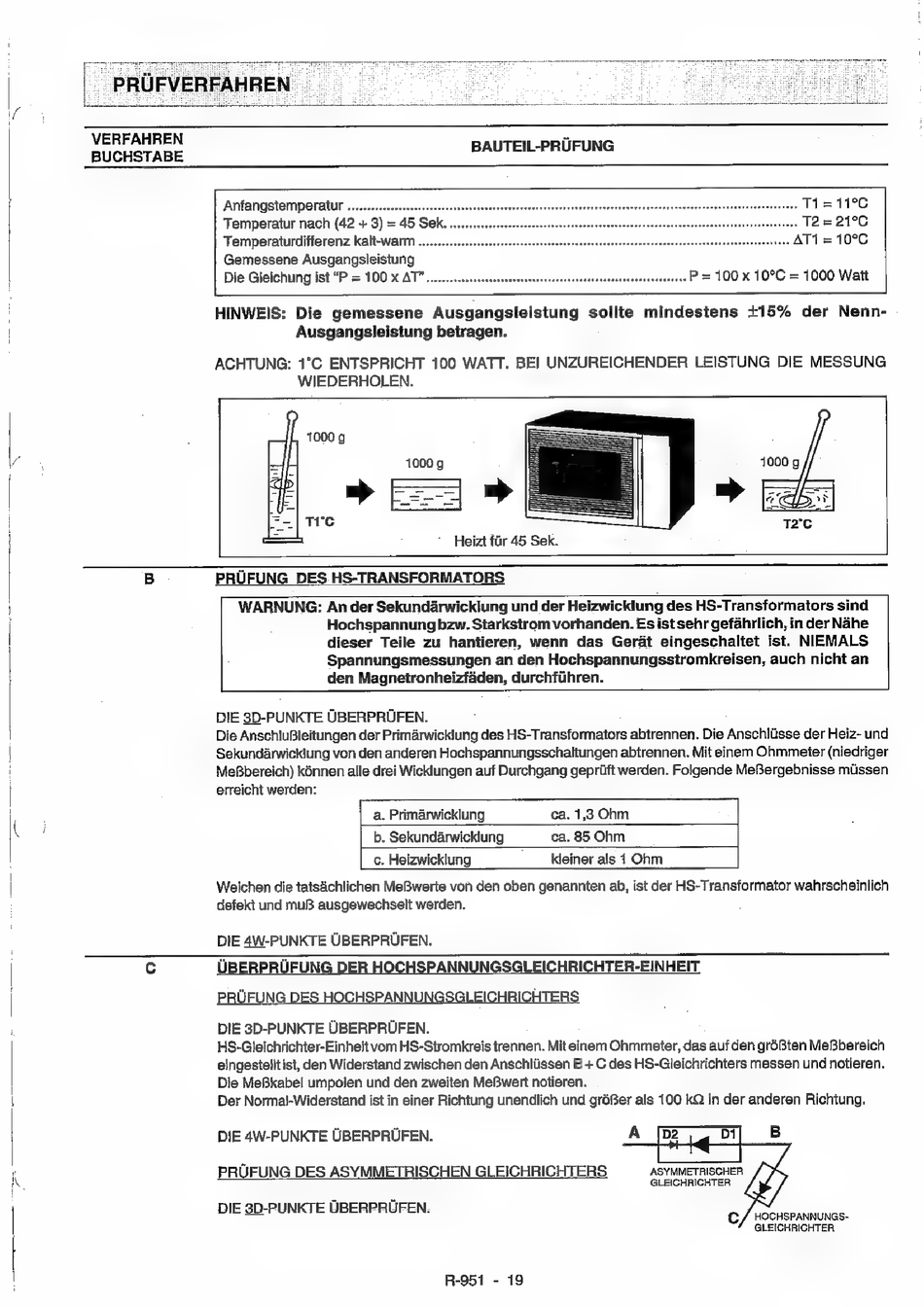

VERFAHREN
BUCHSTABE
Anfangstemperatur we T1511°C
Temperatur nach (42 + 3) = .T2=21°C
Temperaturdifferenz kalt-warm . AT1 = 10°C
Gemessene Ausgangsleistung
Die Gleichung ist "P = 100 X AT" ......ssssssscssssseeseeseessseessesssssstessesstesseerssersseese P= 100 X 10°C = 1000 Watt
HINWEIS: Die gemessene Ausgangsleistung sollte mindestens +15% der Nenn-
Ausgangsleistung betragen.
ACHTUNG: 1°C ENTSPRICHT 100 WATT. BE] UNZUREICHENDER LEISTUNG DIE MESSUNG
WIEDERHOLEN.
1000 g
| | 1000 g
> ese
TIC
— Heizt fir 45 Sek.
B PRUFUNG DES HS-TRANSFORMATORS
WARNUNG: An der Sekundarwicklung und der Heizwicklung des HS-Transformators sind
Hochspannung bzw. Starkstrom vorhanden. Es ist sehr gefahrlich, in der Nahe
dieser Teile zu hantieren, wenn das Gerat eingeschaltet ist. NIEMALS
Spannungsmessungen an den Hochspannungsstromkreisen, auch nicht an
den Magnetronheizfaden, durchfiihren.
DIE 3D-PUNKTE UBERPRUFEN.
Die AnschluBleitungen der Primarwicklung des HS-Transformators abtrennen. Die Anschliisse der Heiz- und
Sekundarwicklung von den anderen Hochspannungsschaltungen abtrennen. Mit einem Ohmmeter (niedriger
MeBbereich) k6nnen alle drei Wicklungen auf Durchgang gepriift werden. Folgende MeBergebnisse missen
erreicht werden:
a, Primarwicklung ca. 1,3 Ohm
b. Sekundarwicklung ca. 85 Ohm
c. Heizwicklung Kleiner als 1 Ohm
Weichen die tatsAchlichen MeBwerte von den oben genannten ab, ist der HS-Transformator wahrscheinlich
defekt und muB ausgewechselt werden.
DIE 4W-PUNKTE UBERPRUFEN.
c U JFUN NNUNGS ICHTER-EINHEIT
UFUN HSPAN' HTER
DIE 3D-PUNKTE UBERPRUFEN.
HS-Gleichrichter-Einheit vom HS-Stromkreis trennen. Mit einem Ohmmeter, das auf den gr6Bten MeBbereich
eingestelltist, den Widerstand zwischen den Anschliissen B + C des HS-Gleichrichters messen und notieren.
Die MeBkabel umpolen und den zweiten MeBwert notieren.
Der Normal-Widerstand ist in einer Richtung unendlich und gréBer als 100 kQ in der anderen Richtung.
DIE 4W-PUNKTE UBERPRUFEN.
GLEIGHRICHTER
DIE 8D-PUNKTE UBERPRUFEN.
HOCHSPANNUNGS-
GLEICHRICHTER
R-951 - 19
