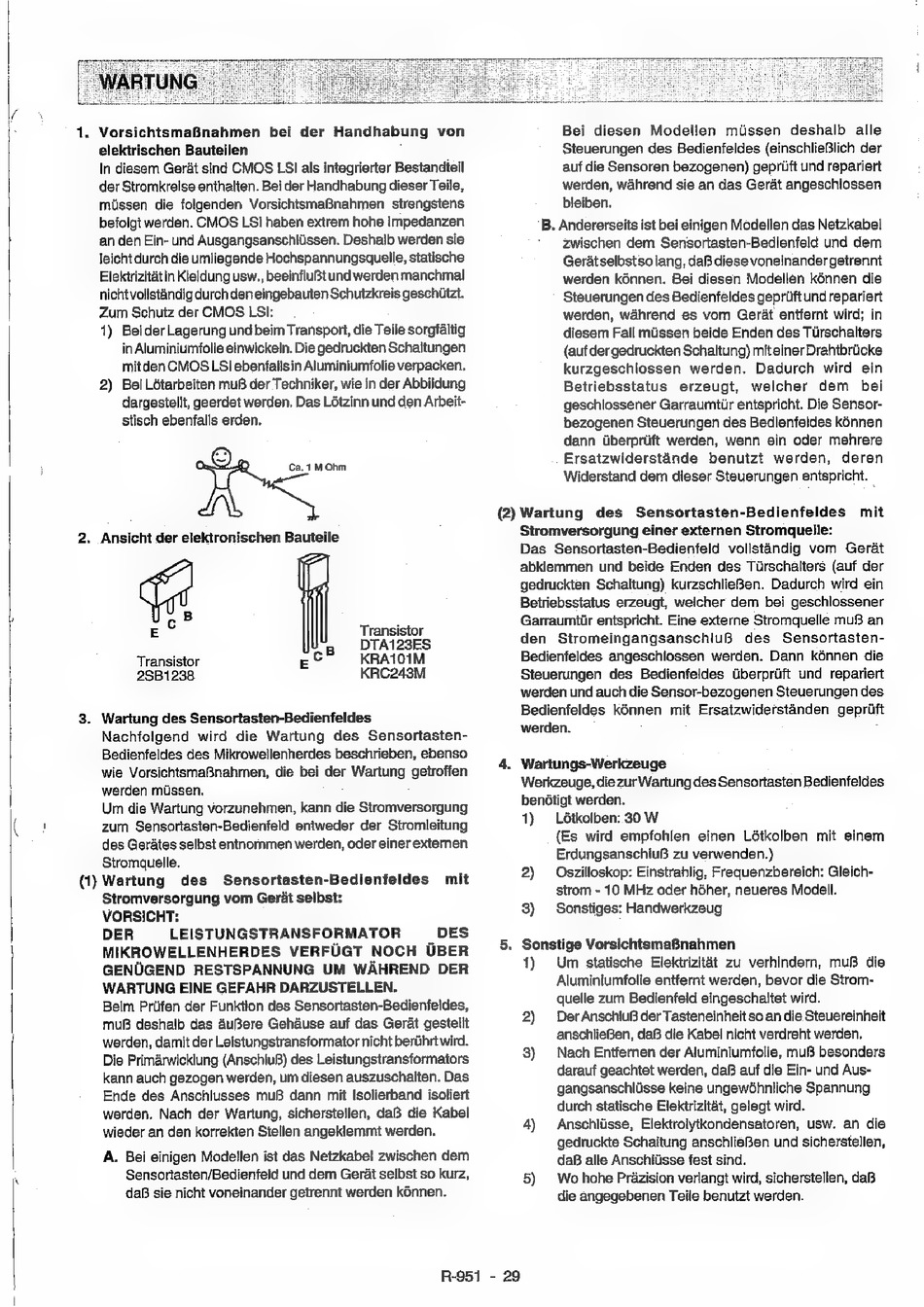

Sharp R-951 Serviceanleitung Seite 29

1. VorsichtsmaBnahmen bei der Handhabung von
elektrischen Bauteilen
In diesem Gerat sind CMOS LSI als integrierter Bestandteil
der Stromkreise enthalten. Bei der Handhabung dieser Telle,
miissen die folgenden VorsichtsmaBnahmen strengstens
befolgt werden. CMOS LSI haben extrem hohe Impedanzen
an den Ein- und Ausgangsanschiiissen. Deshalb werden sie
leicht durch die umliegende Hochspannungsquelle, statische
Elektrizitat in Kleidung usw., beeinflu3t und werden manchmal
nichtvollstandig durch den eingebauten Schutzkreis geschitzt.
Zum Schutz der CMOS LSI:
1) BeiderLagerung und beim Transport, die Teile sorgfaltig
in Aluminiumtolie einwickeln. Die gedruckten Schaltungen
mitden CMOS LSl ebenfalls in Aluminiumfolie verpacken.
2) BeiLétarbeiten muB der Techniker, wie in der Abbildung
dargestellt, geerdet werden. Das Létzinn und den Arbeit-
stisch ebenfalls erden.
Ca. 1M Ohm
(2)
2. Ansicht der elektronischen Bauteile
c B
E Transistor
pm DTA123ES
Transistor
Ec KRA101M
28B1238
KRC243M
3. Wartung des Sensortasten-Bedienfeldes
Nachfolgend wird die Wartung des Sensortasten-
Bedienfeldes des Mikrowellenherdes beschrieben, ebenso
wie VorsichtsmaBnahmen, die bei der Wartung getroffen
werden missen.
Um die Wartung vorzunehmen, kann die Stromversorgung
zum Sensortasten-Bedienfeld entweder der Stromleitung
des Gerates selbst entnommen werden, oder einer externen
Stromquelle.
(1) Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung vom Gerat selbst:
VORSICHT:
DER LEISTUNGSTRANSFORMATOR DES
MIKROWELLENHERDES VERFUGT NOCH UBER ©
GENUGEND RESTSPANNUNG UM WAHREND DER
WARTUNG EINE GEFAHR DARZUSTELLEN.
Beim Priifen der Funktion des Sensortasten-Bedienfeldes,
muB deshalb das 4uBere Gehduse auf das Gerat gestellt
werden, damit der Leistungstransformator nicht beriihrt wird.
Die Primarwicklung (Anschlu) des Leistungstransformators
kann auch gezogen werden, um diesen auszuschalten. Das
Ende des Anschlusses muB dann mit Isolierband isoliert
werden. Nach der Wartung, sicherstellen, daB die Kabel
wieder an den korrekten Stellen angeklemmt werden.
A. Bei einigen Modellen ist das Netzkabel zwischen dem
Sensortasten/Bedienfeld und dem Gerat selbst so kurz,
daB sie nicht voneinander getrennt werden k6nnen.
R-951 - 29
Bei diesen Modellen mUussen deshalb alle
Steuerungen des Bedienfeldes (einschlieBlich der
auf die Sensoren bezogenen) geprift und repariert
werden, wahrend sie an das Gerat angeschlossen
bleiben.
B. Andererseits ist bei einigen Modellen das Netzkabel
' zwischen dem Sensortasten-Bedienfeld und dem
Geratselbstso lang, daB diese voneinander getrennt
werden kénnen. Bei diesen Modellen kénnen die
Steuerungen des Bedienfeldes gepriftund repariert
werden, wahrend es vom Gerat entfernt wird; in
diesem Fall miissen beide Enden des Tirschalters
(auf der gedruckten Schaltung) miteiner Drahtbricke
kurzgeschlossen werden. Dadurch wird ein
Betriebsstatus erzeugt, welcher dem bei
geschlossener Garraumtiir entspricht. Die Sensor-
bezogenen Steuerungen des Bedienfeldes kénnen
dann tiberpriift werden, wenn ein oder mehrere
Ersatzwiderstande benutzt werden, deren
Widerstand dem dieser Steuerungen entspricht.
Wartung des Sensortasten-Bedienfeldes mit
Stromversorgung einer externen Stromquelle:
Das Sensortasten-Bedienfeld vollstandig vom Gerat
abklemmen und beide Enden des Tirschalters (auf der
gedruckten Schaltung) kurzschlieSen. Dadurch wird ein
Betriebsstatus erzeugt, welcher dem bei geschlossener
Garraumtir entspricht. Eine externe Stromquelle mu8 an
den StromeingangsanschluB des Sensortasten-
Bedienfeldes angeschlossen werden. Dann kénnen die
Steuerungen des Bedienfeldes Uberpriift und repariert
werden und auch die Sensor-bezogenen Steuerungen des
Bedienfeldes kénnen mit Ersatzwiderstanden geprift
werden. 7
Wartungs-Werkzeuge
Werkzeuge, diezur Wartung des Sensortasten Bedienfeldes
bendtigt werden.
1) Létkolben: 30 W
{Es wird empfohlen einen Létkolben mit einem
ErdungsanschiuB zu verwenden.)
2) Oszilloskop: Einstrahlig, Frequenzbereich: Gleich-
strom - 10 MHz oder hoher, neueres Modell.
8) Sonstiges: Handwerkzeug
Sonstige VorsichtsmaBnahmen
1) Um statische Elektrizitaét zu verhindern, muB die
Aluminiumfolie entfernt werden, bevor die Strom-
quelle zum Bedienfeld eingeschaltet wird.
2) DerAnschluB der Tasteneinheit so an die Steuereinheit
anschlieBen, daB die Kabel nicht verdreht werden.
8) Nach Entfernen der Aluminiumfolie, muB besonders
darauf geachtet werden, dal3 auf die Ein- und Aus-
gangsanschlisse keine ungewohnliche Spannung
durch statische Elekirizitat, gelegt wird.
4) Anschlisse, Elektrolytkondensatoren, usw. an die
gedruckte Schaltung anschlieBen und sicherstellen,
daB alle Anschiiisse fest sind.
5) Wo hohe Prazision verlangt wird, sicherstellen, daB
die angegebenen Teile benutzt werden.
