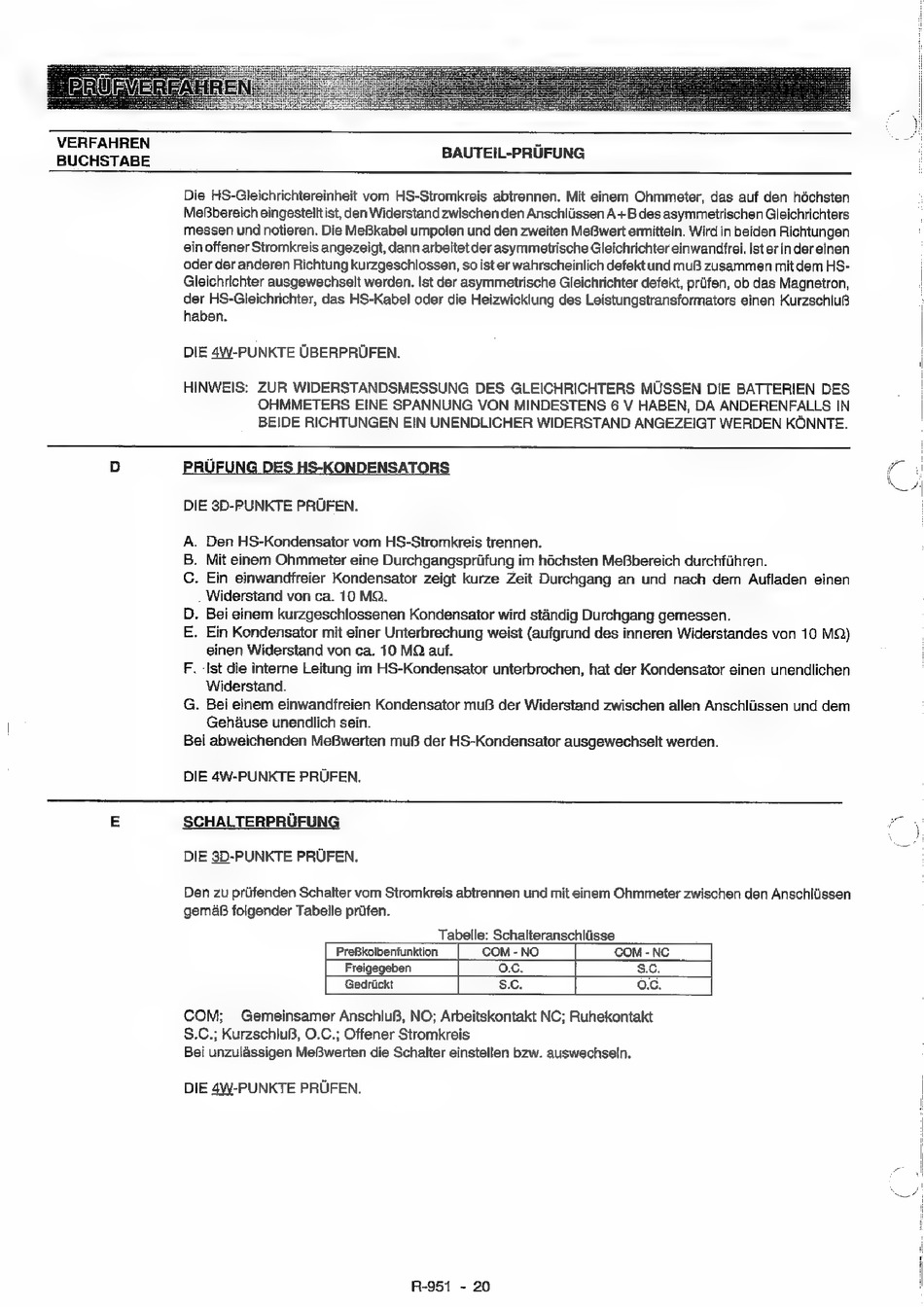

Sharp R-951 Serviceanleitung Seite 20

VERFAHREN
BUCHSTABE
BAUTEIL-PRUFUNG
Die HS-Gleichrichtereinheit vom HS-Stromkreis abtrennen. Mit einem Ohmmeter, das auf den héchsten
MeBbereich eingestelttist, den Widerstand zwischen den Anschltissen A+B des asymmetrischen Gleichrichters
messen und notieren. Die MeBkabel umpolen und den zweiten MeBwert ermitteln. Wird in beiden Richtungen
ein offener Stromkreis angezeigt, dann arbeitet der asymmetrische Gleichrichter einwandfrei. Ist erin der einen
oder der anderen Richtung kurzgeschlossen, so ist er wahrscheinlich defekt und muB zusammen mit dem HS-
Gleichrichter ausgewechselt werden. Ist der asymmetrische Gleichrichter defekt, prifen, ob das Magnetron,
der HS-Gleichrichter, das HS-Kabel oder die Heizwicklung des Leistungstransformators einen Kurzschlu8
haben.
DIE 4W-PUNKTE UBERPRUFEN.
HINWEIS: ZUR WIDERSTANDSMESSUNG DES GLEICHRICHTERS MUSSEN DIE BATTERIEN DES
OHMMETERS EINE SPANNUNG VON MINDESTENS 6 V HABEN, DA ANDERENFALLS IN
BEIDE RICHTUNGEN EIN UNENDLICHER WIDERSTAND ANGEZEIGT WERDEN KONNTE.
D PRUFUNG DES HS-KONDENSATORS
DIE 3D-PUNKTE PRUFEN.
Den HS-Kondensator vom HS-Stromkreis trennen.
Mit einem Ohmmeter eine Durchgangsprtifung im héchsten MeBbereich durchfihren.
. Ein einwandfreier Kondensator zeigt kurze Zeit Durchgang an und nach dem Aufladen einen
. Widerstand von ca. 10 MQ.
. Bei einem kurzgeschlossenen Kondensator wird standig Durchgang gemessen.
Ein Kondensator mit einer Unterbrechung weist (aufgrund des inneren Widerstandes von 10 MQ)
einen Widerstand von ca. 10 MQ auf.
'Ist die interne Leitung im HS-Kondensator unterbrochen, hat der Kondensator einen unendlichen
Widerstand.
G. Bei einem einwandfreien Kondensator mu8 der Widerstand zwischen allen Anschliissen und dem
Gehduse unendlich sein.
Bei abweichenden MeBwerten muB der HS-Kondensator ausgewechselt werden.
mo OD>
m
DIE 4W-PUNKTE PRUFEN.
E SCHALTERPRUFUNG
DIE 3D-PUNKTE PRUFEN.
Den zu prtifenden Schalter vom Stromkreis abtrennen und mit einem Ohmmeter zwischen den Anschltissen
gemaB folgender Tabelle priifen.
Tabelle: Schalteranschliisse
PreBkolbenfunktion
COM; Gemeinsamer AnschluB, NO; Arbeitskontakt NC; Ruhekontakt
S.C.; KurzschluB, O.C.; Offener Stromkreis
Bei unzulassigen Mefwerten die Schalter einstellen bzw. auswechseln.
DIE 4W-PUNKTE PRUFEN.
R-951 - 20
