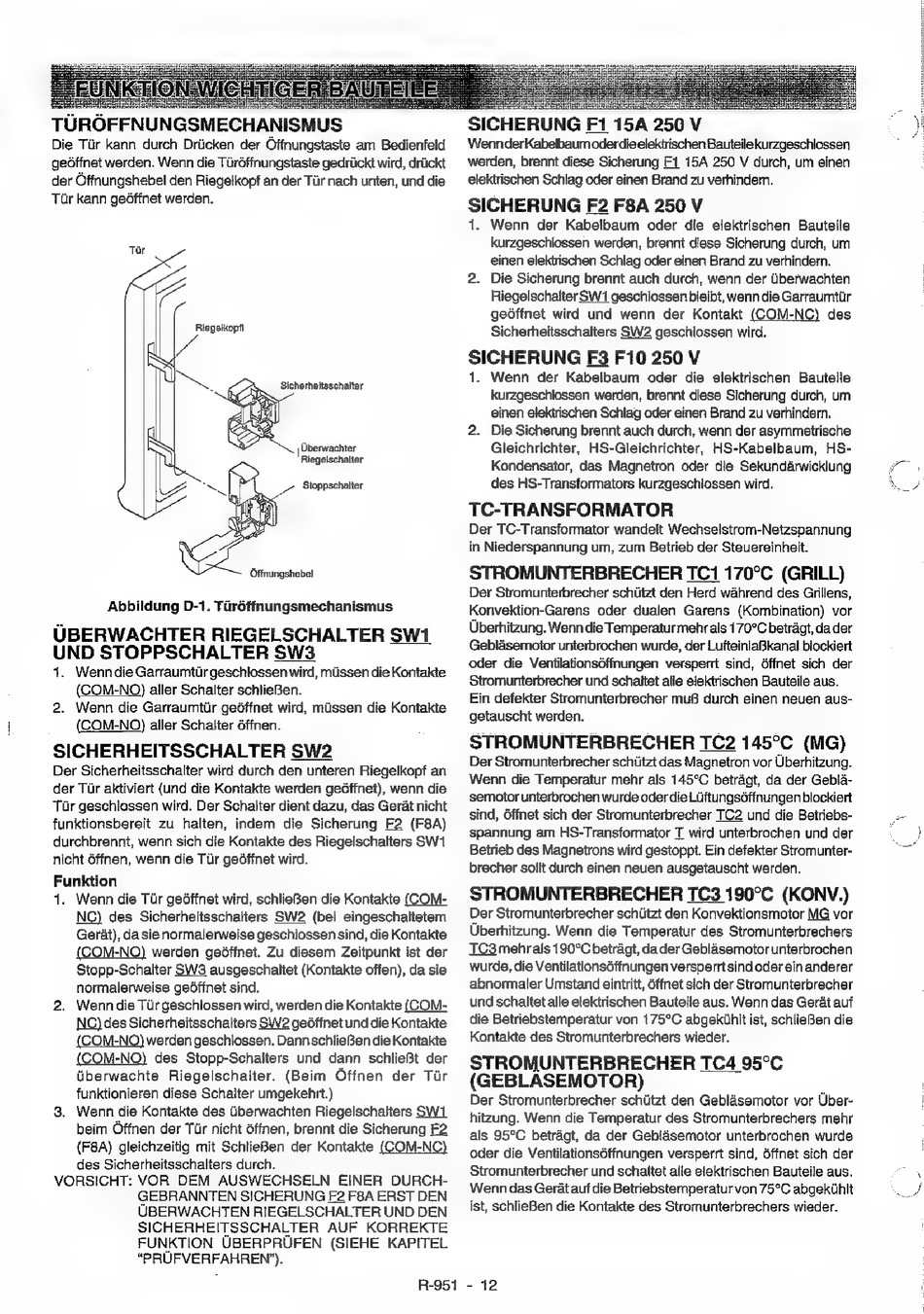

Sharp R-951 Serviceanleitung Seite 12

TUROFFNUNGSMECHANISMUS
Die Tir kann durch Driicken der Offnungstaste am Bedienfeld
gedffnet werden. Wenn die Turéffnungstaste gedriickt wird, driickt
der Offnungshebel den Riegelkopf an der Tir nach unten, und die
Tur kann geéffnet werden.
7
Sicherheitsschalter
|Oberwachter
Riegelschalter
'Stoppschalter
Neer
Offnungshebel
Abbildung D-1. Tirétfnungsmechanismus
UBERWACHTER RIEGELSCHALTER SW1
UND STOPPSCHALTER SW3
4. Wenndie Garraumtirgeschlossen wird, mussen die Kontakte
(COM-NO) aller Schalter schlieBen.
2. Wenn die Garraumtir ge6ffnet wird, miissen die Kontakte
(GOM-NO) aller Schalter dffnen.
SICHERHEITSSCHALTER SW2
Der Sicherheitsschalter wird durch den unteren Riegelkopf an
der Tiir aktiviert (und die Kontakte werden geéffnet), wenn die
Tir geschlossen wird. Der Schalter dient dazu, das Gerat nicht
funktionsbereit zu halten, indem die Sicherung F2 (F8A)
durchbrennt, wenn sich die Kontakte des Riegelschalters SW1
nicht 6ffnen, wenn die Tur gedffnet wird.
Funktion
1. Wenn die Tir gedffnet wird, schlieBen die Kontakte (COM-
NC) des Sicherheitsschalters SW2 (bei eingeschaltetem
Gerat), da sie normalerweise geschlossen sind, die Kontakte
(COM-NO) werden geéffnet. Zu diesem Zeitpunkt ist der
Stopp-Schalter SW3 ausgeschaltet (Kontakte offen), da sie
normalerweise geéffnet sind.
2. Wenndie Tur geschlossen wird, werden die Kontakte (COM-
NC) des Sicherheitsschalters SW2 gedffnet und die Kontakte
(COM-NO) werden geschlossen. Dann schlieBen die Kontakte
(COM-NQ) des Stopp-Schalters und dann schlieBt der
tiberwachte Riegelschalter. (Beim Offnen der Tar
funktionieren diese Schalter umgekehrt.)
3. Wenn die Kontakte des Uberwachten Riegelschalters SW1
beim Offnen der Tir nicht Sffnen, brennt die Sicherung F2
(F8A) gleichzeitig mit SchlieBen der Kontakte (COM-NC)
des Sicherheitsschalters durch.
VORSICHT: VOR DEM AUSWECHSELN EINER DURCH-
GEBRANNTEN SICHERUNG F2 F8A ERST DEN
UBERWACHTEN RIEGELSCHALTER UND DEN
SICHERHEITSSCHALTER AUF KORREKTE
FUNKTION UBERPRUFEN (SIEHE KAPITEL
"PRUFVERFAHREN').
ties
SICHERUNG Fi 15A 250 V
WennderKabelbaumoderdie elektrischen Bauteile kurzgeschlossen
werden, brennt diese Sicherung F1 15A 250 V durch, um einen
elektrischen Schlag oder einen Brand zu verhindem.
SICHERUNG F2 F8A 250 V
1. Wenn der Kabelbaum oder die elektrischen Bauteile
kurzgeschlossen werden, brennt diese Sicherung durch, um
einen elektrischen Schlag oder einen Brand zu verhindern.
2. Die Sicherung brennt auch durch, wenn der Uberwachten
Riegelschalter SW1 geschlossen bleibt, wenn die Garraumttir
gedffnet wird und wenn der Kontakt (COM-NC) des
Sicherheitsschalters SW2 geschlossen wird.
bag erdaitirs F3 F10 250 V
Wenn der Kabelbaum oder die elektrischen Bauteile
" kurzgeschlossen werden, brennt diese Sicherung durch, um
einen elektrischen Schlag oder einen Brand zu verhindern.
2. Die Sicherung brennt auch durch, wenn der asymmetrische
Gleichrichter, HS-Gleichrichter, HS-Kabelbaum, HS-
Kondensator, das Magnetron oder die Sekundarwicklung
des HS-Transformators kurzgeschlossen wird.
TC-TRANSFORMATOR
Der TC-Transformator wandelt Wechselstrom-Netzspannung
in Niederspannung um, zum Betrieb der Steuereinheit.
STROMUNTERBRECHER TCi 170°C (GRILL)
Der Stromunterbrecher schiitzt den Herd wahrend des Grillens,
Konvektion-Garens oder dualen Garens (Kombination) vor
Uberhitzung. Wenn die Temperaturmehrals 170°C betragt, da der
Gebldsemotor unterbrochen wurde, der LufteinlaBkanal biockiert
oder die Ventilationsdfinungen versperrt sind, Sffnet sich der
Stromunterbrecher und schaltet alle elektrischen Bauteile aus.
Ein defekter Stromunterbrecher muG durch einen neuen aus-
getauscht werden.
STROMUNTERBRECHER TC2 145°C (MG)
Der Stromunterbrecher schiitzt das Magnetron vor Uberhitzung.
Wenn die Temperatur mehr als 145°C betragt, da der Gebla-
semotor unterbrochen wurde oder die Liftungséffnungen blockiert
sind, 6ffnet sich der Stromunterbrecher TC2 und die Betriebs-
spannung am HS-Transformator T wird unterbrochen und der
Betrieb des Magnetrons wird gestoppt. Ein defekter Stromunter-
brecher sollt durch einen neuen ausgetauscht werden.
STROMUNTERBRECHER TC3 190°C (KONV.)
Der Stromunterbrecher schiitzt den Konvektionsmotor MG vor
Uberhitzung. Wenn die Temperatur des Stromunterbrechers
TC3 mehrals 190°C betragt, da der Geblasemotor unterbrochen
wurde, die Ventilations6ffnungen versperrt sind oder ein anderer
abnormaler Umstand eintritt, 6ffnet sich der Stromunterbrecher
und schaltet alle elektrischen Bauteile aus. Wenn das Gerat auf
die Betriebstemperatur von 175°C abgekihlt ist, schlieBen die
Kontakte des Stromunterbrechers wieder.
STROMUNTERBRECHER TC4 95°C
(GEBLASEMOTOR)
Der Stromunterbrecher schitzt den Geblasemotor vor Uber-
hitzung. Wenn die Temperatur des Stromunterbrechers mehr
als 95°C betragt, da der Geblasemotor unterbrochen wurde
oder die Ventilationséfinungen versperrt sind, Sffnet sich der
Stromunterbrecher und schaltet alle elektrischen Bauteile aus.
Wenn das Gerat auf die Betriebstemperatur von 75°C abgekiihit
ist, schlieBen die Kontakte des Stromunterbrechers wieder.
R-951 - 12
