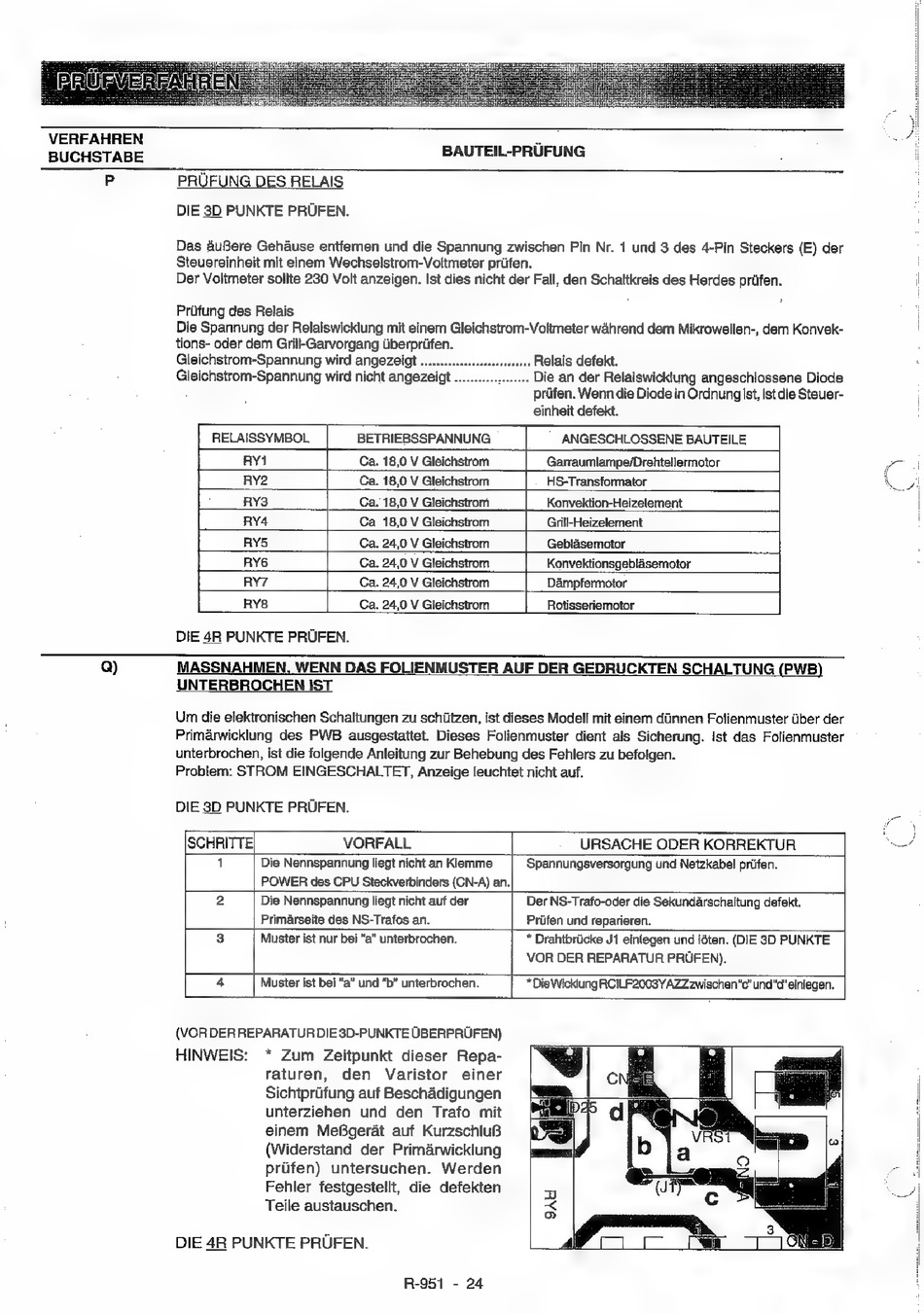

VERFAHREN
BAUTEIL-PRUFUNG
BUCHSTABE
P PRUFUNG DES RELAIS
DIE 3D PUNKTE PRUFEN.
Das auBere Gehause entfernen und die Spannung zwischen Pin Nr. 1 und 3 des 4-Pin Steckers (E) der
Steuereinheit mit einem Wechselstrom-Voltmeter priifen.
Der Voltmeter sollte 230 Volt anzeigen. Ist dies nicht der Fall, den Schaltkreis des Herdes priifen.
Priifung des Relais
Die Spannung der Relaiswicklung mit einem Gleichstrom-Voltmeter wahrend dem Mikrowellen-, dem Konvek-
tions- oder dem Grill-Garvorgang Uiberpriifen.
Gleichstrom-Spannung wird angezeigt ..... . Relais defekt.
Gleichstrom-Spannung wird nicht angezeigt .. . Die an der Relaiswicklung angeschlossene Diode
priifen. Wenn die Diode in Ordnungist, ist die Steuer-
einheit defekt.
RELAISSYMBOL, BETRIEBSSPANNUNG ANGESCHLOSSENE BAUTEILE
RY1 Ca. 18,0 V Gleichstrom Garraumlampe/Drehtellermotor
RY2 Ca. 18,0 V Gleichstrom HS-Transformator
RY3 Ca. 18,0 V Gleichstrom Konvektion-Heizelement
RY4 Ca 18,0 V Gleichstrom Grill-Heizelement
RY5 Ca. 24,0 V Gleichstrom Geblasemotor
RY6 Ca. 24,0 V Gleichstrom Konvektionsgeblasemotor
RY7 Ca. 24,0 V Gleichstrom Dampfermotor
RY8 Ga. 24,0 V Gleichstrom Rotisseriemotor
DIE 4R PUNKTE PRUFEN.
Q) MASSNAHMEN, WENN DAS FOLIENMUSTER AUF DER GEDRUCKTEN SCHALTUNG (PWB)
UNTERBROCHEN IST
Um die elektronischen Schaltungen zu schitzen, ist dieses Modell mit einem diinnen Folienmuster Uber der
Primarwicklung des PWB ausgestattet. Dieses Folienmuster dient als Sicherung. Ist das Folienmuster
unterbrochen, ist die folgende Anleitung zur Behebung des Fehlers zu befolgen.
Problem: STROM EINGESCHALTET, Anzeige leuchtet nicht auf.
DIE 3D PUNKTE PRUFEN.
SCHRITTE! VORFALL URSACHE ODER KORREKTUR
1 Die Nennspannung liegt nicht an Klemme Spannungsversorgung und Netzkabel priifen.
POWER des CPU Steckverbinders (CN-A) an.
2 Die Nennspannung liegt nicht auf der Der NS-Trafo-oder die Sekundarschaltung defekt.
Primarseite des NS-Trafos an. Prifen und reparieren.
3 Muster ist nur bei "a" unterbrochen. * Drahtbriicke J1 einlegen und léten. (DIE 3D PUNKTE
VOR DER REPARATUR PRUFEN).
Muster ist bei "a" und "b" unterbrochen. *DieWicklung RCILF2003Y AZZzwischen"c" und'd'einlegen.
(VOR DER REPARATUR DIE 3D-PUNKTE UBERPRUFEN)
HINWEIS: * Zum Zeitpunkt dieser Repa-
raturen, den Varistor einer
Sichtprifung auf Beschadigungen
unterziehen und den Trafo mit
einem Me®gerat auf KurzschluB
(Widerstand der Primarwicklung
prifen) untersuchen. Werden
Fehler festgestellt, die defekten
Teile austauschen.
DIE 4R PUNKTE PRUFEN.
