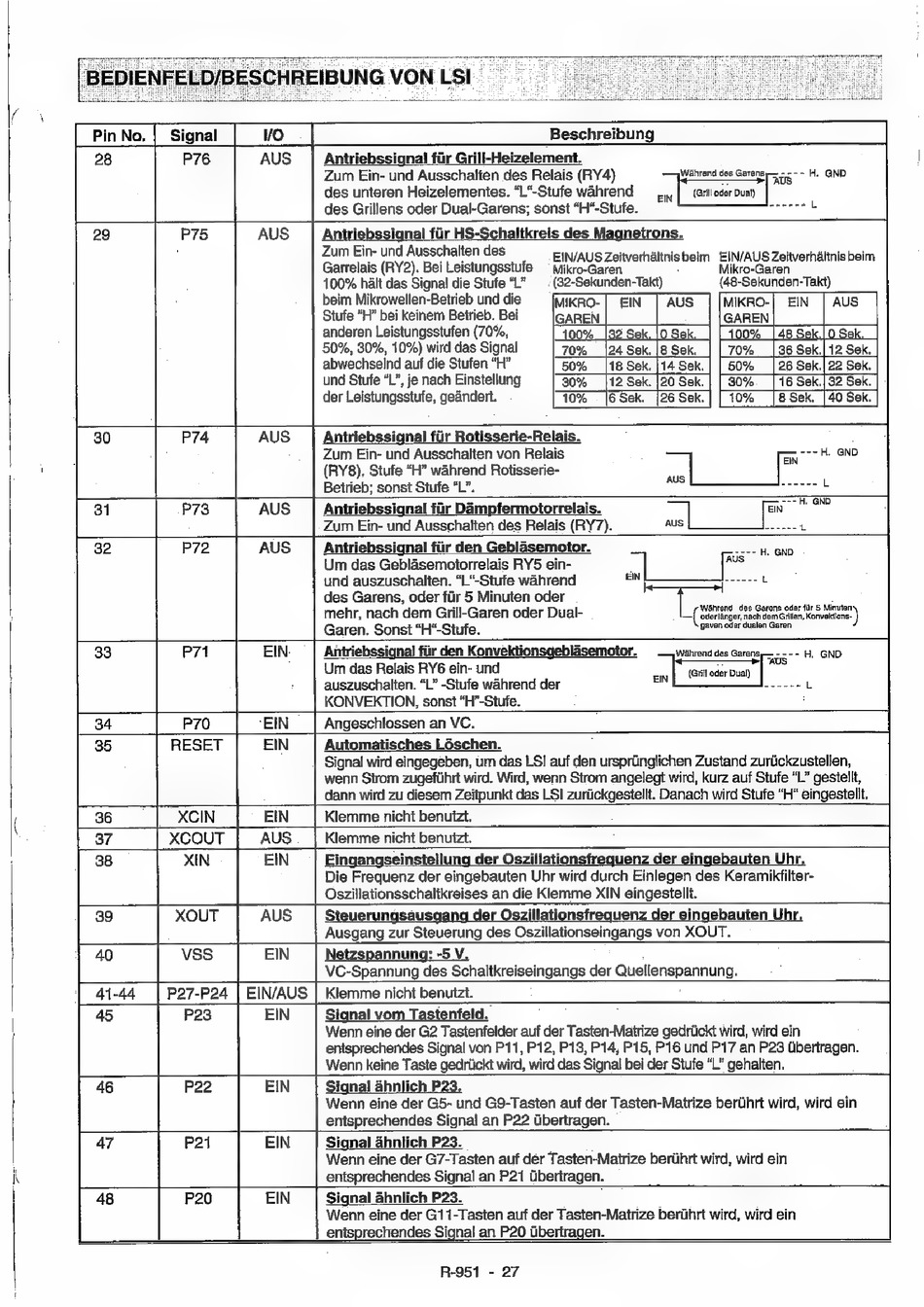

Beschreibung
Antriebssigna! fir Grill-Heizelement.
Zum Ein- und Ausschalten des Relais (RY4) wyahrend dee Garena = -- H. GND
des unteren Heizelementes. "L"-Stufe wahrend hy, (Grill oder Dual)
des Grillens oder Dual-Garens; sonst "H*-Stufe..§.|©|—_ ~~" L
Antriebssignal fir HS-Schaltkreis des Magnetrons.
Zum Ein- und Ausschalten des EIN/AUS Zeitverhiiltnis beim EIN/AUS Zeitverhailinis beim
Garrelais (RY2). Bei Leistungsstufe — Mikro-Garen : Mikro-Garen
100% halt das Signal die Stufe "L" __ (32-Sekunden-Takt) (48-Sekunden-Takt)
beim Mikrowellen-Betrieb und die
Stufe "H" bei keinem Betrieb. Bei
anderen Leistungsstufen (70%,
50%, 30%, 10%) wird das Signal
abwechselnd auf die Stufen "H"
und Stufe "L", je nach Einstellung
der Leistungsstufe, geandert.
AUS
30% | 16 Sek,|32 Sek.
10% _[8Sek. [40 Sek. |
Antriebssignal fir Rotisserie-Relais.
Zum Ein- und Ausschalten von Relais
(RY8), Stufe "H" wahrend Rotisserie-
Betrieb; sonst Stufe "L".
Antriebssignal fiir Dampfermotorrelais. EIN
Zum Ein- und Ausschalten des Relais (RY7). aus L___ ds 1
Antriebssignal fir den Geblasemotor. S00! Hi GND
Um das Geblasemotorrelais RY5 ein- Ave
und auszuschalten. "L"-Stufe wahrend fe Samra ata L
des Garens, oder fiir 5 Minuten oder {
mehr, nach dem Grill-Garen oder Dual- (evertirgarsechasciter Koren)
Garen. Sonst "H"-Stufe. gaven oder dualen Garen
Antriebssignal fiir den Konvektionsgeblasemotor. Wehrend des Garens-— ---- H, GND
Um das Relais RY6 ein- und I _ or) | a
auszuschalten. "L" -Stufe wahrend der BN deed L
KONVEKTION, sonst "H'-Stufe.
Angeschlossen an VC.
Automatisches L6schen.
Signal wird eingegeben, um das LSI auf den urspriinglichen Zustand zuriickzustellen,
wenn Strom zugefiihrt wird. Wird, wenn Strom angelegt wird, kurz auf Stufe "L" gestellt,
dann wird zu diesem Zeitpunkt das LSI zuriickgestelit. Danach wird Stufe "H" eingestellt.
Klemme nicht benuizt.
Klemme nicht benuizt.
Eingangseinstellung der Oszillationsfrequenz der eingebauten Uhr.
Die Frequenz der eingebauten Uhr wird durch Einlegen des Keramikfilter-
Oszillationsschaltkreises an die Klemme XIN eingestellt.
Steuerungsausgang der Oszillationsfrequenz der eingebauten Uhr.
Ausgang zur Steuerung des Oszillationseingangs von XOUT.
39 AUS
40 EIN Netzspannung: -5 V.
VC-Spannung des Schaltkreiseingangs der Quellenspannung.
aida _| PaT-P2a [EINIAUS
5
AUS:
VS:
S
4 P23 EIN Signal vom Tastenfeld.
Wenn eine der G2 Tastenfelder auf der Tasten-Matrize gedrtickt wird, wird ein
entsprechendes Signal von P11, P12, P13, P14, P15, P16 und P17 an P23 Ubertragen.
Wenn keine Taste gedriickt wird, wird das Signal bei der Stufe "L" gehalten.
Signal 4hnlich P23.
Wenn eine der G5- und G9-Tasten auf der Tasten-Matrize beriihrt wird, wird ein
entsprechendes Signal an P22 Ubertragen.
Signal 4hntich P23.
Wenn eine der G7-Tasten auf der Tasten-Matrize berthrt wird, wird ein
entsprechendes Signal an P21 Ubertragen.
Signal dhnlich P23. :
Wenn eine der Gi1-Tasten auf der Tasten-Matrize berihrt wird, wird ein
entsprechendes Signal an P20 Uberiragen.
