Explorer Mini
4.12 Antriebseinheit
4.12.1 Antriebseinheiten ausbauen
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 3 mm.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
1. Obere Abdeckung abnehmen. Anleitung siehe
4.6.1.1 Obere Abdeckung entfernen.
2. Untere Abdeckung entfernen. Anleitung siehe
4.6.2.1 Untere Abdeckung entfernen.
3. Die Antriebsräder entfernen. Anleitung siehe
4.7.1 Ausbauen der Antriebsräder.

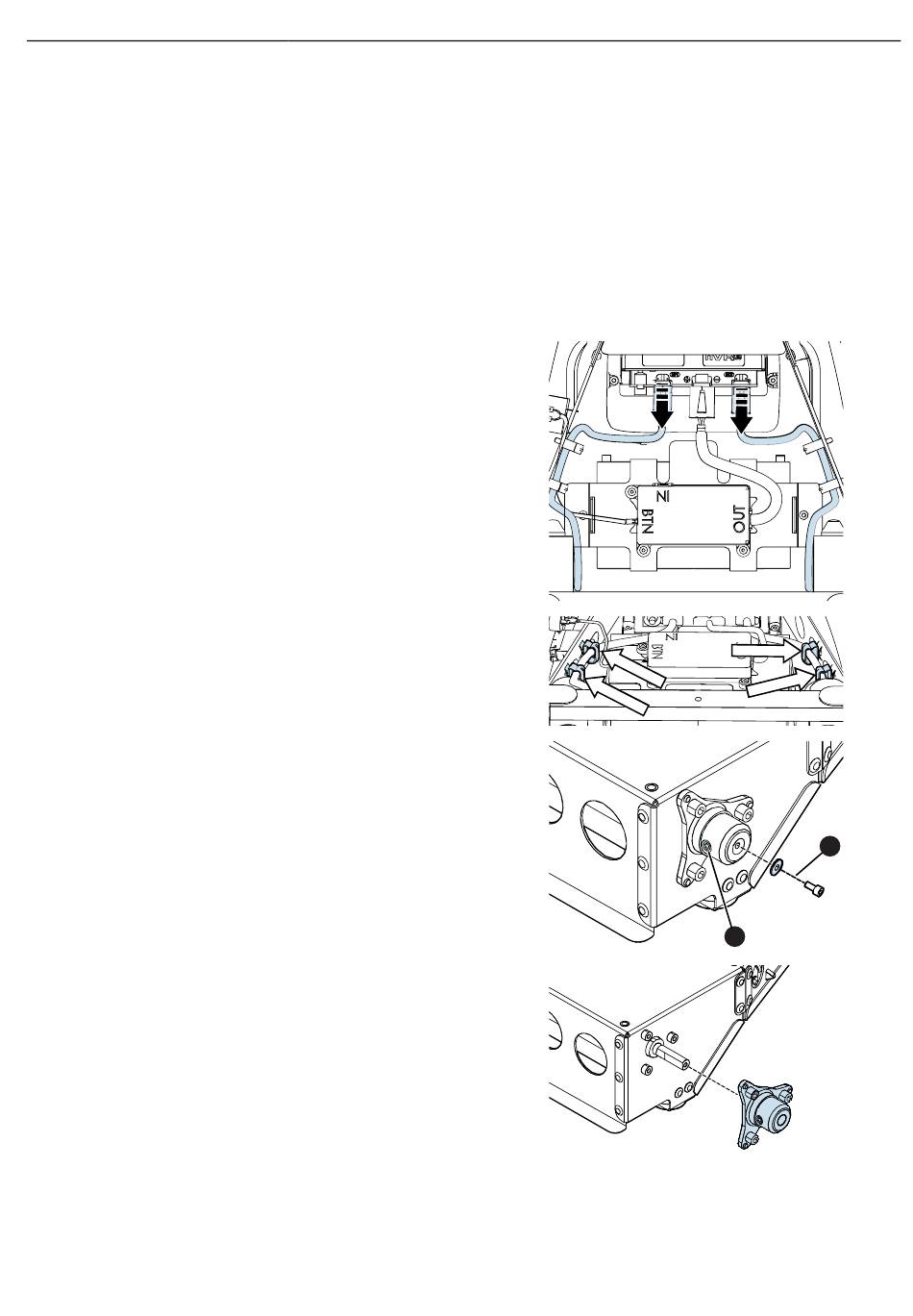

4. Rasthaken auf dem Verbinder jeder Antriebseinheit drücken
und das Kabel zu jeder Antriebseinheit vom nVR2-
Leistungsmodul trennen.
5. Das Kabel für jede Antriebseinheit aus den Kabelhaltern
entfernen.
6. Schraube und Unterlegscheibe (A) von der Radnabe jeder
Antriebseinheit entfernen.
7. Schraube (B) an der Radnabe jeder Antriebseinheit lösen.
Schraube nicht entfernen.
8. Radnabe von der Achse jeder Antriebseinheit abziehen.
Reparaturen - Antriebseinheit
B
Reparaturen - 53
A
