Explorer Mini
4.10.2 Akkus entfernen
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 3 mm.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
• Steckschlüsseleinsatz für Innensechskant, 5 mm.
• Zange.
1. Obere Abdeckung abnehmen. Anleitung siehe
4.6.1.1 Obere Abdeckung entfernen.

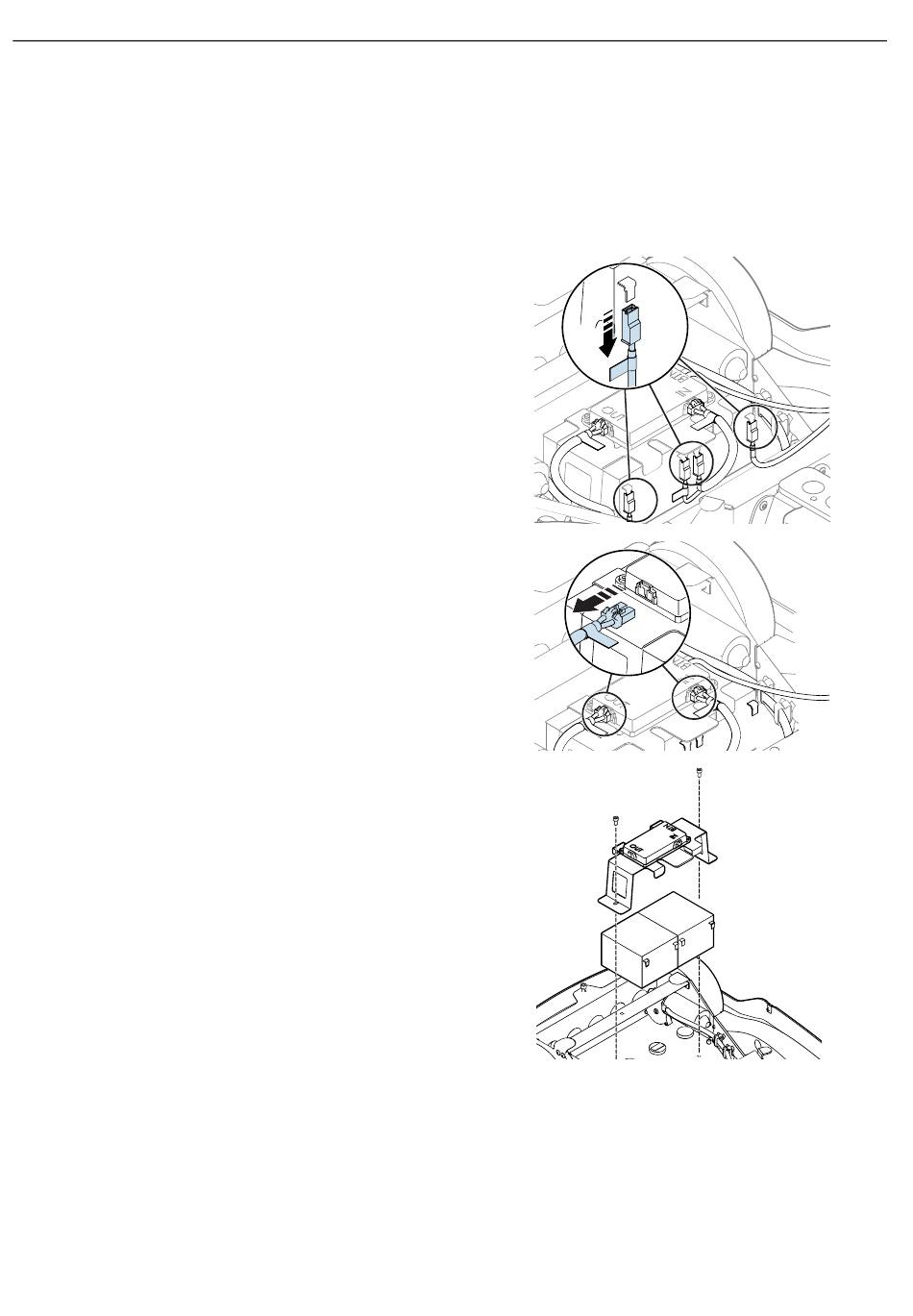

2. Die Kabel von den Akkuanschlüssen trennen. Beim
Ausstecken der Kabel nicht an den Kabeln, sondern an den
Verbindern angreifen.
3. Rasthaken auf den Verbindern drücken und die Kabel vom
Energiesparmodul trennen.
4. Die zwei Schrauben von der Akkuhalterung entfernen,
Akkuhalterung einschließlich Energiesparmodul entfernen
und Akkus entfernen.
