Permobil Explorer Mini Servicehandbuch Seite 55

Explorer Mini

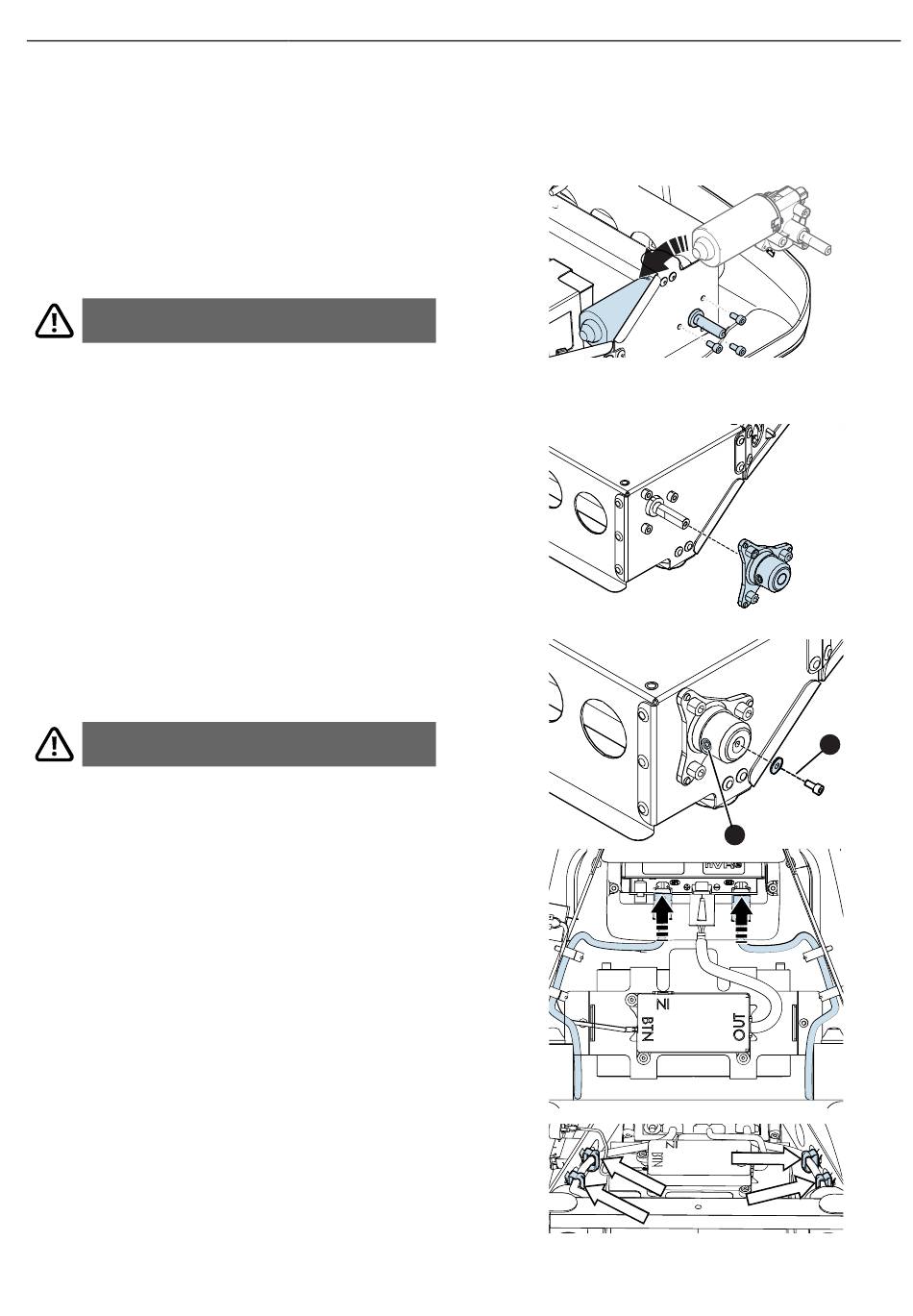

4.12.2 Antriebseinheiten einbauen
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 3 mm.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
1. Jede Antriebseinheit in das Fahrgestell einsetzen. Die
Achse jeder Antriebseinheit durch die Bohrung führen und
die drei Gewindebohrungen mit den drei Bohrungen im
Fahrgestell ausrichten. Jede Antriebseinheit mit den drei
Schrauben befestigen. Anzugsmoment: 5,7 Nm.
WARNUNG! Empfohlenes Anzugsmoment
beachten
Verwenden Sie das empfohlene Anzugsmoment, um das Risiko
von Schäden am Rollstuhl zu reduzieren und Verletzungen zu
vermeiden.
2. Radnabe bis zum Anschlag auf die Achse jeder
Antriebseinheit schieben.
3. Schraube (A) an der Radnabe jeder Antriebseinheit
anziehen. Anzugsmoment: 2,9 Nm.
4. Schraube und Unterlegscheibe (B) anbringen.
WARNUNG! Empfohlenes Anzugsmoment
beachten
Verwenden Sie das empfohlene Anzugsmoment, um das Risiko
von Schäden am Rollstuhl zu reduzieren und Verletzungen zu
vermeiden.
5. Das Kabel jeder Antriebseinheit an das nVR2-
Leistungsmodul anschließen. Sicherstellen, dass der linke
und rechte Ausgang an die linke und rechte Antriebseinheit
angeschlossen sind.
6. Die Kabel an den Kabelhaltern am Fahrgestell befestigen.
7. Antriebsräder anbringen. Anleitung siehe
4.7.2 Antriebsräder anbringen.
8. Untere Abdeckung anbringen. Anleitung siehe
4.6.2.2 Untere Abdeckung anbringen.
9. Obere Abdeckung anbringen. Anleitung siehe
4.6.1.2 Obere Abdeckung anbringen.
Reparaturen - Antriebseinheit
A
Reparaturen - 55
B
