Permobil Explorer Mini Servicehandbuch Seite 39

Explorer Mini

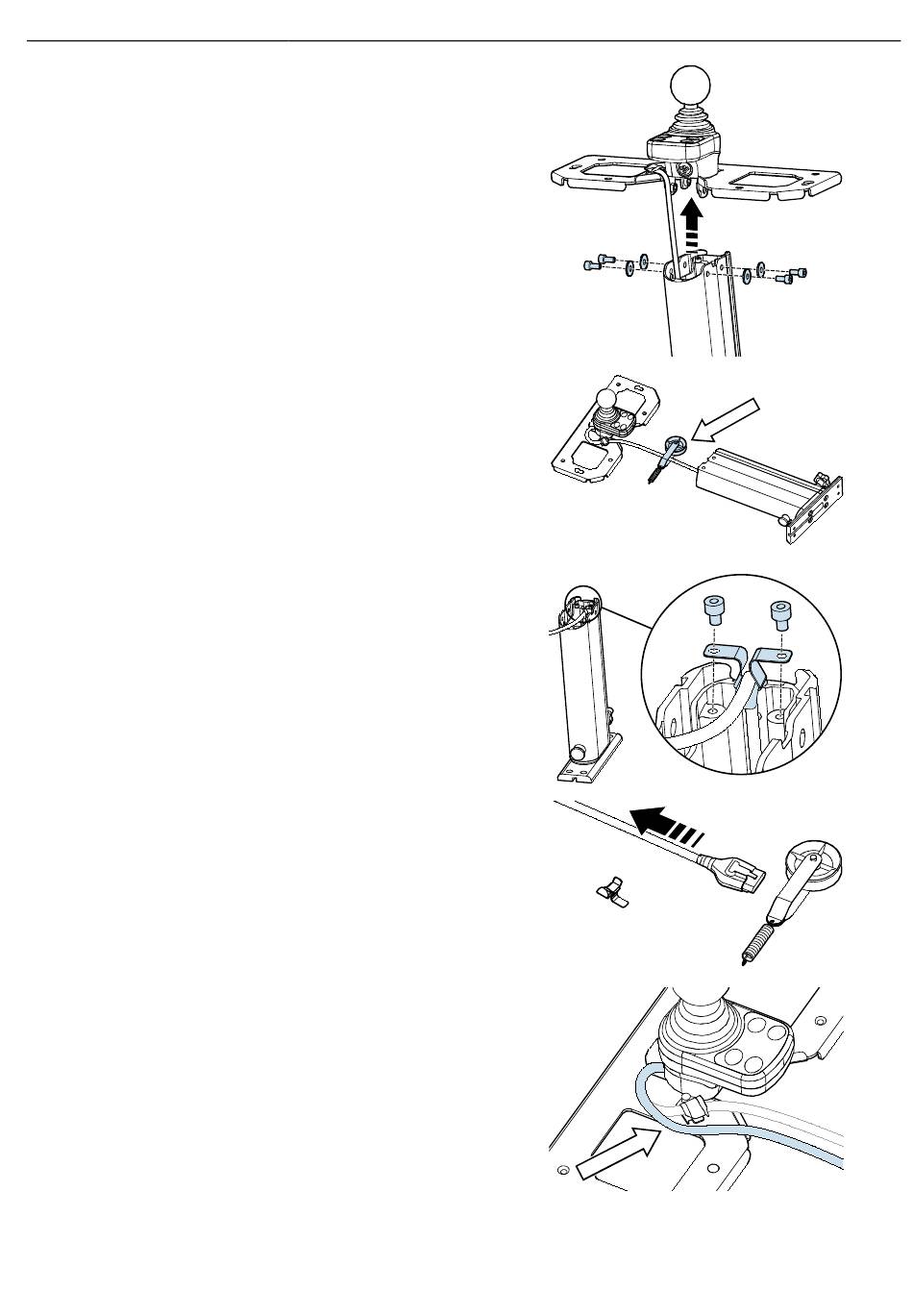

9. Die vier Schrauben und Unterlegscheiben von der
Tischhalterung entfernen.
10. Tischhalterung von der Säule weg ziehen (etwa 254 mm)
und die Kabelrollenbaugruppe aus der Säule herausziehen.
11. Die zwei Schrauben vom Kabelhalter auf der Säule
entfernen, Kabelhalter von der Säule entfernen und
Kabelhalter vom Kabel zum Steuerpult entfernen.
12. Das Kabel zum Steuerpult aus der Säule herausziehen.
13. Das Kabel zum Steuerpult aus der Kabelrollenbaugruppe
herausziehen.
14. Das Kabel zum Steuerpult aus dem Kabelhalter auf der
Tischhalterung entfernen.
Reparaturen - Steuerpult
Reparaturen - 39
