Explorer Mini

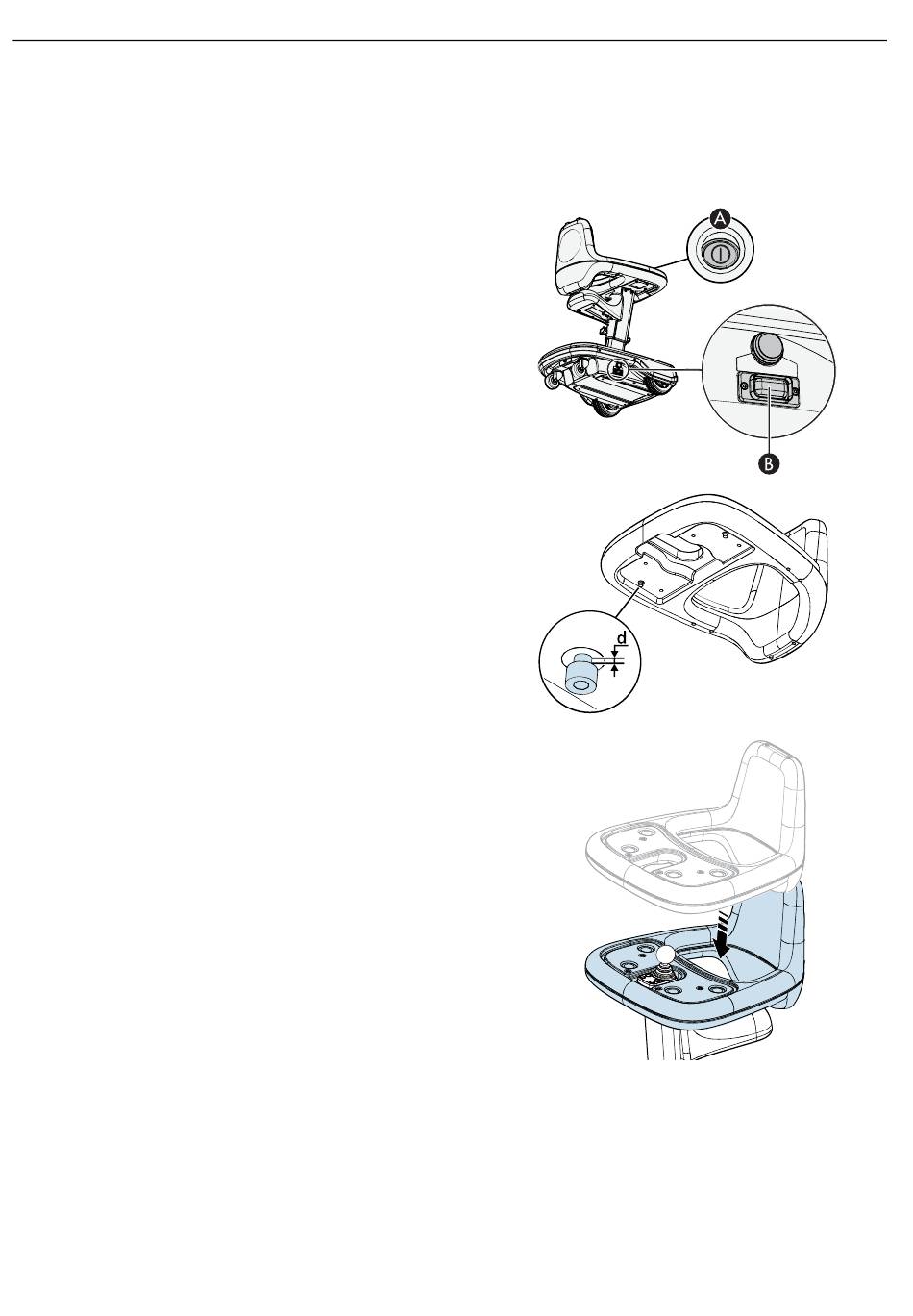

4.5.2 Tisch- und Rückenlehneneinheit einbauen
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
• Schraubendreher oder Zange.
1. Den Explorer Mini auf eine eben Fläche stellen.
2. Ein/Aus-Taste (A) zum Ausschalten drücken.
3. LS-Schalter (B) ausschalten.
4. Sicherstellen, dass ein Abstand (d) von 5,1 mm zwischen
dem Schraubenkopf und der Kunststoffoberfläche
vorhanden ist.
5. Den Tisch so auf die Halterung setzen, dass beide
Schrauben in den größeren Aussparungen der
Schlüssellochbohrungen sitzen.
