- Seite 1 M3 Corpus Bedienungsanleitung Deutsch...
-
Seite 2: Willkommen In Der Permobil-Familie
So nehmen Sie Kontakt zu Permobil auf Willkommen in der Permobil-Familie Wir hoffen, dass Sie Ihren neuen Elektrorollstuhl genießen. Permobil GmbH Der Gründer von Permobil Dr. Per Uddén hatte zum Ziel, Brandenburger Straße 2-4 Menschen in die Lage zu versetzen, ihre Behinderung so weit 40880 Ratingen wie möglich durch Technologien, die wir in unserem Alltag... -
Seite 3: Inhaltsverzeichnis
Einleitung 4.10.1 Kopfstütze 4.10.2 Kopfstütze mit Gelenkbefestigung Übersicht 4.10.3 Rückenlehnenneigung 4.10.4 Rückenlehne entfernen Rollstuhlspezifikation 4.10.5 Armlehne Werkzeugtasche 4.10.6 Beinlehnenneigung Allgemeines Steuerpult 4.10.7 Fußplatten Omni2 4.10.8 Lendenwirbelstütze Vernetzter Rollstuhl 4.10.9 Rumpfstütze Licht und Reflektoren 4.10.10 Kniestütze 4.10.11 Drehbarer Pulthalter Räder 4.10.12 Paralleler Pulthalter Zurrpunkte 4.10.13... -
Seite 4: Einleitung
Die Anleitung gibt Hinweise, wie Sie Ihren Rollstuhl richtig und sicher benutzen und warten. Diese Bedienungsanleitung und weitere Informationen zu unseren Produkten finden Sie unter www.permobil.com. Oder fragen Sie uns telefonisch an. Ihr Elektrorollstuhl ist ein komplexes Medizinprodukt, das Ihnen von Ihrem Arzt verschrieben und so konfiguriert wurde, dass er Ihre Anforderungen erfüllt. -
Seite 5: Übersicht

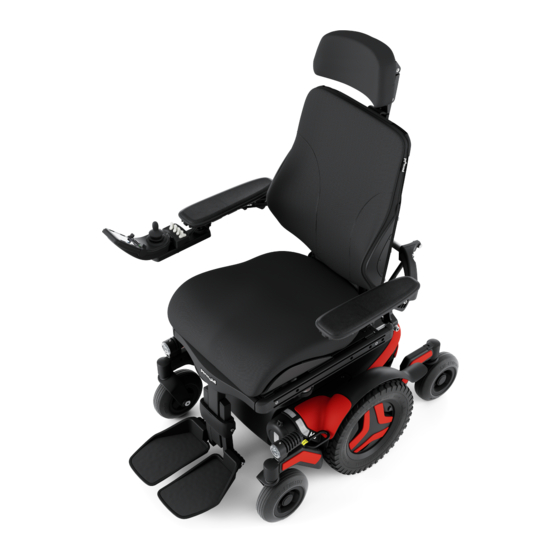

über Ihren Rollstuhl. Die Teile auf dem Übersichtsbild werden im gesamten Handbuch ausführlicher beschrieben. Der M3 Corpus ist ein Elektrorollstuhl mit Mittelradantrieb für den Innengebrauch. Er ist für Personen bestimmt, die auf eine sitzende Position beschränkt sind. Der M3 Corpus kann im Außenbereich nur mit Einschränkungen... -
Seite 6: Rollstuhlspezifikation
Rollstuhlspezifikation M3 Corpus Produktname: Modellversion: Rollstuhlklasse: Höhe, Breite und Länge Höhe: 960–1170 mm (38"–46") Breite: 650−790 mm (25,5"−31") Länge: 1016 mm (40") Kleinste Transportgröße Höhe: 823 mm (32,5") Breite: 650−790 mm (25,5"−31") Länge: 855 mm (33,5") Gewichtsspezifikation Rollstuhl mit Batterien: 176 kg (388 lb) Max. -
Seite 7: Werkzeugtasche
Werkzeugtasche Der Rollstuhl wird mit einer für Wartungen und Einstellungen geliefert. Diese enthält folgende Werkzeuge: Schraubenschlüssel Allgemeine Wartung. 11 mm 13 mm Inbusschlüssel Allgemeine Wartung und Sitzeinstellung. 3–6 mm Steckschlüssel Allgemeine Wartung. 15 mm Übersicht - 7... -
Seite 8: Allgemeines Steuerpult
Allgemeines Steuerpult Joystick Beispiel für Tastenfunktionen A. Ein/Aus B. Hupe C. Höchstgeschwindigkeit verringern D. Höchstgeschwindigkeit erhöhen Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Steuerpults: https://documentation.permobil.com/ manuals/control_panels/ 8 - Übersicht... -
Seite 9: Omni2
Omni2 Ihr Rollstuhl kann mit Omni2 ausgestattet werden. Omni2 ist ein Gerät, das es ermöglicht, den Rollstuhl mit etwas anderem als einem Standard-Joystick zu bedienen. Tastenkonfiguration für Omni2. A. Ein/Aus E. LCD-Bildschirm B. Profil F. Modus C. Minus (−) G. Navigation D. -
Seite 10: Vernetzter Rollstuhl
Vernetzter Rollstuhl ConnectMe enthält einen Funksender. In bestimmten Bereichen ist die Funkübertragung nicht erlaubt und ConnectMe muss in den Flugmodus versetzt werden. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Steuerpults: https://documentation.permobil.com/ manuals/control_panels/ 10 - Übersicht... -
Seite 11: Licht Und Reflektoren
Licht und Reflektoren Der Elektrorollstuhl verfügt vorn, hinten und an den Seiten über Reflektoren. Frontleuchten, Rückleuchten und Blinker sind gemäß StVZO Standard und in anderen Ländern optional. Vordere Reflektoren Hintere Reflektoren Seitliche Reflektoren Übersicht - 11... -
Seite 12: Räder
Räder Die Antriebsräder des Rollstuhls sind mit Luftreifen oder pannensicheren (schaumstoffgefüllten) Reifen versehen. Die Lenkrädern haben massive Polyurethanreifen. Pneumatische Reifen Pannensichere (schaumstoffgefüllte) Reifen Aufpumpen der pneumatischen Reifen. Siehe Seite 66. 12 - Übersicht... -
Seite 13: Zurrpunkte
Zurrpunkte Der Rollstuhl ist mit vier Befestigungspunkten für den Transport ausgestattet Zwei vorne und zwei hinten Transport mit einem Fahrzeug. Siehe Seite 34. Übersicht - 13... -
Seite 14: Typenschild Mit Seriennummer
Typenschild mit Seriennummer Das Typenschild mit Seriennummer befindet sich am Fahrgestell des Rollstuhls unten links. Entfernen Sie den Rand, um auf das Seriennummernetikett zuzugreifen . A. Hergestellt in (Land der Endmontage) von (Adresse des Endmontageorts) B. Seriennummer C. Produkttyp D. Montagedatum E. -
Seite 15: Zubehör
2.10 Zubehör Das Zubehör für Permobil-Produkte unterliegt einer kontinuierlichen Entwicklung. Kontaktieren Sie einen Permobil-Händler in Ihrer Nähe, um weitere Informationen über erhältliches Zubehör für Ihr Produkt zu erhalten. Verwenden Sie nur von Permobil zugelassene Ersatz- und Zubehörteile. Übersicht - 15... -
Seite 16: Ersatzteile
2.11 Ersatzteile Bestellen Sie Ersatzteile nur von einem autorisierten Händler oder einem autorisierten Permobil-Servicecenter. Schrauben und Bolzen sind ebenfalls bei autorisierten Händlern verfügbar. Verwenden Sie nur von Permobil zugelassene Ersatzteile. 16 - Übersicht... -
Seite 17: Bedienungsanleitung
2.12 Bedienungsanleitung Haupttextbereich Hauptabbildungsbereich Text korreliert mit der Abbildung rechts Werkzeugliste Anweisungsschritte Warnschild Kapitel- und Seitennummer Übersicht - 17... -
Seite 18: Sicherheit
Ihr Rollstuhl ist ein komplexes Medizinprodukt und muss sicher verwendet werden. Dieses Kapitel enthält wichtige Zeigt wichtige Informationen an. Informationen zur sicheren Verwendung Ihres Rollstuhls. Permobil übernimmt keine Haftung für Sach- oder Warnschilder Personenschäden, die auf die Nichtbefolgung der Warnhinweise und Anweisungen in dieser WARNUNG! Den Rollstuhl nicht Bedienungsanleitung zurückzuführen sind. - Seite 19 WICHTIG! Am Rollstuhl keine WICHTIG! Beschädigte Ladekomponenten Veränderungen durchführen ersetzen Wenn der Stecker des Ladegeräts oder die Ladegerätbuchse Führen Sie weder an Ihrem Rollstuhl noch an dessen beschädigt sind, müssen beide durch qualifiziertes Personal Komponenten Veränderungen durch. Der Rollstuhl wurde ersetzt werden.
- Seite 20 WICHTIG! Verwenden Sie den Rollstuhl WICHTIG! Positionierungshilfen ersetzen nicht, wenn er beschädigt ist. keine Sicherheitsgurte Sie müssen Permobil so bald wie möglich informieren, wenn Rollstuhlpositionierungshilfen ersetzen keine im Fahrzeug der Rollstuhl oder das Zubehör beim Transport, beim Fahren installierte Sicherheitsgurte. Bei einem Verkehrsunfall bieten oder durch andere Ursachen beschädigt wurde, und die...
- Seite 21 WARNUNG! Die Elektronik trocken halten WICHTIG! Alle Batterien recyceln Stellen Sie sicher, dass die Elektronik keiner Feuchtigkeit Gebrauchte Batterien müssen ordnungsgemäß entsprechend ausgesetzt ist. Wenn eine der Verkleidungen oder die den örtlichen Recyclingvorschriften entsorgt werden. Joystickmanschette Risse oder Brüche aufweist, diese sofort austauschen.
-
Seite 22: Etiketten
Sie können sich verletzen. liche Ereignisse wie diese können zu beträchtlichen Schäden führen, die bei einer Inspektion u. U. nicht erkannt werden. Wenden Sie sich an Ihren Serviceanbieter oder Permobil. Etiketten Schäden, die auf solche Vorfälle zurückzuführen sind, liegen Ihr Rollstuhl verfügt über , die wichtige Informationen zur... - Seite 23 Quetschgefahr Zurrpunkte Dieses Etikett weist auf eine Quetschgefahr hin. Wenn Sie Dieses Schild zeigt die Befestigungspunkte des Rollstuhls. dieses Etikett sehen, achten Sie besonders darauf, sich selbst Erfahren Sie mehr über den Rollstuhltransport auf Seite 34. oder Gegenstände nicht einzuklemmen. Hauptschalter Dieses Schild zeigt die Ein- und Ausschaltpositionen für den Hauptschalter.
-
Seite 24: Verwendung Des Rollstuhls
Fahren mit dem Rollstuhl Sie müssen Ihren Rollstuhl immer vorsichtig und defensiv fahren. Ihr Rollstuhl ist ein komplexes medizinisches Gerät, kein Auto. Die Rollstühle von Permobil sind individuell auf den Benutzer zugeschnitten und mit einer 24 - Verwendung des Rollstuhls... - Seite 25 Der Ein-/Aus-Schalter befindet sich meist auf dem Steuerpult des Rollstuhls, das normalerweise an der Armlehne befestigt ist. Die meisten Rollstühle von Permobil verfügen auch über einen Joystick auf dem Steuerpult. Verwenden Sie diesen Joystick, um den Rollstuhl zu drehen und vorwärts und rückwärts zu fahren.
-
Seite 26: Fahreinschränkungen
Der Rollstuhl verbraucht viel Leistung, wenn Sie einen Hügel hinauffahren, Hindernisse überwinden oder auf rauem Untergrund wie Sand fahren. Permobil empfiehlt, es weitestgehend zu vermeiden, über einen langen Zeitraum hinweg unter derartigen Bedingungen zu fahren. Permobil empfiehlt, den Rollstuhl nicht unter extremen Bedingungen wie starkem Regen, Schnee oder übermäßiger Hitze oder Kälte zu verwenden. - Seite 27 Reagiert der Rollstuhl anders als gewohnt oder vermuten Sie einen Defekt, halten Sie den Rollstuhl an und schalten Sie ihn aus. Wenden Sie sich zwecks weiterer Informationen an Ihren Serviceanbieter oder Permobil. Vermeiden Sie plötzliche Stopps und Starts. Gehen Sie in einer der folgenden Situationen besonders vorsichtig vor: •...
- Seite 28 , richten Sie den Stuhl immer direkt darauf aus. Sie können über Hindernisse mit einer Höhe von bis zu 75 mm (3") fahren. Ansonsten steigt die Kippgefahr und der Rollstuhl kann beschädigt werden. Beachten Sie, dass die Art der Federung und Einstellung Einfluss auf die Fähigkeit des Rollstuhls, Hindernisse zu überwinden, haben kann.
- Seite 29 Die Rollstühle von Permobil sind individuell auf den Benutzer zugeschnitten und mit einer von zahlreichen verschiedenen Möglichkeiten ausgestattet, die Sitzfunktionen einzurichten. Weitere Informationen zur Steuerung Ihres Rollstuhls finden Sie in allen anderen Dokumentationen, die Sie mit Ihrem Rollstuhl erhalten haben, oder wenden Sie sich an Ihren Permobil-Händler.
-
Seite 30: Sitzhöhenverstellung
4.2.1 Sitzhöhenverstellung Die Sitzhöhenverstellung hebt und senkt den Sitz. Wenn der Sitz angehoben wird, kann die Höchstgeschwindigkeit des Rollstuhls automatisch reduziert oder die Fähigkeit zum Fahren des Rollstuhls kann vollständig eingeschränkt werden. Die reduzierte Höchstgeschwindigkeit kann auf dem Display des Steuerpults mit einer Schildkröte und die Fahrbeschränkung durch ein rotes Licht angezeigt werden. -
Seite 31: Rückenlehnenneigung
4.2.3 Anteriore Neigungsfunktion Die anteriore Neigungsfunktion hat programmierbare Positionen, um individuelle Anforderungen zu erfüllen. Typische Neigungspositionen sind 5°, 10° und 20°. • 10° erleichtert das Erreichen von Gegenständen, beispielsweise auf einem Tisch. • 20° erweitert Ihre Reichweite noch weiter. Wenn Sie den Sitz nach vorne oder nach hinten kippen, stoppt er, wenn er eine vorprogrammierte Position oder eine neutrale, nicht gekippte Position erreicht. -
Seite 32: Beinlehnenneigung
4.2.5 Beinlehnenneigung Die Beinlehnenneigung kippt die Beinstütze. Wenn die Beinstütze geneigt ist, kann die Höchstgeschwindigkeit des Rollstuhls automatisch reduziert oder die Fähigkeit zum Fahren des Rollstuhls kann vollständig eingeschränkt werden. Die reduzierte Höchstgeschwindigkeit kann auf dem Display des Steuerpults mit einer Schildkröte und einem gelben Licht auf dem Schaltkasten angezeigt werden. -
Seite 33: Laden Der Batterien
Laden Sie die Batterien in einem gut belüfteten, trockenen Raum auf. Setzen Sie Ihre Batterien oder Teile Ihres Rollstuhls niemals einer offenen Flamme aus. Verwenden Sie nur ein Permobil-Ladegerät, das für die Verwendung mit Ihrem Rollstuhl vorgesehen ist. Der Rollstuhl kann während des Ladevorgangs nicht gefahren werden. -
Seite 34: Freilaufmodus Aufrufen
4.4.1 Freilaufmodus aufrufen 1. Stellen Sie sicher, dass sich der Rollstuhl auf ebenem Untergrund befindet. 2. Schalten Sie den Rollstuhl aus. 3. Klappen Sie beide Freilaufhebel von der Mitte des Rollstuhls weg. 4.4.2 Freilaufmodus verlassen 1. Schalten Sie den Rollstuhl aus. 2. - Seite 35 So sichern Sie den Rollstuhl an seinen vier Befestigungspunkten. Stellen Sie sicher, dass der Rollstuhl ordnungsgemäß gesichert ist und sich nicht im Freilaufmodus befindet. Sichern Sie den Rollstuhl mit Gurten an den Befestigungspunkten vorne und hinten. Die Befestigungspunkte sind mit gelben Etiketten gekennzeichnet Nachdem Sie die Gurte an Ihrem Rollstuhl angebracht haben, befestigen Sie das andere Ende der Gurte gemäß...
- Seite 36 4.5.2 Verwendung des Rollstuhls als Sitz in einem Fahrzeug Permobil empfiehlt, den Fahrzeugsitz zu nutzen und das Gurtsystem des Fahrzeugs zu verwenden. Der unbesetzte Rollstuhl sollte im Laderaum untergebracht oder während der Fahrt im Fahrzeug gesichert werden. Befolgen Sie die nachstehenden Anweisungen, wenn Sie den Rollstuhl als Sitz in einem Fahrzeug verwenden möchten.
-
Seite 37: Transport Im Flugzeug
Sie müssen sowohl Beckengurte als auch Schultergurte verwenden. Stellen Sie sicher, dass die Gurtfixierungen so fest wie möglich angezogen sind, ohne unangenehm zu werden, und dass sie nicht verdreht sind. Sie müssen eng an Ihrem Körper anliegen und dürfen nicht von Teilen des Rollstuhls ferngehalten werden. - Seite 38 4.6.1 Batterien Der Hauptschalter muss stets ausgeschaltet sein. In den meisten Fällen müssen die Gelbatterien nicht aus dem Rollstuhl herausgenommen werden. 4.6.2 Gewicht und Abmessungen Wenden Sie sich an die entsprechende Fluggesellschaft, um die geltenden Vorschriften für Gewicht und Abmessungen Ihres Elektrorollstuhls zu erhalten.
-
Seite 39: Transport Mit Der Eisenbahn
Transport mit der Eisenbahn Die 1300/2014 regelt die Interoperabilität bezüglich der Zugänglichkeit des Eisenbahnsystems der Europäischen Union. Ein Teil dieser Richtlinie umfasst die Grenzwerte für Maße und Gewichte. Ihr Rollstuhl kann von den Gewichtsgrenzen und den angegebenen Maßgrenzen abweichen. Hauptschalter Ihr Rollstuhl verfügt über einen Hauptschalter mit zwei Funktionen. -
Seite 40: Manuelle Einstellungen
Achten Sie darauf, dass der Raum trocken und die Temperatur bei mindestens 5°C (41°F). Wenn die Temperatur niedriger ist, laden sich die Batterien möglicherweise nicht vollständig auf. Sie sind zudem anfälliger für Korrosion. Wenn Sie den Rollstuhl längere Zeit lagern, laden Sie die Batterien vollständig auf. - Seite 41 So stellen Sie die Höhe und Tiefe der Kopfstütze ein. 1. Lösen Sie den Griff an der Rückenlehne. 2. Passen Sie die Höhe oder Tiefe nach Bedarf an. 3. Ziehen Sie den Griff fest. So stellen Sie den Winkel der Kopfstütze ein. 1.
- Seite 42 So entfernen und installieren Sie die Kopfstütze. 1. Lösen Sie den Griff an der Rückenlehne. 2. Heben Sie die Kopfstütze gerade nach oben. Bauen Sie die Kopfstütze in umgekehrter Reihenfolge ein. Sie können die Kopfstütze entfernen und installieren, ohne die aktuellen Einstellungen zu beeinträchtigen.
-
Seite 43: Kopfstütze Mit Gelenkbefestigung
4.10.2 Kopfstütze mit Gelenkbefestigung In diesem Kapitel erfahren Sie, wie Sie Höhe, Tiefe und Winkel der Kopfstütze einstellen. Es zeigt Ihnen auch, wie Sie die Kopfstütze entfernen und installieren. So stellen Sie die Höhe der Kopfstütze ein. Ihre Kopfstütze verfügt über vier verschiedene Höheneinstellungen. - Seite 44 So stellen Sie die Höhe und Tiefe der Kopfstütze ein. Inbusschlüssel 5 mm 1. Lösen Sie die Schraube an jeder Verbindung 2. Ändern Sie den Winkel der Gelenkverbindungen nach Bedarf. 3. Ziehen Sie die Schrauben an. So stellen Sie den Winkel der Kopfstütze ein. Inbusschlüssel 5 mm 1.
-
Seite 45: Rückenlehnenneigung
So entfernen und installieren Sie die Kopfstütze. 1. Lösen Sie den Griff auf der Rückseite der Rückenlehne. 2. Heben Sie die Kopfstütze gerade nach oben ( ). Gehen Sie zum Montieren in der umgekehrten Reihenfolge vor. Sie können die Kopfstütze entfernen und installieren, ohne die aktuellen Einstellungen zu beeinträchtigen. -
Seite 46: Rückenlehne Entfernen
4.10.4 Rückenlehne entfernen Sie können die Rückenlehne entfernen, um den Transport des Rollstuhls zu erleichtern. Zuerst entfernen Sie das Rückenlehnenpolster . Es ist mit Klettverschluss befestigt. An der Rückenlehne vorsichtig den Clip lösen und den oberen Teil der Rückenlehne gerade nach oben ziehen ( ). Bei Bedarf können Sie auch die Kopfstütze entfernen. -
Seite 47: Schwenkeinstellungen
4.10.5.1 Schwenkarmlehne In diesem Kapitel wird beschrieben, wie Sie die Schwenkarmlehne einstellen. Eine Schwenkarmlehne ist eine Armlehne, die Sie zwischen bestimmten Einstellungen ein- oder ausfahren können. Es gibt drei Schwenkeinstellungen ) und eine gesperrte Einstellung ( ). Schwenkeinstellungen Werkseinstellung Gesperrt Werkseinstellung 0°... -
Seite 48: Armlehnenhöhe Und -Winkel
4.10.5.2 Armlehnenhöhe und -winkel In diesem Kapitel erfahren Sie, wie Sie die Höhe und den Winkel der Armlehne einstellen. Es gibt zwei Möglichkeiten, den Winkel der Armlehne einzustellen. So stellen Sie die Höhe der Armlehne ein. Sie sehen die aktuelle Höhe der Armlehne an der Rückenlehne. - Seite 49 Dies ist eine Möglichkeit, den Winkel der Armlehne einzustellen. Die untere Sicherungsmutter hat ein Linksgewinde. Schraubenschlüssel 14 mm 1. Lösen Sie die zwei Sperrmuttern auf der Einstellstange 2. Drehen Sie die Einstellstangen, um den Winkel der Armlehne an die gewünschte Position anzupassen. 3.
- Seite 50 Dies ist die andere Möglichkeit, den Winkel der Armlehne einzustellen. Inbusschlüssel 5 mm 1. Schieben Sie die Schraube aus der fixierten Position in die flexible Position 2. Die Armlehne auf den gewünschten Winkel einstellen. 3. Ziehen Sie die Schraube fest. 50 - Verwendung des Rollstuhls...
-
Seite 51: Beinlehnenneigung
4.10.6 Beinlehnenneigung Die Beinstütze Ihres Rollstuhls kann auf verschiedene Positionen von vertikal bis horizontal eingestellt werden. 1. Ziehen Sie die Schnellverriegelung heraus, sodass sich das Sicherungsrohr frei bewegt. 2. Kippen Sie die Beinstütze in den gewünschten Winkel. 3. Lösen Sie Griff , um das Sicherungsrohr zu verriegeln. - Seite 52 So stellen Sie die Höhe der Fußplatten ein. Stellt beide Fußplatten auf die gleiche Höhe ein Stellt die Fußplatten separat ein, wenn Sie verschiedene Höhen bevorzugen 1. Lösen Sie die Sicherungsschrauben. 2. Stellen Sie die Fußplatten auf die gewünschte Höhe ein. 3.
-
Seite 53: Lendenwirbelstütze
4.10.8 Lendenwirbelstütze In diesem Kapitel erfahren Sie, wie Sie die Lendenwirbelstütze einstellen. Die Lendenwirbelstütze besteht aus drei Kissen mit Klettverschluss. Wenn Sie sie einstellen möchten, entfernen Sie einfach das Rückenlehnenkissen und passen Sie die Lendenwirbelstütze wie gewünscht an. Verwendung des Rollstuhls - 53... -
Seite 54: Rumpfstütze
4.10.9 Rumpfstütze In diesem Kapitel erfahren Sie, wie Sie die Höhe der Rumpfstütze anpassen. So stellen Sie die Höhe der Rumpfstütze ein. Inbusschlüssel 5 mm 1. Entfernen Sie das Rückenlehnenpolster. 2. Lösen Sie die Schraube an der Rückenlehne, die die Rumpfstütze fixiert. -
Seite 55: Kniestütze
4.10.10 Kniestütze In diesem Kapitel erfahren Sie, wie Sie die Kniestütze entfernen und befestigen. Alle Einstellungen der Kniestütze müssen von einem autorisierten Servicetechniker vorgenommen werden. Sie können die Kniestütze von der Beinstütze entfernen, um das Ein- und Aussteigen aus dem Rollstuhl zu erleichtern. Die Beinstütze muss sich in vertikaler Position (90°... -
Seite 56: Drehbarer Pulthalter
4.10.11 Drehbarer Pulthalter Sie können den Abstand zwischen der Armlehne und dem Steuerpult, den Widerstand und den Winkel des drehbaren Pulthalters einstellen. So stellen Sie den Abstand zwischen Armlehne und Steuerpult ein. Inbusschlüssel 5 mm 1. Lösen Sie die Schrauben an der Pultverbindung. - Seite 57 Sie können das drehbare Steuerpult auf beide Seiten neigen. So stellen Sie den Winkel ein. Inbusschlüssel 4 mm 1. Entfernen Sie die Schraube auf der Seite, in die Sie das Pult neigen möchten. 2. Lösen Sie die andere Schraube 3. Passen Sie das Pult auf den bevorzugten Winkel ein.
-
Seite 58: Paralleler Pulthalter
4.10.12 Paralleler Pulthalter Sie können den Abstand zwischen Armlehne und Steuerpult einstellen. Der Winkel des Steuerpults kann ebenfalls eingestellt werden. So stellen Sie den Abstand zwischen Armlehne und Steuerpult ein. Zwischen Armlehne und Steuerpult einen Spalt von mindestens 10 mm (0,4") lassen. Drehmomentschlüssel Inbusschlüssel 5 mm 1. - Seite 59 So stellen Sie den Winkel des Steuerpults ein. Inbusschlüssel 4 mm Schieben Sie das Steuerpult in die gewünschte Position. Sie können die Schraube lösen oder festziehen, um den Widerstand anzupassen. Verwendung des Rollstuhls - 59...
-
Seite 60: Positionierungsgurt
4.10.13 Positionierungsgurt Tragen Sie immer Ihren Positionierungsgurt. Auf jeder Seite des Sitzrahmens befindet sich eine Zubehörschiene, an der Sie beispielsweise einen Positionierungsgurt anbringen können. Schraubenschlüssel 10 mm 1. Schrauben Sie den Positioniergurt in die obere Nut der Schiene. 2. Überprüfen Sie, ob die Gurtschnalle korrekt in der Schnellverriegelung einrastet. -
Seite 61: Wartung
Rollstuhl hält länger und weist weniger Defekte auf. Führen Sie nur Wartungsarbeiten und kleinere Einstellungen durch, die in der Bedienungsanleitung angegeben sind. Alle anderen Wartungs-, Service- und Reparaturarbeiten müssen von einem qualifizierten, von Permobil autorisierten Servicetechniker durchgeführt werden. Wartung - 61... -
Seite 62: Wartungs- Und Inspektionsplan
Wartungs- und Inspektionsplan Permobil empfiehlt die Einhaltung folgenden Wartungs- und Inspektionspläne. Wenden Sie sich für alle servicerelevanten Bedürfnisse oder Fragen an Ihren Händler. Wartungs- und Inspektionsplan Täglich Jährlich Wöchentlich Monatlich Prüfen Sie die Batteriestandsanzeige und laden Sie die Batterien bei Bedarf auf. - Seite 63 Wartungs- und Inspektionsplan Täglich Jährlich Wöchentlich Monatlich Polster, Sitze und Stützen auf Verschleiß prüfen. Überprüfen Sie, ob der Freilaufmodus und der Freilaufhebel ordnungsgemäß funktionieren. Eine umfassende Inspektion, Sicherheitsprüfungen und Wartungen sind von einem autorisierten Rollstuhlhändler durchzuführen. Wartung - 63...
-
Seite 64: Reinigung
Reinigung Regelmäßige Pflege und Wartung verhindern unnötigen Verschleiß und Beschädigungen an Ihrem Permobil-Produkt. Schalten Sie die Stromversorgung aus, bevor Sie den Rollstuhl reinigen. 5.2.1 Metalloberflächen Durch die hochwertige Pulverbeschichtung wird ein optimaler Korrosionsschutz gewährleistet. Verwenden Sie ein weiches Tuch oder einen Schwamm, warmes Wasser und ein mildes Reinigungsmittel für die normale... - Seite 65 sauberen, trockenen Tuch trocken. Lassen Sie die Oberfläche trocknen. Wiederholen Sie diesen Vorgang bei hartnäckigen Verschmutzungen oder Flecken. Tintenflecken lassen sich evtl. durch Waschen mit Seife und Wasser gefolgt von Isopropylalkohol entfernen. Verwenden Sie keine anderen Reinigungsmethoden als die hier aufgeführten. Andere Reinigungsmethoden können das Vinyl angreifen und schädigen, was zu einem Verlust der Garantie des Rollstuhls führen kann.
-
Seite 66: Aufpumpen Der Antriebsräder
Aufpumpen der Antriebsräder Fahren Sie den Rollstuhl nur mit dem richtigen Reifendruck. Der Reifendruck für die Antriebsräder beträgt 250 kPa (35 psi). Permobil empfiehlt, den Reifendruck wöchentlich und nach signifikanten Temperatur- oder Höhenänderungen zu prüfen. Ein falscher Reifendruck kann dazu führen, dass der Rollstuhl instabil und schwer zu fahren ist. -
Seite 67: Fehlersuche
Nicht alle Probleme und Ereignisse können im Leitfaden beschrieben werden. Wenden Sie sich im Zweifelsfall stets an Ihren Serviceanbieter oder an den technischen Support von Permobil, um zusätzliche Hilfe zu erhalten. Fehlerbehebungen und Reparaturen dürfen nur von qualifizierten Personen mit guten Kenntnissen der Rollstuhlelektronik durchgeführt werden. - Seite 68 Ereignis Mögliche Ursache Maßnahme Das Batterieladegerät ist angeschlossen. Trennen Sie das Batterieladegerät. Der Rollstuhl befindet sich im Freilaufmodus verlassen und Rollstuhl Freilaufmodus. neu starten. Der Rollstuhl ist verriegelt. Entsperren Sie den Rollstuhl. Der Rollstuhl lässt sich nicht fahren. Eine Sitzfunktion hat die automatische Vergewissern Sie sich, dass Rückenlehne Antriebssperre ausgelöst.
-
Seite 69: Allgemeine Informationen
Allgemeine Informationen Dieses Kapitel enthält Informationen zu Garantie, Normen und Vorschriften, Meldung von Vorfällen, Verschrottung und technischen Spezifikationen. Garantie Alle Elektrorollstühle werden mit einer zweijährigen Produktgarantie geliefert. Für die gelieferten Batterien und das Ladegerät gilt eine Garantie von einem Jahr. In den Produktgarantieinformationen sind die Garantiebedingungen dargelegt. -
Seite 70: Störungsmeldung
Entsorgung und Recycling 7.4.1 Wiederverwendung Falls Sie Ihr Permobil-Produkt nicht länger verwenden möchten, wenden Sie sich bitte an Ihren autorisierten Händler oder Ihre Krankenversicherung. Der Rollstuhl ist vollständig wiederverwendbar. Änderungen, die für die Anpassung des Rollstuhls an einen neuen Benutzer erforderlich sind, können durch einen geschulten Spezialisten und/oder Permobil ausgeführt werden. -
Seite 71: Technische Daten
Technische Daten Gewicht des schwersten Bereichs Rückenlehne 7,5 kg (16,5 lb) Achsenbreite 1100 mm (43") Min. Wendekreis 1120 mm (44") Erforderliche Breite bei verwinkelten Korridoren 830 mm (33") Erforderliche Breite der Türöffnung 1140 mm (45") 700 mm (28") Erforderliche Korridorbreite von seitlichen Öffnungen Bodenfreiheit 80 mm (3") Fähigkeit, Hindernisse zu überwinden (Anfahrentfernung 0 cm... -
Seite 72: Kontakt Zu Ihrer Produktionseinheit
Kontakt zu Ihrer Produktionseinheit Nashville, USA Timrå, Schweden PU TIM PU NAS Permobil AB Permobil Inc. Per Uddéns väg 20 300 Duke Drive Lebanon, TN 37090 861 36 Timrå Sweden +46 60 59 59 00 +1 800 736 0925 +46 60 57 52 50 +1 800 231 3256 info@permobil.com... -
Seite 73: Kontakt Zu Ihrer Lokalen Niederlassung
PU TIM PU TIM Schweiz Luxemburg Permobil AG Permobil Benelux Permobil Alpnach Dorf Brandenburger Straße 2-4 D-40880 Ratingen CH-6055 Alpnach Dorf Germany Switzerland +41 41 672 76 00 +31 45 564 54 80 +41 41 672 76 09 +31 45 564 54 81 info@permobil.ch... - Seite 75 Adresse und Telefonnummer des Händlers...
- Seite 76 337242 deu-DE www.permobil.com 7 330818 365880...
