Explorer Mini

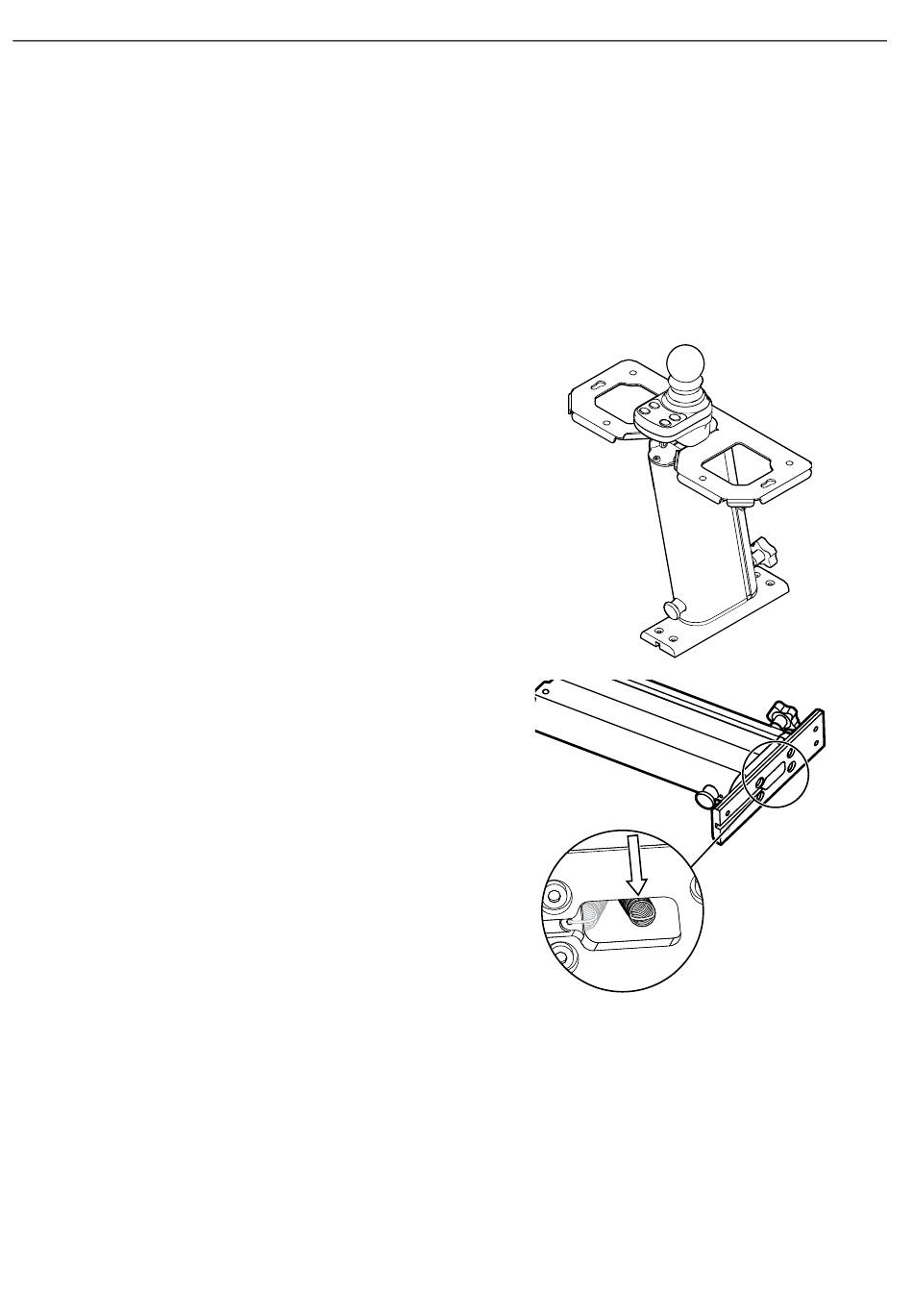

4.9.3 Steuerpult entfernen
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 3 mm.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
• Steckschlüsseleinsatz für Innensechskant, 5 mm.
• Spitzzange.
3. Sitz entfernen. Anleitung, siehe 4.4.1 Sitz ausbauen
4. Tisch- und Rückenlehneneinheit entfernen. Anleitung siehe
4.5.1 Tisch- und Rückenlehneneinheit ausbauen.
5. Obere Abdeckung abnehmen. Anleitung siehe
4.6.1.1 Obere Abdeckung entfernen.
6. Säule in ihre niedrigste Position einstellen. Anleitung siehe
5.1.2.1 Höhe der Tisch- und Rückenlehneneinheit einstellen.
7. Säule auf eine ebene Fläche legen.
8. Die Zugfeder mit einer Spitzzange aus der Bohrung auf der
Unterseite der Säule aushaken.
38 - Reparaturen
Reparaturen - Steuerpult
