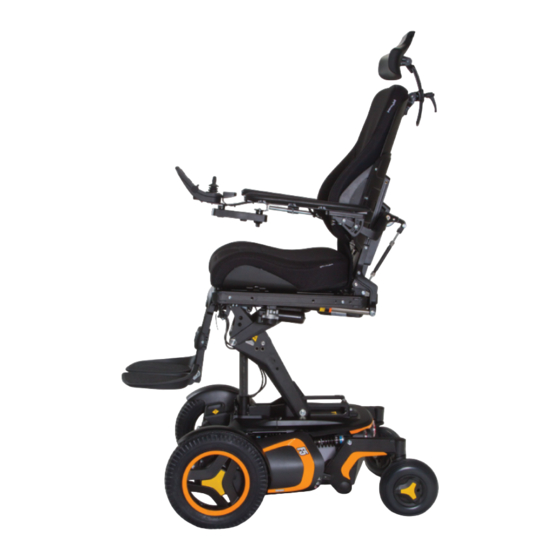

Permobil F5 Corpus VS Servicehandbuch
Vorschau ausblenden Andere Handbücher für F5 Corpus VS:
Inhaltsverzeichnis

Werbung

Servicehandbuch
Deutsch
F5 Corpus VS

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Permobil F5 Corpus VS

  • Seite 1 Servicehandbuch Deutsch F5 Corpus VS...
  • Seite 3: Einleitung

    Für die sachkundige Durchführung der Arbeiten ist es wichtig, dass die darin enthaltenen Informationen verstanden und befolgt werden. Geben Sie bei Kontakten mit Permobil immer die Fahrgestellnummer an, um sicherzustellen, dass Sie die richtigen Informationen erhalten.
  • Seite 4 Text Produced and published by Permobil AB Edition: 2015-01 Order no: 205359-DE-0...
  • Seite 6 Permobil F5 Corpus VS So finden Sie Permobil Permobil GmbH Alter Hellweg 36 44379 Dortmund Deutschland Tfn.: +49 231 945363 0 Fax: +49 231 945363 20 Email:: info@permobil.de Hauptsitz des Permobil-Konzerns Permobil AB Box 120 861 23 Timrå Sweden Tel:...
  • Seite 7: Inhaltsverzeichnis

    Permobil F5 Corpus VS Inhalt INHALT Typenschilder ..............................9 Reparaturen..............................11 Einstellungen ............................. 113 Steuersystem.............................135 Fehlersuche R-net ............................137 Verkabelungsübersicht..........................149 Empfohlene Sitzpolsterungen, Sitzplatten und UniTrack-Schienen..........155...
  • Seite 9: Typenschilder

    Permobil F5 Corpus VS Typenschilder TYPENSCHILDER Fahrgestell Abbildung 1. Kennnummer Fahrgestell Endstufe R-Net Abbildung 2. Kennnummer Endstufe R-Net. Steuerpult R-Net Abbildung 3. Kennnummer Steuerpult R-Net...
  • Seite 10 Permobil F5 Corpus VS Typenschilder...
  • Seite 11: Reparaturen

    Permobil F5 Corpus VS Reparaturen REPARATUREN Abdeckungen................... 12 Batterien ................... 21 Räder ....................25 Stützradeinheit................. 32 Stellvorrichtung der Stützradeinheit ..........33 Tragarme ..................34 Radgabel ..................37 Stoßdämpfer ..................38 Antriebsmotoren................42 Magnetbremsen ................44 AP, Höhenverstellung ..............46 Klemmschutz der AP-Sitzhöhenverstellung........ 57 Verpolungsschutz der AP-Sitzhöhenverstellung ......
  • Seite 12: Abdeckungen

    Permobil F5 Corpus VS Reparaturen Abdeckungen Fahrgestellabdeckungen abmontieren 1. Bringen Sie den Sitz in oberste Position. 2. Hauptschalter am Steuerpult ausschalten. 3. Die beiden Drehgriffe abnehmen, die die Fahrgestell- abdeckung halten. Siehe Abbildung. 4. 4. Obere Abdeckung vom Fahrgestell heben/ziehen.
  • Seite 13: Fahrgestellabdeckungen Montieren

    Permobil F5 Corpus VS Reparaturen Fahrgestellabdeckungen montieren 1. Die vordere Fahrgestellabdeckung am Fahrgestell montieren. Siehe Abbildung. 7. Darauf achten, dass die Abdeckung teilweise an der Innenseite des Fahr- gestells montiert ist. 2. An Fahrgestell mit Beleuchtung schließen Sie den Anschluss an der Rückseite mit der Kennzeichnung „Rear lights and turn signals"...
  • Seite 14: Montage Der Hinteren Tragarmabdeckungen

    Permobil F5 Corpus VS Reparaturen Montage der hinteren Tragarmabdeckungen Beide Seiten des Tragarms sind mit Abdeckungen verse- hen. Die Abdeckungen sind mit vier Schrauben befestigt. An jedem Tragarm gibt es auch eine Akzentabdeckung. 1. Hauptschalter am Steuerpult ausschalten. 2. Die farbige Akzentabdeckung abmontieren, indem man sie vorsichtig mit einem Schraubenzieher in der Nut auf der linken bzw.
  • Seite 15 Permobil F5 Corpus VS Reparaturen Demontage der Abdeckungen des Antriebspakets einschließlich Vorderradabdeckung. Vorderen Kotflügel abmontieren ACHTUNG! Die Abbildung 11 zeigt den Rollstuhl ohne Antriebsräder, damit der Kotflügel besser zu sehen ist. Das Antriebsrad muss für diese Arbeit nicht abmontiert werden.
  • Seite 16 Permobil F5 Corpus VS Reparaturen Antriebsmotorabdeckung abmontieren Die Abdeckung des Antriebsmotors ist mit einem Dreh- knopf (3) und Klettband an der Seite sowie einem Befe- stigungspunkt (5) an der Unterseite angebracht. Siehe Abbildung. 12. ACHTUNG! Der Kotflügel muss vor Abbau der Antriebsmotorabdek- kung abgenommen werden.
  • Seite 17 Permobil F5 Corpus VS Reparaturen Getriebeabdeckung abmontieren Sie ist ist mit einem Klettverschluss an der Oberseite montiert. ACHTUNG! Der Kotflügel muss vor Abbau der Getriebeabdek- kung abgenommen werden. Bei Rollstuhl mit VS-Sitz, den Sitz in stehende Stel- lung bringen, sodass die Stützräder den Boden berühren.
  • Seite 18 Permobil F5 Corpus VS Reparaturen Demontage der Abdeckungen des Antriebspakets einschließlich Kotflügel. Getriebeabdeckung abmontieren Die Getriebeabdeckung ist oben mit einem Klettver- schluss (6) und unten mit einem Befestigungspunkt (7) montiert. Siehe Abbildung. 14. 1. Beim Rollstuhl mit VS-Sitz, den Sitz in stehende Stel- lung bringen, sodass die Stützräder den Boden...
  • Seite 19 Permobil F5 Corpus VS Reparaturen Montage der Antriebsmotorabdeckung Die Abdeckung des Antriebsmotors ist oben mit einem Drehknopf (3) und Klettband an der Seite sowie einem Befestigungspunkt (5) unten angebracht. Siehe Abbil- dung. 12. Abdeckung auf das Getriebegehäuse platzieren und sicherstellen, dass der Befestigungspunkt (5) pas- send zum Schraubkopf im entsprechenden Loch der Abdeckung liegt.
  • Seite 20 Permobil F5 Corpus VS Reparaturen Vorderen Kotflügel montieren Der Kotflügel ist mit einer Schraube (1) und zwei Befesti- gungspunkten (2) montiert. Siehe Abbildung. 18. ACHTUNG! Die Abbildung 18 zeigt den Rollstuhl ohne Antriebsräder, damit der Kotflügel besser zu sehen ist. Das Antriebsrad muss für diese Arbeit nicht abmontiert werden.
  • Seite 21: Batterien

    Permobil F5 Corpus VS Reparaturen Batterien Ausbau der Batterien Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 8 mm. • 1 Blockschlüssel 13 mm. 1. Rollstuhl auf ebener Fläche abstellen und die Sitzhö- henverstellung anheben. Schalten Sie die Stromversorgung durch Betätigen der AUS/EIN-Taste am Steuerpult aus und stellen Sie die automatische Hauptsicherung auf AUS (Off).
  • Seite 22 Permobil F5 Corpus VS Reparaturen Hintere Abdeckung vom Fahrgestell heben/ziehen. Siehe Abbildung. 23. Abbildung 23. * Hintere Fahrgestellabdeckung Die vier Befestigungsschrauben der Armlehne ab- nehmen, siehe Abbildung. 24. Abbildung 24. Das Batteriefach ist mit vier Schrauben befestigt. Antriebsmotorkontakte von der Endstufe demontie- ren.
  • Seite 23 Permobil F5 Corpus VS Reparaturen Batterien mit Hilfe der Batteriebänder aus dem Fahr- gestell ziehen. Siehe Abbildung. 26. Abbildung 26. Batterien und Elektronik mit Hilfe der Bat- teriebänder aus dem Fahrgestell ziehen. Batterieanschlüsse abklemmen. Siehe Abbildung. 27. Abbildung 27. Die Batterien und deren Anschlüsse.
  • Seite 24: Einbau Der Batterien

    Permobil F5 Corpus VS Reparaturen Einbau der Batterien 1. Heben Sie in umgekehrter Reihenfolge die neuen Batterien in das Fahrgestell (lassen Sie das Batterie- band an den neuen Batterien sitzen). Batteriean- schlüsse montieren. ACHTUNG! Siehe auch Aufkleber an der Innenseite der Abdeckungen.
  • Seite 25: Räder

    Permobil F5 Corpus VS Reparaturen Räder Antriebsräder Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 8 mm. • 1 Blockschlüssel 13 mm. Ausbau 1. Hauptschalter am Steuerpult ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das jeweilige Rad frei läuft.
  • Seite 26 Permobil F5 Corpus VS Reparaturen WARNUNG! Die Zentralschraube darf nicht abmontiert werden. 5. Das Rad abmontieren, indem man es gerade abzieht. Einbau Die Montage erfolgt in der umgekehrten Reihenfolge. Rollstühle mit Winterreifen: Räder mit Distanzstück (4) montie- ren. Die drei Schrauben mit Hilfe eines Momentschlüssels anziehen.
  • Seite 27 Permobil F5 Corpus VS Reparaturen Felgenteilung Die Felge ist teilbar, um die Montage/Demontage von soliden, luftgefüllten Reifen zu ermöglichen. 1. Das jeweilige Rad vom Rollstuhl abmontieren. Siehe Ausbau, Seite 25. 2. Bei Felgen mit luftgefüllten Reifen, Luft auslassen. WARNUNG! Sicherstellen, das der luftgefüllte Reifen drucklos ist, bevor die Felge geteilt wird, da sonst die Gefahr von Personenschäden besteht.
  • Seite 28 Permobil F5 Corpus VS Reparaturen Pivoträder Ausbau 1. Hauptschalter am Steuerpult ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das jeweilige Rad frei läuft. 3. Radkappe (4) abmontieren. 4. Schraube (3) und Scheibe (2) abmontieren. 5. Rad von der Achse ziehen.
  • Seite 29 Permobil F5 Corpus VS Reparaturen Felgenteilung 1. Hauptschalter am Steuerpult ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das jeweilige Rad frei läuft. 3. Rad abmontieren. Siehe Ausbau, Seite 28. 4. Die drei Schrauben und Muttern abmontieren, die die inneren und äußeren Teile der Felge zusammenhalten, sie- he Abbildung 34.
  • Seite 30: Luft Einfüllen

    Permobil-Schraube zu ersetzen und mit dem empfohlenen Anziehdrehmoment festzuziehen. Antriebsachse und Felge auch auf Schäden untersuchen. Ein beschädigtes Teil kann dazu führen, dass sich die Radschraube löst oder reißt. Permobil empfiehlt, die Radschrauben nur einmal zu verwenden. Abbildung 35. Luftventil am Antriebsrad.
  • Seite 31: Stützräder

    Permobil F5 Corpus VS Reparaturen Stützräder Ausbau 1. Hauptschalter am Steuerpult ausschalten. 2. Schraube abmontieren. Siehe Abbildung. 36. WARNUNG! Die Demontage der Stützräder bedeutet erhöhte Kippgefahr. Der Rollstuhl darf nicht ohne montierte Stützräder gefahren werden. Einbau 1. Hauptschalter am Steuerpult ausschalten.
  • Seite 32: Stützradeinheit

    Permobil F5 Corpus VS Reparaturen Stützradeinheit Ausbau 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal ein- stellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/ gesenkt werden, siehe Handbetrieb der AP-Sitzhö-...
  • Seite 33: Stellvorrichtung Der Stützradeinheit

    Permobil F5 Corpus VS Reparaturen Stellvorrichtung der Stützradeinheit Ausbau 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal ein- stellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/ gesenkt werden, siehe Handbetrieb der AP-Sitzhö-...
  • Seite 34: Tragarme

    Permobil F5 Corpus VS Reparaturen Tragarme Demontage des hinteren Tragarms 1. Hauptschalter am Steuerpult ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das jeweilige Rad frei läuft. 3. Stoßdämpfer vom Tragarm demontieren. Er ist mit einer Schraube und Unterlegscheibe befestigt. Siehe Abbil- dung.
  • Seite 35: Demontage Der Vorderen Tragarme

    Permobil F5 Corpus VS Reparaturen Demontage der vorderen Tragarme 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal einstellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Handbetrieb der AP-Sitzhöhenverstellung, Seite 46...
  • Seite 36: Montage Der Vorderen Tragarme

    Permobil F5 Corpus VS Reparaturen Montage der vorderen Tragarme Die Montage erfolgt in der umgekehrten Reihenfolge. 1. Achse und Tragarm auf Beschädigungen überprüfen. Bei Bedarf Schmutz und Rost entfernen. Beschädigte Teile auswechseln 2. Tragarm auf die Achse stecken, verwenden Sie dazu kein Werkzeug. Sicherstellen, dass der Tragarm an der Ach- se anschlägt.
  • Seite 37: Radgabel

    Permobil F5 Corpus VS Reparaturen Radgabel Ausbau 1. Hauptschalter am Steuerpult ausschalten. 2. Fahrgestell des Rollstuhls aufbocken, sodass das je- weilige Rad frei läuft. 3. Abdeckkappe an der Oberseite des Lenkarms entfer- nen. Siehe Abbildung. 44. 4. Radgabel abmontieren. Sie ist von oben mit einer...
  • Seite 38: Stoßdämpfer

    Permobil F5 Corpus VS Reparaturen Stoßdämpfer Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 8 mm. Ausbau des vorderen Stoßdämpfers 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal einstellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden,...
  • Seite 39: Demontage Des Hinteren Stoßdämpfers

    Permobil F5 Corpus VS Reparaturen Demontage des hinteren Stoßdämpfers 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal einstellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Handbetrieb der AP-Sitzhöhenverstellung, Seite 46...
  • Seite 40: Einstellung Vom Zugstufendämpfungsventil Des Stoßdämpfers

    Permobil F5 Corpus VS Reparaturen Einstellung vom Zugstufendämpfungsventil des Stoßdämpfers Für die Standardeinstellung das Zugstufendämpfungsventil im Uhrzeigersinn von Hand drehen. Danach das Ventil ganz herausschrauben, Anzahl von ”Klicks” beachten. Dann das Dämpfungsventile wieder halb hineinschrauben, d.h. die halbe Anzahl von ”Klicks”. Siehe Abbildung. 47 Das Ventil weiter herausschrauben, um eine härtere Dämpfung zu erhalten, das Ventil wieder hineinschrauben, um...
  • Seite 41: Einstellung Der Federkraft Des Stoßdämpfers

    Permobil F5 Corpus VS Reparaturen Einstellung der Federkraft des Stoßdämpfers Die Federkraft des Stoßdämpfers muss auf den richtigen Wert eingestellt werden. Die Federkraft kann mit Hilfe der Einstellmutter (A) für verschiedene Benutzergewichte eingestellt werden. Für beste Leistung und bestmöglichen Komfort ist der Stoßdämpfer gemäß Tabelle unten einzustellen.
  • Seite 42: Antriebsmotoren

    Permobil F5 Corpus VS Reparaturen Antriebsmotoren Antriebsmotoren abmontieren 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal ein- stellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/ gesenkt werden, siehe Handbetrieb der AP-Sitzhö-...
  • Seite 43 Permobil F5 Corpus VS Reparaturen Einbau Antriebsmotor in umgekehrter Reihenfolge einbauen. 1. Antriebsmotor mit vier Schrauben und zugehörigen Beilagscheiben montieren. Siehe Abbildung. 53. 2. Die Kabel mittels Leitungshaltern am Fahrgestell montieren. Siehe Abbildung. 54. 3. Kontakt der Magnetbremse und des Antriebsmotors an die Endstufe anschließen.
  • Seite 44: Magnetbremsen

    Permobil F5 Corpus VS Reparaturen Magnetbremsen Der Rollstuhl ist mit einer Magnetbremse am rechten bzw. linken Antriebsmotor ausgestattet. Beide Magnet- bremsen sind mit einer Entriegelung versehen, mit der die Bremsen manuell entriegelt werden können. Demontage der Magnetbremse Hauptschalter am Steuerpult ausschalten.
  • Seite 45: Montage Der Magnetbremse

    Permobil F5 Corpus VS Reparaturen Montage der Magnetbremse Die Montage erfolgt in der umgekehrten Reihenfolge. 1. Magnetbremse mit den drei Schrauben montieren, der Entriegelungshebel muss nach außen zeigen. Siehe Abbildung. 59. 2. Der Entriegelungshebel ist mit einer Endlagenschrau- be versehen, die abhängig davon versetzt wird, ob die Bremse am linken oder am rechten Antriebsmotor des Fahrgestells montiert wird.
  • Seite 46: Ap, Höhenverstellung

    Permobil F5 Corpus VS Reparaturen AP, Höhenverstellung Handbetrieb der AP-Sitzhöhenverstellung Wenn sich die AP-Sitzhöhenverstellung nicht mehr nor- mal einstellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/ge- senkt werden. Handbetrieb vorbereiten 1. Hauptschalter am Steuerpult ausschalten.
  • Seite 47 Permobil F5 Corpus VS Reparaturen Die sieben mit (B) gekennzeichneten Schrauben für den hinteren Teil des Sitzrahmens demontieren, sie- he Abbildung. 65. Abbildung 65. Die Position für die Rückenlehne (hinterer Teil des Sitzrahmens) wird von fünf Schrauben, gekenn- zeichnet mit dem Buchstaben B, fixiert.
  • Seite 48 Permobil F5 Corpus VS Reparaturen Gummischutz unter dem Fahrgestell entfernen, um die Achse der Sitzhöhenverstellung zugänglich zu machen. Siehe Abbildung. 67. Abbildung 67. Gummischutz unter dem Fahrgestell ent- fernen, um die Achse der Sitzhöhenverstellung zugäng- lich zu machen. Manuelle Betätigung Mit dem Inbusschlüssel von der Rückenlehne durch...
  • Seite 49 Permobil F5 Corpus VS Reparaturen Sitzkantelungsmotor wieder montieren. Er ist mit drei Schrauben befestigt. Siehe Abbildung. 69. Abbildung 69. Der Sitzkantelungsmotor ist mit drei Schrauben befestigt. Wenn der hintere Teil des Sitzrahmens nicht versetzt worden ist, fortsetzten bis Schritt 5.
  • Seite 50 Permobil F5 Corpus VS Reparaturen Stellvorrichtung wieder an die Beinstütze montieren, die mit einer Schraube befestigt ist. Siehe Abbildung. Abbildung 72. Befestigungsschrauben der Stellvorrichtung Sitzbleche demontieren. Sie sind mit vier Schrauben an der Vorder- und Hinterkante befestigt. Siehe Abbil- dung. 73.
  • Seite 51: Demontage

    Permobil F5 Corpus VS Reparaturen Demontage 1. Fahren Sie den Sitz in die höchste Position. Zum He- ben des Sitzes auf einem Fahrgestell mit elektrischer Sitzhöhenverstellung, die sich wegen entladener Bat- terien oder defekter Stellvorrichtung nicht normal be- tätigen lässt,...
  • Seite 52 Permobil F5 Corpus VS Reparaturen Verkabelung der AP Sitzhöhenverstellung vom ICS Master Modul entfernen. Sie ist an einen der Kon- takte J11 oder J12 angeschlossen. Siehe Abbildung. 77. Kabel von den Leistungshaltern lösen. Für spä- tere Montage beachten, wie das Kabel montiert ist.
  • Seite 53 Permobil F5 Corpus VS Reparaturen Die beiden Schrauben (3), die die AP Sitzhöhenver- stellung an der Hinterkante halten. Siehe Abbildung. Abbildung 80. Die beiden Schrauben, die die AP Sitzhö- henverstellung an der Hinterkante halten. Sitzhöhenverstellung gerade nach oben aus dem Fahrgestell heben.
  • Seite 54 Permobil F5 Corpus VS Reparaturen Einbau Die Montage erfolgt in umgekehrter Reihenfolge. AP Sitzhöhenverstellung in das Fahrgestell einbauen. Die sechs Schrauben (1) abmontieren und die beiden Schrauben (2) festziehen, die die Höhenverstellung an der Vorderkante halten. Siehe Abbildung. 82. Abbildung 82. Die AP Sitzhöhenverstellung ist mit acht Schrauben an der Vorderkante befestigt.
  • Seite 55 Permobil F5 Corpus VS Reparaturen Verkabelung der AP Sitzhöhenverstellung an das ICS Master Modul anschließen. Sie soll an einen der Kon- takte J11 oder J12 angeschlossen sein. Siehe Abbil- dung. 85. Abbildung 85. ICS-Hauptmodul 5. Sitz montieren, siehe Sitz, Seite 85.
  • Seite 56 Permobil F5 Corpus VS Reparaturen Das R-Net-Kabel am Kontaktblock an der Rückseite der Rückenlehnen anschließen. Siehe Abbildung. 88. Kabel an den Leitungshaltern befestigen. Abbildung 88. Der Kontaktblock sitzt unter der Abdek- kung, die mit zwei Schrauben befestigt ist. 9. UniTrack-Schiene montieren. Siehe UniTrack-Schie- nen, Seite 90.
  • Seite 57: Klemmschutz Der Ap-Sitzhöhenverstellung

    Permobil F5 Corpus VS Reparaturen Klemmschutz der AP- Sitzhöhenverstellung Ausbau Bringen Sie den Sitz in oberste Position. Abbildung 89. Der Klemmschutz wird mit vier Schrauben montiert. 2. Hauptschalter am Steuerpult ausschalten. 3. Die vier Schrauben abmontieren, die den Klemm- schutz des Oberlenkers halten. Siehe Abbildung.89 4.
  • Seite 58 Permobil F5 Corpus VS Reparaturen 8. Klemmschutz vom Blech abmontieren. Einbau Klemmschutz mit den beiden Schrauben am oberen Blech montieren. Siehe Abbildung. 92. Abbildung 92. Der Klemmschutz wird mit fünf Schrauben montiert. Klemmschutz mit den drei Schrauben am Unterlenker montieren. Siehe Abbildung. 93.
  • Seite 59: Verpolungsschutz Der Ap-Sitzhöhenverstellung

    Permobil F5 Corpus VS Reparaturen Verpolungsschutz der AP- Sitzhöhenverstellung Ausbau 1. Bringen Sie den Sitz in oberste Position. 2. Hauptschalter am Steuerpult ausschalten. 3. Obere Fahrgestellabdeckung demontieren. Siehe Fahrgestellabdeckungen abmontieren, Seite 12. 4. Verpolungsschutz abmontieren, indem man dessen Kanten vorsichtig nach außen biegt und gleichzeitig von der AP-Sitzhöhenverstellung zieht.
  • Seite 60: Hubmotor Und Treibriemen Der Ap- Sitzhöhenverstellung

    Permobil F5 Corpus VS Reparaturen Hubmotor und Treibriemen der AP- Sitzhöhenverstellung Ausbau 1. Bringen Sie den Sitz in oberste Position. 2. Schalten Sie die Stromversorgung durch Betätigen der AUS/EIN-Taste am Steuerpult aus und stellen Sie die automatische Hauptsicherung auf AUS (Off). Sie- he Hauptsicherung, Seite 75 3.
  • Seite 61 Permobil F5 Corpus VS Reparaturen Motor abmontieren. Er ist mit drei Schrauben befe- stigt. Siehe Abbildung. 99. Abbildung 99. Der Motor ist mit drei Schrauben befestigt. 7. Treibriemen von den Riemenscheiben abmontieren. Einbau Die Montage erfolgt in umgekehrter Reihenfolge. 1. Treibriemen auf die Riemenscheiben montieren.
  • Seite 62 Permobil F5 Corpus VS Reparaturen montieren. Siehe Abbildung. 100. Schutzblech unter dem Motor anbringen. Es ist mit zwei Schrauben montiert. Siehe Abbildung. 101. Abbildung 101. Schutzblech unter dem Motor anbringen. Motorkabel an ICS-Master Modul anschließen. Siehe Abbildung. 102 Abbildung 102. Motorkabel an ICS-Master Modul...
  • Seite 63: Kantelungsmotor Der Ap-Sitzhöhenverstellung

    Permobil F5 Corpus VS Reparaturen Kantelungsmotor der AP- Sitzhöhenverstellung Ausbau ACHTUNG! Die Stellvorrichtung nach dem Austausch kalibrieren! 1. Den Sitz auf etwa 45° stehende Position heben. Wenn der Sitz mit der Funktion Kantelung vorwärts ausgestattet ist oder wenn der Neigungsmechanis-...
  • Seite 64 Permobil F5 Corpus VS Reparaturen 5. Sicherungsring und Achse, die das hintere Ende der Stellvorrichtung hält, abmontieren. Siehe Abbildung. 105. Mutter und Schraube abmontieren. Siehe Abbildung. 106. Abbildung 106. Sicherungsmutter (Kontermutter) abmontieren. Die acht Schrauben entfernen, die den Schieber hal- ten.
  • Seite 65 Permobil F5 Corpus VS Reparaturen Einbau Stellvorrichtung vom Schieber montieren, indem man die Mutter vollständig einschraubt. Siehe Abbildung. Abbildung 109. Stellvorrichtung vom Schieber montieren, indem man die Mutter festschraubt. 2. Stellvorrichtung im Uhrzeigersinn drehen, um sie so weit wie möglich in die Mutter einzuschrauben.
  • Seite 66 Permobil F5 Corpus VS Reparaturen Kabel mit dem Kabelanschluss anschließen Kabel- halterung mit der Schraube montieren. Siehe Abbil- dung. 112. Abbildung 112. Das hintere Ende der Stellvorrichtung mit Achse und Sicherungsring montieren. 6. Das hintere Ende der Stellvorrichtung mit Achse und Sicherungsring montieren.
  • Seite 67: Gasfeder Der Ap-Sitzhöhenverstellung

    Permobil F5 Corpus VS Reparaturen Gasfeder der AP- Sitzhöhenverstellung Ausbau 1. Bringen Sie den Sitz in oberste Position. 2. Hauptstrom durch Betätigen der EIN/AUS Taste am Steuerpult abschalten. 3. Sicherungsring und Achse, die das vordere Ende der Stellvorrichtung hält, abmontieren. Siehe Abbildung.
  • Seite 68: Federeinheit Der Ap-Sitzhöhenverstellung

    Permobil F5 Corpus VS Reparaturen Federeinheit der AP-Sitzhöhenverstellung Ausbau 1. Bringen Sie den Sitz in oberste Position. 2. Hauptstrom durch Betätigen der EIN/AUS Taste am Steuerpult abschalten. 3. Federeinheit abmontieren. Sie ist mit drei Schrauben und Unterlegscheiben befestigt. Siehe Abbildung. 117.
  • Seite 69: Batterikabelhalter

    Permobil F5 Corpus VS Reparaturen Batterikabelhalter Ausbau 1. Bringen Sie den Sitz in oberste Position. 2. Hauptschalter am Steuerpult ausschalten. 3. Abdeckungen des Fahrgestells abmontieren. Siehe Fahrgestellabdek- kungen abmontieren, Seite 12. 4. Die Mutter abmontieren, die den Kabelhalter hält. Siehe Abbildung. 118.
  • Seite 70: Endstufe R-Net

    Permobil F5 Corpus VS Reparaturen Endstufe R-Net Ausbau 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal einstellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/gesenkt werden, siehe Handbetrieb der AP-Sitzhöhenverstellung, Seite 46...
  • Seite 71 Permobil F5 Corpus VS Reparaturen Einbau Die Montage erfolgt in umgekehrter Reihenfolge. 1. Endstufe wieder anmontieren. Sie ist mit zwei Muttern befestigt. Siehe Abbildung. 119. 2. Die Elektroanschlüsse wieder an die Endstufe anschließen. Siehe Abbildung. 120. 3. Fahrgestellabdeckungen wieder montieren, siehe Abdeckungen, Seite 12.
  • Seite 72: Steuerpult R-Net

    Permobil F5 Corpus VS Reparaturen Steuerpult R-Net Ausbau 1. Hauptschalter am Steuerpult ausschalten. 2. Kabelbinder, die die Kabel des Steuerpults an der Unterseite der Armlehne fixieren, abnehmen. Anordnung der Kabelbinder für die nachfolgende Montage notieren. 3. Lösen Sie die Kabelanschlüsse an der Anschlussdose.
  • Seite 73: Ics Mastermodul

    Permobil F5 Corpus VS Reparaturen ICS Mastermodul Ausbau 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal ein- stellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/ gesenkt werden, siehe Handbetrieb der AP-Sitzhö-...
  • Seite 74 Permobil F5 Corpus VS Reparaturen Montage ICS Mastermodul in umgekehrter Reihenfolge montieren. VORSICHT! Das ICS-Mastermodul muss vor der Montage für den jeweiligen Sitz konfiguriert werden. Ausführliche Informationen über die Konfiguration sind im technischen Handbuch zum Steuerungssystem ICS zu finden. 1. Wenn der Rollstuhl mit Beleuchtung ausgestattet ist, die Beleuchtungskabel wieder an die Leiterplatte an- schließen und den Deckel auf das ICS Master Modul...
  • Seite 75: Hauptsicherung

    Permobil F5 Corpus VS Reparaturen Hauptsicherung Rückstellung Die Hauptsicherung fungiert auch als Batterietrennschal- ter, wird aber normalerweise als Hauptsicherung bezeichnet. Ein Austausch der Hauptsicherung ist in der Regel nicht erforderlich, da sie als Automatiksicherung nach dem Auslösen wieder zurückgesetzt werden kann.
  • Seite 76: Austausch

    Permobil F5 Corpus VS Reparaturen Austausch 1. Fahren Sie den Sitz in die höchste Position. Wenn sich die Sitzhöhenverstellung nicht mehr normal ein- stellen lässt, weil die Batterien leer sind oder das Stellgerät defekt ist, kann der Sitz manuell gehoben/ gesenkt werden, siehe Handbetrieb der AP-Sitzhö-...
  • Seite 77: Beleuchtung Und Blinker

    Permobil F5 Corpus VS Reparaturen Beleuchtung und Blinker Hauptkabel Ausbau 1. Bringen Sie den Sitz in oberste Position. 2. Schalten Sie die Stromversorgung durch Betätigen der AUS/EIN-Taste am Steuerpult aus und stellen Sie die automatische Hauptsicherung auf AUS (Off). Sie- he Hauptsicherung, Seite 75.
  • Seite 78 Permobil F5 Corpus VS Reparaturen Kabel von ihren Kabelhaltern an der linken und rech- ten Fahrgestellseite abmontieren. Siehe Abbildung. 129. Abbildung 129. Das Kabel wird mit drei Kabelhaltern an der linken Fahrgestellseite montiert. 7. Beleuchtungsverkabelung von den Kabelschienen an der linken und rechten Fahrgestellseite abmontieren.
  • Seite 79 Permobil F5 Corpus VS Reparaturen Einbau 1. Bringen Sie den Sitz in oberste Position. 2. Schalten Sie die Stromversorgung durch Betätigen der AUS/EIN-Taste am Steuerpult aus und stellen Sie die automatische Hauptsicherung auf AUS (Off). Sie- he Hauptsicherung, Seite 75.
  • Seite 80 Permobil F5 Corpus VS Reparaturen Kabel am Kabelhalter an der linken und rechten Fahr- gestellseite montieren. Siehe Abbildung. 132. Abbildung 132. Das Kabel wird mit drei Kabelhaltern an der linken Fahrgestellseite montiert.
  • Seite 81: Vordere Blinker

    Permobil F5 Corpus VS Reparaturen Vordere Blinker Ausbau 1. Schalten Sie die Stromversorgung durch Betätigen der AUS/EIN-Taste am Steuerpult aus und stellen Sie die automatische Hauptsicherung auf AUS (Off). Sie- he Hauptsicherung, Seite 75 2. Demontage der Abdeckungen des Antriebspakets einschließlich Vorderradabdeckung.
  • Seite 82: Beleuchtung Vorn

    Permobil F5 Corpus VS Reparaturen Beleuchtung vorn Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 3 mm. Ausbau 1. Schalten Sie die Stromversorgung durch Betätigen der AUS/EIN-Taste am Steuerpult aus und stellen Sie die automatische Hauptsicherung auf AUS (Off). Sie- he Hauptsicherung, Seite 75 2.
  • Seite 83 Permobil F5 Corpus VS Reparaturen Einbau 1. Montieren Sie die Frontleuchte von der Unterseite mit den zwei Schrauben. Siehe Abbildung. 136. Kabel innen am Kotflügel montieren, durch die Kerbe ziehen und Kabelbinder verwenden. Siehe Abbil- dung. 137. Abbildung 137. Kabel innen am Kotflügel montieren, durch die Kerbe ziehen und Kabelbinder verwenden.
  • Seite 84: Hintere Beleuchtung/Blinker

    Permobil F5 Corpus VS Reparaturen Hintere Beleuchtung/Blinker Ausbau 1. Abdeckungen des Fahrgestells abmontieren. Siehe 139. 2. Die beiden Kabel hinten an Beleuchtung/Blinkern ab- trennen, indem man sie gerade herauszieht. 3. Beleuchtung und Blinkleuchten sind an der Abdek- kung des Fahrgestells mit doppelseitigem Klebeband angebracht.
  • Seite 85: Sitz

    Permobil F5 Corpus VS Reparaturen Sitz Ausbau 1. Hauptschalter am Steuerpult ausschalten. 2. Sitzpolster abmontieren, indem man es gerade hochzieht. 3. Sitzbleche demontieren. Sie sind mit vier Schrauben an der Vorder- und Hinterkante befestigt. Siehe Abbil- dung. 141. Verkabelung der AP Sitzhöhenverstellung vom Kon- taktblock am Sitzrahmen abnehmen.
  • Seite 86 Permobil F5 Corpus VS Reparaturen Stange der AP Sitzhöhenverstellung vom Rückenleh- nengelenk abmontieren. Sie ist mit einer Schraube und Unterlegscheibe befestigt. Siehe Abbildung. 144. Abbildung 144. Die Stange der AP Sitzhöhenverstellung ist mit einem Stift und Sicherungsring befestigt. Die sechs Schrauben entfernen, die den Sitz halten.
  • Seite 87 Permobil F5 Corpus VS Reparaturen Montage Sitz an der AP-Sitzhöhenverstellung platzieren. Abbildung 146. Der Sitz ist mit sechs Schrauben montiert. Die sechs Schrauben entfernen, die den Sitz halten. Siehe Abbildung. 146. Je nach Sitztiefe kann der Sitz in verschiedenen Lochbildern montiert werden. Siehe Abbildung.
  • Seite 88 Permobil F5 Corpus VS Reparaturen Stange der AP Sitzhöhenverstellung an das Rücken- lehnengelenk montieren. Sie ist mit einer Schraube und Unterlegscheibe befestigt. Siehe Abbildung. 148. Abbildung 148. Die Stange der AP Sitzhöhenverstellung ist mit einem Stift und Sicherungsring befestigt. Das R-Net-Kabel am Kontaktblock an der Rückseite der Rückenlehnen anschließen.
  • Seite 89 Permobil F5 Corpus VS Reparaturen Sitzbleche demontieren. Sie sind mit vier Schrauben an der Vorder- und Hinterkante befestigt. Siehe Abbil- dung. 151. Abbildung 151. Die Sitzplatten sind mit vier Schrauben befestigt. 8. Sitzpolster wieder montieren.
  • Seite 90: Unitrack-Schienen

    Permobil F5 Corpus VS Reparaturen UniTrack-Schienen Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 6 mm. UniTrack-Schienen gibt es je nach eingestellter Sitztiefe in fünf verschiedenen Längen. Ausbau 1. Die vier Schrauben abmontieren, die die Schiene halten. Siehe Abbildung. 152.
  • Seite 91: Sitzbleche

    Permobil F5 Corpus VS Reparaturen Sitzbleche Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 3 mm. Ausbau 1. Sitzpolster abmontieren, indem man es gerade hochzieht. Es ist mit einem Klettverschluss auf der Rückseite befestigt. 2. Sitzplatten abmontieren. Sie sind mit vier Schrauben montiert. Siehe Abbildung. 153.
  • Seite 92: Rückenlehnenbleche

    Permobil F5 Corpus VS Reparaturen Rückenlehnenbleche Die Rückenlehnenplatten gibt es in drei verschiedenen Breiten, um den Bedürfnissen der meisten Benutzer ge- recht zu werden und guten Komfort zu bieten. Wenn Sie die Größe vom Rückenlehnenblech ändern, müssen Sie auch die Polstergröße der Rückenlehne entsprechend anpassen.
  • Seite 93 Permobil F5 Corpus VS Reparaturen Rückenlehne fixiert. Siehe Abbildung. 155. Unteren Teil der Rückenlehne abbauen, indem man das Blech der Rückenlehne hochzieht, sodass sich die vier Sperrvorrichtungen abnehmen lassen. Siehe Abbildung. 156. Abbildung 156. Das untere Blech der Rückenlehne ist an vier Sperrvorrichtungen montiert.
  • Seite 94 Permobil F5 Corpus VS Reparaturen fixieren, siehe Abbildung. Siehe Abbildung. 158. ,85’,sfx)=}graphics:graphic38eeced8} Obere Rückenlehnenplatte in die Nut der unteren Platte schieben. Die Höhe der Rückenlehne muss Abbildung 159. Abbau/Einbau vom oberen Teil der evtl. eingestellt werden. Siehe 159. Rückenlehne. 4. Das Polster der Rückenlehne montiert man, indem man es auf dem Sitzblech fest andrückt und sicher-...
  • Seite 95: Höhenverstellung Der Armlehne

    Permobil F5 Corpus VS Reparaturen Höhenverstellung der Armlehne. Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 3 mm. • 1 St. Innensechskantschlüssel 4 mm. • 1 St. Innensechskantschlüssel 6 mm. Ausbau 1. Rückenlehnenbleche ausbauen. Ausführliche Be- schreibung, siehe Rückenlehnenbleche, Seite 92.
  • Seite 96 Permobil F5 Corpus VS Reparaturen Abbildung. 161. 5. Die vier Schrauben entfernen, mit denen die Armleh- nen montiert sind. Siehe Abbildung 161. Armlehnen danach vorsichtig nach unten/hinten legen. Rückenlehnenprofil entfernen, das mit zwei Schrau- ben auf der linken bzw. rechten Seite montiert ist. Sie- Abbildung.
  • Seite 97 Permobil F5 Corpus VS Reparaturen Halterungen der Einstellstange abmontieren, die mit je zwei Schrauben befestigt sind. Siehe Abbildung. 164. Abbildung 164. Die Halterungen der Einstellstange sind mit jeweils zwei Schrauben befestigt. Einstellschraube ausreichend herunterschrauben, dass man sie aus der Nut im Rückenlehnenprofil he- beln kann.
  • Seite 98 Permobil F5 Corpus VS Reparaturen Einbau Gewindestange in das Rückenlehnenprofil schieben und gleichzeitig den Mitnehmer (1) aufschrauben. Siehe Abbildung. 166. Abbildung 166. Schraubensicherung anbringen. 2. Schraubensicherung (Loctite 2701) auf die Enden der Gewindestange auftragen die beiden Endstücke (2 und 3) auf die Gewindestange montieren. Siehe Ab- bildung.
  • Seite 99 Permobil F5 Corpus VS Reparaturen Für die Wiedermontage Halterungen des Rückenleh- nenprofils in die Nut des Profils an der linken bzw. rechten Seite einpassen. Profil nach unten schieben, bis der Anschlag der Halterung an der linken bzw. rechten Seite am Ende des Rückenlehnenprofils an- liegt.
  • Seite 100: Stellvorrichtung Der Beinstütze

    Permobil F5 Corpus VS Reparaturen Stellvorrichtung der Beinstütze Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 5 mm. • 1 St. Innensechskantschlüssel 8 mm Ausbau WARNUNG! Beinstütze während der Demontage/Montage nicht belasten. Gefahr von Quetschverletzungen. 1. Hauptschalter am Steuerpult ausschalten.
  • Seite 101 Permobil F5 Corpus VS Reparaturen Einbau 1. Vordere Befestigungsschraube (M6x12) der Stellvorrichtung mitsamt Scheibe montieren. Siehe Abbildung. 172. Schraube mit einem Drehmomentschlüssel festziehen. Anziehdrehmoment 9,8 Nm. 2. Vordere Befestigungsschraube (M10x60) der Stellvorrichtung mitsamt Distanzstücken und Scheiben montieren. Siehe Abbildung. 172. Schraube mit einem Drehmomentschlüssel festziehen. Anziehdrehmoment 35 Nm.
  • Seite 102: Stellvorrichtung Der Rückenlehne

    Permobil F5 Corpus VS Reparaturen Stellvorrichtung der Rückenlehne Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 5 mm. • 1 St. Innensechskantschlüssel 8 mm VORSICHT! Beinstütze während der Demontage/Montage nicht belasten. Gefahr von Quetschverletzungen. Ausbau 1. Hauptschalter am Steuerpult ausschalten.
  • Seite 103 Permobil F5 Corpus VS Reparaturen Einbau 1. Das vordere Ende der Stellvorrichtung mit Hilfe des Verriegelungsmechanismus montieren. Siehe Abbildung. 174. 2. Das hintere Ende der Einstellungseinheit mit Hilfe des Sicherungsrings fixieren. Siehe Abbildung. 174. 3. Kabel des Stellgeräts an den Befestigungspunkten befestigen. Kabel sorgfältig verlegen. Überprüfen, dass die Ka- bel nicht eingeklemmt oder auf andere Weise beschädigt werden können.
  • Seite 104: Rückstellung Der Funktion

    Permobil F5 Corpus VS Reparaturen Stellvorrichtung der Rückenlehne Die Stellvorrichtung der Rückenlehne gibt der Rücken- lehne eine Funktion, die ihr erlaubt, sich etwas nach vorn zu bewegen und dann in einer festen Position zu bleiben, falls eine schnelle Vorwärtsbewegung plötzlich gestoppt wird.
  • Seite 105 Permobil F5 Corpus VS Reparaturen Ausbau 1. Bringen Sie den Sitz in oberste Position. 2. Hauptschalter am Steuerpult ausschalten. 3. Sitzpolster demontieren. 4. Sitzplatten demontieren. Siehe Sitzbleche, Seite 91. 5. Die UniTrack-Schiene an der linken Seite vom Sitz abnehmen. Siehe UniTrack-Schienen, Seite 90.
  • Seite 106 Permobil F5 Corpus VS Reparaturen Schrauben (1), (2) und (3) abmontieren. Siehe Abbildung. Abbildung 179. Schrauben (1), (2) und (3) abmontieren. 9. Defekte Schraube (2) abmontieren. 10. Andere Teile auf Schäden untersuchen. 11. Beschädigte Teile sind auszutauschen.
  • Seite 107 Permobil F5 Corpus VS Reparaturen Einbau 1. Blattfeder Halter Stellvorrichtung montieren. 2. Den Keil (4) oben an der Blattfeder (5) montieren. 3. Die Buchse (6) an die Schraube (1) montieren. 4. Schraube (1) montieren. 5. Schraube (2) vorn montieren. Siehe Abbildung. 180.
  • Seite 108: Beinstützen

    Permobil F5 Corpus VS Reparaturen Beinstützen Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 5 mm. • 1 St. Innensechskantschlüssel 8 mm Ausbau 1. Hauptschalter am Steuerpult ausschalten. Obere Kunststoffabdeckung der Beinstütze entfer- nen, indem man sie gerade hochzieht. Siehe 182.
  • Seite 109 Permobil F5 Corpus VS Reparaturen WARNUNG! Beim Einstellen Beinstützen nicht belasten. Gefahr von Quetschverletzungen. Die vordere Halterung der manuellen Einstellungsein- heit/Stellvorrichtung entfernen. Siehe Abbildung. 184. Mit Sicherungsmutter und Beilagscheibe an der In- nenseite der Halterung beginnen, danach Schraube und Beilagscheibe demontieren.
  • Seite 110 Permobil F5 Corpus VS Reparaturen Sicherungsringen montieren. Siehe Abbildung. 185. 2. Die vordere Halterung der manuellen Einstellungsein- heit/Stellvorrichtung montieren. Siehe Abbildung. 185. Mit Schraube und Beilagscheibe beginnen. Schraube mit einem Drehmomentschlüssel festzie- hen. Anziehdrehmoment 47 Nm. Danach Siche- rungsmutter und Beilagscheibe an der Innenseite der Halterung montieren.
  • Seite 111: Fußplatten

    Permobil F5 Corpus VS Reparaturen Fußplatten Für diese Arbeit braucht man folgendes Werkzeug: • 1 Stahllineal Ausbau 1. Hauptschalter am Steuerpult ausschalten. 2. Schraube entfernen, mit der die Fußplatte montiert ist. Siehe Abbildung. 188. WARNUNG! Fußplatte während der Demontage/Montage nicht belasten.
  • Seite 112 Permobil F5 Corpus VS Reparaturen...
  • Seite 113: Einstellungen

    Permobil F5 Corpus VS Einstellungen EINSTELLUNGEN Sitztiefe ................... 114 Sitzbreite..................118 Höhe der Rückenlehne..............119 Höhe der Armlehnen..............121 Winkel der Armlehne ..............122 Individuelle Einstellung von Höhe/Winkel der Armlehne ..................123 Breite der Armlehne ..............124 Höhe der Bruststütze ..............126 Tiefe der Bruststütze (Extra)............127 Oberschenkelstütze ..............128...
  • Seite 114: Sitztiefe

    Permobil F5 Corpus VS Einstellungen Sitztiefe Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 3 mm. • 1 St. Innensechskantschlüssel 6 mm. Die Sitztiefe kann an verschiedene Benutzer angepasst werden. Die Einstellung erfolgt in sieben festen Schritten von je 25 mm.
  • Seite 115 Permobil F5 Corpus VS Einstellungen Einstellung des vorderen Teils vom Sitzrahmen (Position der Beinstütze): Die fünf mit (L) gekenn- zeichneten Schrauben abmontieren und den vorde- ren Teil des Sitzrahmens fixieren. Siehe Abbildung. 192. Abbildung 192. Die Position für die Beinstütze (vorderer Teil des Sitzrahmens) wird von fünf Schrauben, gekenn-...
  • Seite 116 Permobil F5 Corpus VS Einstellungen 6. Gewünschte Einstellung durch Anbringen der fünf Schrauben fixieren. Einstellung des hinteren Teils vom Sitzrahmen (Position der Rückenlehne): Die fünf mit (B) ge- kennzeichneten Schrauben abmontieren und den hinteren Teil des Sitzrahmens fixieren.193 Abbildung 194. Die UniTrack-Schienen sind mit jeweils zwei Schrauben befestigt.
  • Seite 117 Permobil F5 Corpus VS Einstellungen Sitzbleche von passender Länge für die jeweilige Sitztiefeneinstellung montieren. Die Sitzbleche sind mit zwei Schrauben an der Hinterkante und zwei Schnellbefestigungsclips an der Vorderkante befe- stigt. Siehe Abbildung. 195. Abbildung 195. Die Sitzplatten sind mit zwei Schrauben an der Hinterkante sowie zwei Schnellverschlussklem- men an der Vorderkante befestigt.
  • Seite 118: Sitzbreite

    Permobil F5 Corpus VS Einstellungen Sitzbreite Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 3 mm. • 1 St. Innensechskantschlüssel 6 mm. Die Sitzbreite kann eingestellt werden, um dem Benutzer den bestmöglichen Komfort zu bieten. Die Einstellung er- folgt in drei festen Schritten von jeweils 25 mm.
  • Seite 119: Höhe Der Rückenlehne

    Permobil F5 Corpus VS Einstellungen Höhe der Rückenlehne Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 3 mm. Die Höhe der Rückenlehne kann eingestellt werden, um dem Benutzer den bestmöglichen Komfort zu bieten. Die Einstellung erfolgt durch Verstellen des Verriegelungs- mechanismus am oberen Teil der Rückenlehne in sechs...
  • Seite 120 Permobil F5 Corpus VS Einstellungen 5. Den oberen Teil der Rückenlehne hoch genug anhe- ben, damit die obere Kante des Verriegelungsmecha- nismus in einer Linie mit der gewünschten Höhe am Maßstab der Rückenlehne montiert werden kann. Siehe Abbildung. Verriegelungsmechanismus mit den beiden Schrauben montieren.
  • Seite 121: Höhe Der Armlehnen

    Permobil F5 Corpus VS Einstellungen Höhe der Armlehnen Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 5 mm. Die Höhe der Armlehnen kann verstellt werden, um den bestmöglichen Komfort für den Benutzer zu erzielen. Die Ska- la an der Rückseite der Rückenlehne zeigt die aktuelle Höheneinstellung der Armlehnen an.
  • Seite 122: Winkel Der Armlehne

    Permobil F5 Corpus VS Einstellungen Winkel der Armlehne Der Winkel der Armlehne kann auf optimalen Komfort für den Benutzer eingestellt werden. 1. Gegenmutter an der jeweiligen Einstellstange lösen. Siehe Abbildung. 202. 2. Armlehnenwinkel durch Drehen der Einstellstangen einstellen. Siehe Abbildung. 202.
  • Seite 123: Individuelle Einstellung Von Höhe/Winkel Der Armlehne

    Permobil F5 Corpus VS Einstellungen Individuelle Einstellung von Höhe/Winkel der Armlehne Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 8 mm. WARNUNG! Armlehnen während der Einstellung nicht belasten. Gefahr von Quetschverletzungen. Diese Einstellung wird nur bei speziellen Bedürfnissen vorgenommen. Sie kann sich beim Hinunterklappen/Hinaufklappen der Rückenlehne negativ auf die Bewegungen der Armlehne auswirken.
  • Seite 124: Breite Der Armlehne

    Permobil F5 Corpus VS Einstellungen Breite der Armlehne Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 6 mm. Der Abstand zwischen den Armlehnen kann eingestellt werden, um dem Benutzer den bestmöglichen Komfort zu bie- ten. Die Einstellung der linken bzw. der rechten Armlehne erfolgt in drei festen Schritten von jeweils 25 mm.
  • Seite 125: Halterung Der Einstellstange Wenden

    Permobil F5 Corpus VS Einstellungen Halterung der Einstellstange wenden Für diese Arbeit braucht man folgendes Werkzeug: • 1 Blockschlüssel 10 mm. Haben die Armlehnen eine breite und gleichzeitig niedrige Einstellung, kann die Einstellstange des linken Armlehnen- winkels an die hintere Stellgerätehalterung des Rückenlehnenwinkels stoßen. In diesem Fall muss die Halterung der Einstellstange gewendet werden.
  • Seite 126: Höhe Der Bruststütze

    Permobil F5 Corpus VS Einstellungen Höhe der Bruststütze 1. Inbusschrauben (1) lösen. Siehe Abbildung. 206. 2. Bruststütze auf gewünschte Höhe einstellen. Sie darf nie so hoch eingestellt werden, dass die Halterung an der Unterkante (2) der Buchse nicht mehr zu sehen ist. Siehe Abbildung. 206.
  • Seite 127: Tiefe Der Bruststütze (Extra)

    Permobil F5 Corpus VS Einstellungen Tiefe der Bruststütze (Extra) 1. Lösen Sie die beiden Schrauben an der Bruststütze. Siehe Abbildung. 207. 2. Stellen Sie die Bruststütze auf die gewünschte Tiefe ein. 3. In gewünschter Lage durch Anziehen der beiden Schrauben fixieren. Siehe Abbildung. 207.
  • Seite 128: Oberschenkelstütze

    Permobil F5 Corpus VS Einstellungen Oberschenkelstütze Die Position der Oberschenkelstütze kann nach vorne/nach hinten verstellt werden, um dem Benutzer den bestmögli- chen Komfort zu bieten. Oberschenkelstütze nach vorne/hinten in gewünschte Position bringen. Abbildung 208. Die Position der Oberschenkelstütze kann eingestellt werden...
  • Seite 129: Höhe Der Rumpfstütze

    Permobil F5 Corpus VS Einstellungen Höhe der Rumpfstütze Für diese Arbeit braucht man folgendes Werkzeug: • 1 St. Innensechskantschlüssel 5 mm. Die Höhe der Rumpfstütze kann auf optimalen Komfort für den Benutzer eingestellt werden. 1. Befestigungsschraube der Höheneinstellung der Rumpfstütze ca. 2 Umdrehungen. Siehe Abbildung. 209.
  • Seite 130: Tiefe Der Kniestütze

    Permobil F5 Corpus VS Einstellungen Tiefe der Kniestütze Die Tiefe der Kniestütze kann verstellt werden, um dem Benutzer bestmöglichen Komfort zu bieten. Drehgriff im/gegen den Uhrzeigersinn drehen, um die ge- wünschte Kniestützentiefe einzustellen. Siehe Abbildung. 210. Abbildung 210. Einstellung der Kniestützentiefe...
  • Seite 131: Breite Der Kniestütze

    Permobil F5 Corpus VS Einstellungen Breite der Kniestütze Die Breite der Kniestütze kann verstellt werden, um dem Benutzer bestmöglichen Komfort zu bieten. Die beiden Schrauben lösen und die Polsterung der Kniestütze auf die gewünschte Position einstellen. Die Schrauben wieder festziehen, um die Position zu fixieren.
  • Seite 132: Höhe Der Kniestütze

    Permobil F5 Corpus VS Einstellungen Höhe der Kniestütze Die Höhe der Kniestütze kann verstellt werden, um dem Benutzer bestmöglichen Komfort zu bieten. Die Schraube abmontieren und den Schnellverschluss in gewünschte Stellung bringen. Schraube wieder anbrin- gen, um die gewünschte Position zu fixieren. Siehe Abbil- dung.
  • Seite 133: Fußplattenhöhe

    Permobil F5 Corpus VS Einstellungen Fußplattenhöhe Die Höhe der Fußplatten lässt sich individuell und stufen- los einstellen. Sie werden mit je zwei Schrauben fixiert. 1. Lösen Sie die beiden Schrauben an der jeweiligen Fußplatte. Siehe Abbildung.213 2. Fußplatten auf gewünschte Höhe einstellen und durch Anziehen der Sicherungsschrauben fixieren.
  • Seite 134: Fußplattenwinkel

    Permobil F5 Corpus VS Einstellungen Fußplattenwinkel Der Winkel der Fußplatten wird mithilfe der unter der be- treffenden Platte sitzenden Anschlagschraube eingestellt. 1. Fußplatte bzw. -platten nach oben klappen. 2. Sicherungsmutter lösen. 3. Gewünschten Winkel durch Lösen und Festziehen der Schraube einstellen.
  • Seite 135: Steuersystem

    Permobil F5 Corpus VS Steuersystem STEUERSYSTEM Das Steuerungssystem des Rollstuhls kann so programmiert werden, dass der Rollstuhl optimale Leistung bei gleichbleibend hoher Sicherheit bietet, unabhängig von den übrigen Einstellungen und Ausstattungen des Roll- stuhls. Das Steuerungssystem kann auch individuell an einen spezifischen Benutzer angepasst werden.
  • Seite 136 Permobil F5 Corpus VS Steuersystem...
  • Seite 137: Fehlersuche R-Net

    Permobil F5 Corpus VS Fehlersuche R-net FEHLERSUCHE R-NET Leitfaden zur Fehlersuche Nachstehender Leitfaden zur Fehlersuchebeschreibt eine Reihe von Fehlern und Ereignissen, die beim Gebrauch des Rollstuhls auftreten können, sowie Vorschläge zu entsprechenden Maßnahmen für die Abhilfe. Beachten Sie bitte, dass diese Liste möglicher Fehler nicht vollständig ist. Setzen Sie sich in Zweifelsfällen immer mit Ihrer Service- stelle oder Permobil in Verbindung.
  • Seite 138: Diagnostik R-Net Lcd

    Rollstuhls durchgeführt werden. Bei fehlerhaften oder schlecht ausgeführten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Reparaturarbeiten sind.
  • Seite 139: Beispiel Einer Displayanzeige Mit Systemfehlern

    Außer spezifischen, OEM-genehmigten Ersatzteilen (für nähere Informationen über diese Ersatzteile, setzen Sie sich bitte mit Permobil in Verbindung) gibt es im Steuersystem R-net keine austauschbaren Teile. Defekte Einheiten müs- sen daher an Permobil oder eine von Permobil autorisierte Werkstatt zur Reparatur eingeschickt werden.
  • Seite 140 Modulen innerhalb des Systems gespeichert. Das Systemlogbuch wird durch Programmierung direkt im System erreicht (On Board Programming, OBP). Für nähere Informationen über OBP, setzen Sie sich mit Permobil oder Ihrem Servicefachmann in Verbindung. Zum OBP-Modus • Punkt System im Menü wählen.
  • Seite 141 Permobil F5 Corpus VS Fehlersuche R-net Definitionen der Diagnosemeldungen Wenn eine Fehlermeldung angezeigt und das fehlerhafte Modul identifiziert worden ist, können Sie folgende Definitio- nen verwenden, um die mögliche Ursache des Fehlers zu ermitteln und die zur Behebung erforderlichen Maßnahmen zu ergreifen.
  • Seite 142 Permobil F5 Corpus VS Fehlersuche R-net Joystick Error Die häufigste Ursache für diesen Fehler besteht darin, dass man den Joystick aus der Mittelposition bewegt hat, wäh- rend das Steuersystem eingeschaltet wurde. Der Bildschirm für verstellten Steuerknüppel wird 5 Sekunden lang ange- zeigt.
  • Seite 143 Wurden keine neuen Module hinzugefügt: • Ein Modul nach dem anderen wegschalten und die Spannung zyklieren. Bleibt der Fehler nach oben genannten Kontrollen bestehen, bitten Sie Ihre Werkstatt oder Permobil um Rat. Memory Error (Speicherfehler) Diese Meldung erscheint bei einem unspezifizierten Speicherfehler, der von irgendeinem Systemmodul verursacht wurde.
  • Seite 144 Die Programmierung darf nur von Personen mit fundierten Kenntnissen über das Steuerungssystem von PGDT durchgeführt werden. Falsche Programmierung kann dazu führen, dass der Rollstuhl nicht mehr sicher verwendet werden kann. Permobil haftet nicht für Schäden/Verluste jeglicher Art, wenn die im Werk eingestellten Werte des Steuerungssystems durch Programmierung verändert wurden.
  • Seite 145 Die beschriebenen Tests sind Minimalempfehlungen. Der/die Servicetechniker müssen entscheiden, ob unter Berücksichtigung der ursprüngliche Fehlerquelle und des Rollstuhlmodells weitere Tests notwendig sind. Ausführliche Informationen über weitere Tests finden Sie im Servicehandbuch des Rollstuhls. Permobil haftet nicht für Schäden/Verluste, die bei der Durchführung der beschriebenen Tests oder bei Nichtdurchführung weiterer relevanter Tests entstehen.
  • Seite 146 Außer spezifischen, OEM-genehmigten Ersatzteilen (für nähere Informationen über diese Ersatzteile, setzen Sie sich bitte mit Permobil in Verbindung) gibt es im Steuerungssystem R-net keine austauschbaren Teile. Defekte Einheiten müssen daher an Permobil oder eine von Permobil autorisierte Werkstatt zur Reparatur eingeschickt werden.
  • Seite 147 Evtl. Fehlersignale der Anzeigen werden während der Rollstuhlfahrt nicht angezeigt. Diese werden erst bei nächsten Wiedereinschalten sichtbar. Wenn Teile ohne Zustimmung von Permobil ausgetauscht werden, erlischt die Garantie für den Rollstuhl. Permobil haftet nicht für wie auch immer geartete Schäden/Verluste, die darauf zurückzuführen sind, dass eine Komponente des Steuerungssystems R-net ohne Genehmigung geöffnet, eingestellt oder geändert wurde.
  • Seite 148: Beispiel Für Fehlermeldungen Und Lösungen

    Rollstuhls durchgeführt werden. Bei fehlerhaften oder schlecht ausgeführten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Reparaturarbeiten sind.
  • Seite 149: Verkabelungsübersicht

    Permobil F5 Corpus VS Verkabelungsübersicht VERKABELUNGSÜBERSICHT Fahrgestell ..............................150 Sitz ................................152...
  • Seite 150 Permobil F5 Corpus VS Verkabelungsübersicht Fahrgestell...
  • Seite 151 Permobil F5 Corpus VS Verkabelungsübersicht...
  • Seite 152 Permobil F5 Corpus VS Verkabelungsübersicht Sitz...
  • Seite 153 Permobil F5 Corpus VS Verkabelungsübersicht...
  • Seite 154 Permobil F5 Corpus VS Verkabelungsübersicht...
  • Seite 155: Empfohlene Sitzpolsterungen, Sitzplatten Und Unitrack-Schienen

    Permobil F5 Corpus VS Empfohlene Sitzpolsterungen, Sitzplatten und UniTrack-Schienen EMPFOHLENE SITZPOLSTERUNGEN, SITZPLATTEN UND UNITRACK-SCHIENEN Sitzpolsterungen, Sitzplatten und UniTrack- Schienen Sitztiefe Sitzbreite Sitzpolster Sitzpolster Sitzblech UniTrack- (mm.) (mm.) (Länge) (Breite) (Länge) Schiene (Länge) = Sitzbreite 370 mm. 370 mm. 420 mm.
  • Seite 156 Permobil F5 Corpus VS Sachregister INDEX Klemmschutz der AP- Sitzhöhenverstellung ....57 Abdeckungen......12 Anpassung der Armlehnenhöhe....... 121 Ap Höhenverstellung - Manuelle Betätigung ....46 Leitfaden zur Fehlersuche..137 AP-Sitzhöhenverstellung - Austausch.........51 Oberschenkelstütze ....128 Batterien - Austausch ....21 Batterikabelhalter ......69 Beinstützen ......108 Rad - Antriebsrad.
  • Seite 158 www.permobil.com...

Inhaltsverzeichnis
