Explorer Mini
4.5 Tisch- und Rückenlehneneinheit
4.5.1 Tisch- und Rückenlehneneinheit
ausbauen
Schutzmatte verwenden, um Schäden an der Tisch-
und Rückenlehneneinheit und an der Oberfläche zu
vermeiden.
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
• Schraubendreher oder Zange.

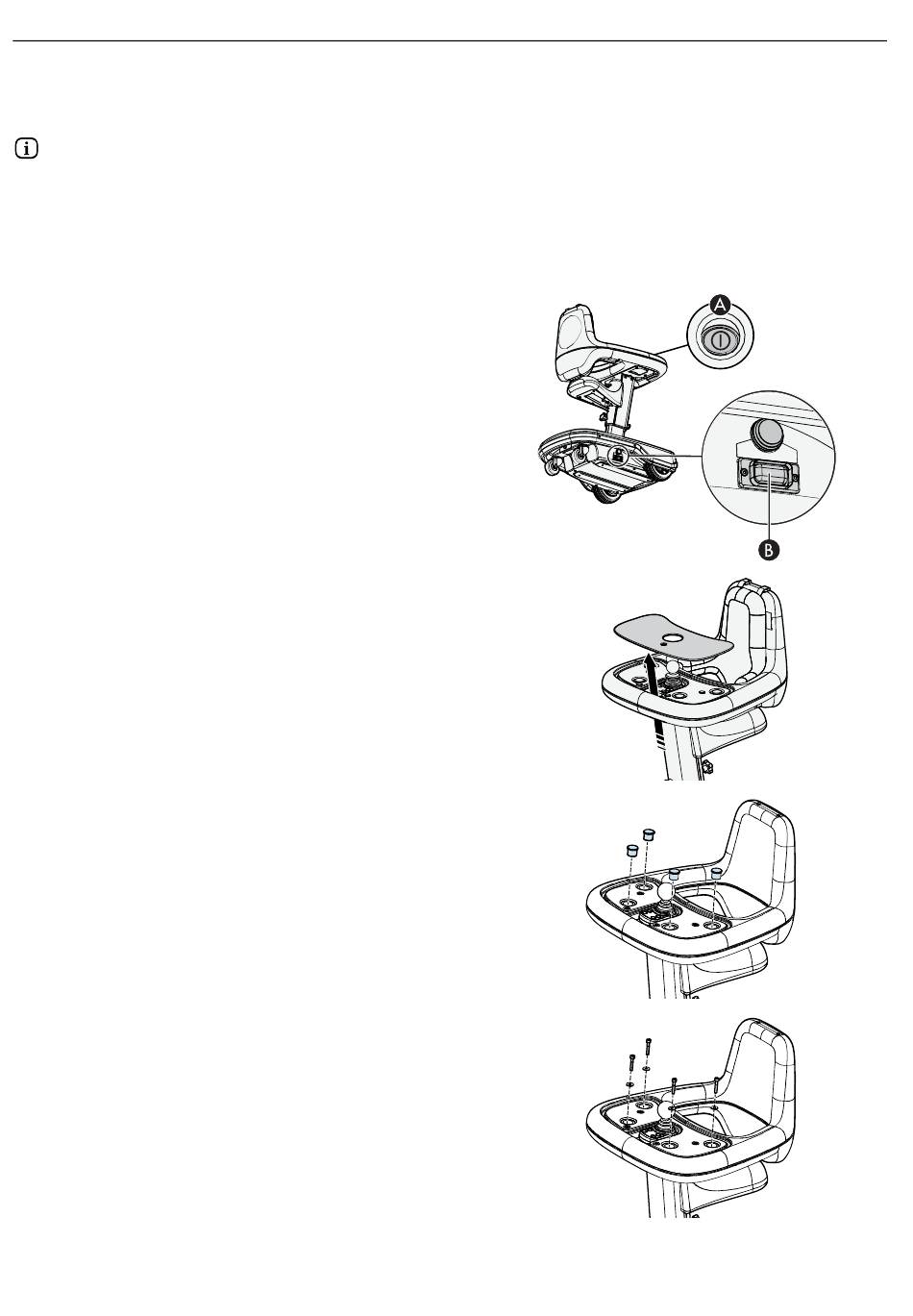

1. Den Explorer Mini auf eine eben Fläche stellen.
2. Ein/Aus-Taste (A) zum Ausschalten drücken.
3. LS-Schalter (B) ausschalten.
4. Mit den Fingern von unten durch die Aussparung an der
Unterseite des Tisches greifen. Die Tischauflage nach oben
drücken und abheben.
5. Sicherstellen, dass die LEDs am Steuerpult aus sind.
6. Die vier Kunststoffkappen über den Schrauben entfernen.
Die Kunststoffkappen mit einem Schraubendreher oder
einer Zange lösen.
7. Die vier Schrauben und Unterlegscheiben entfernen, mit
denen der Tisch an der Halterung befestigt ist.
16 - Reparaturen
Reparaturen - Tisch- und Rückenlehneneinheit
