Explorer Mini

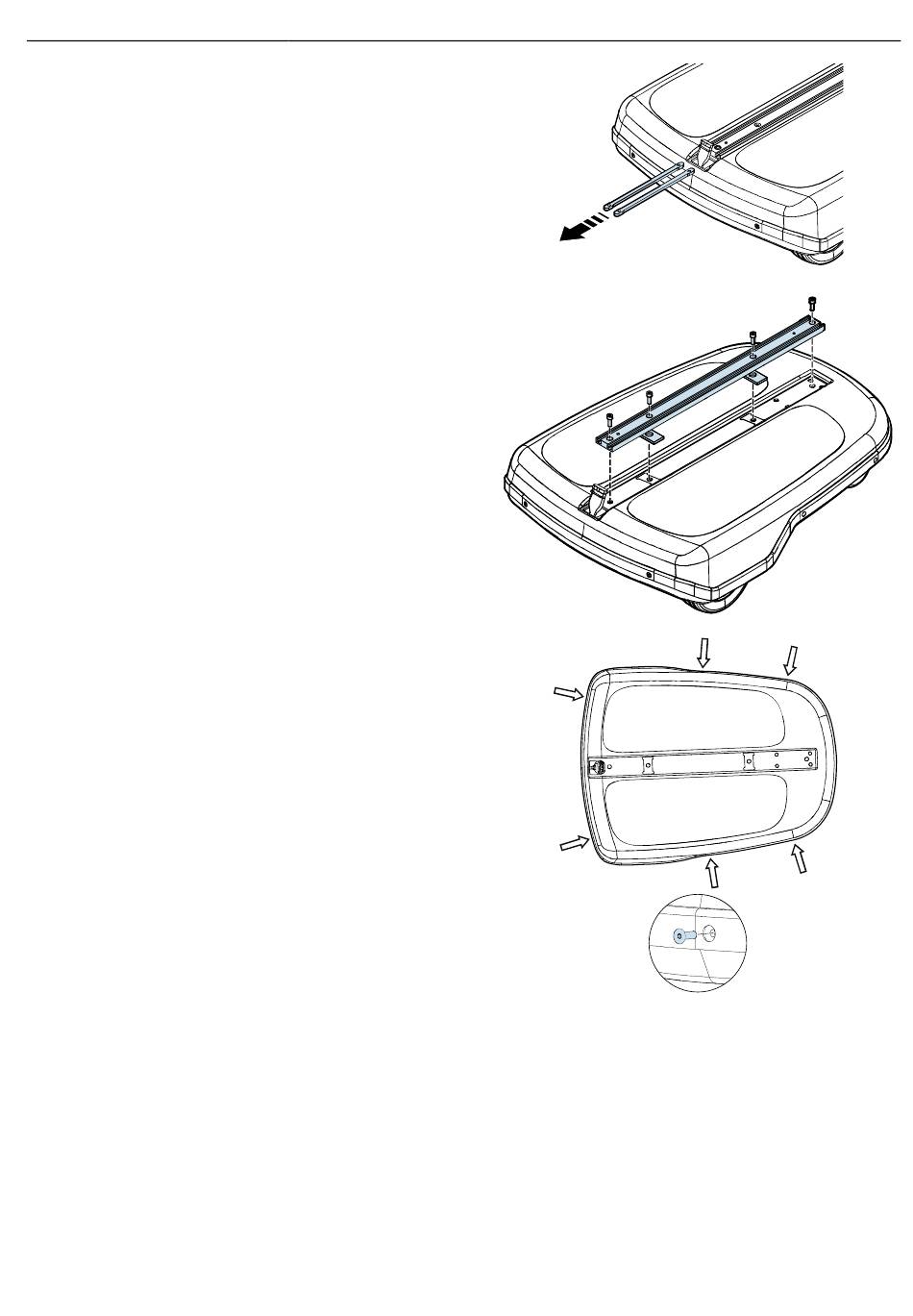

11. Die zwei Gleitstücke aus den Führungsnuten der
UniTrack®-Schiene entfernen. Ggf. mit einem
Schraubendreher in den Bohrungen der Gleitstücke
ansetzen.
12. Die vier Schrauben von der UniTrack®-Schiene entfernen
und die UniTrack®-Schiene entfernen. Die zwei unter der
UniTrack®-Schiene befestigten Abstandsstücke werden
beim Entfernen der Schrauben ebenfalls gelöst.
13. Das Kabel zum nVR2-Leistungsmodul durch die Aussparung
in der oberen Abdeckung zurückschieben.
14. Die sechs Schrauben von der oberen Abdeckung entfernen.
Reparaturen - Basismodul
Reparaturen - 23
