Explorer Mini

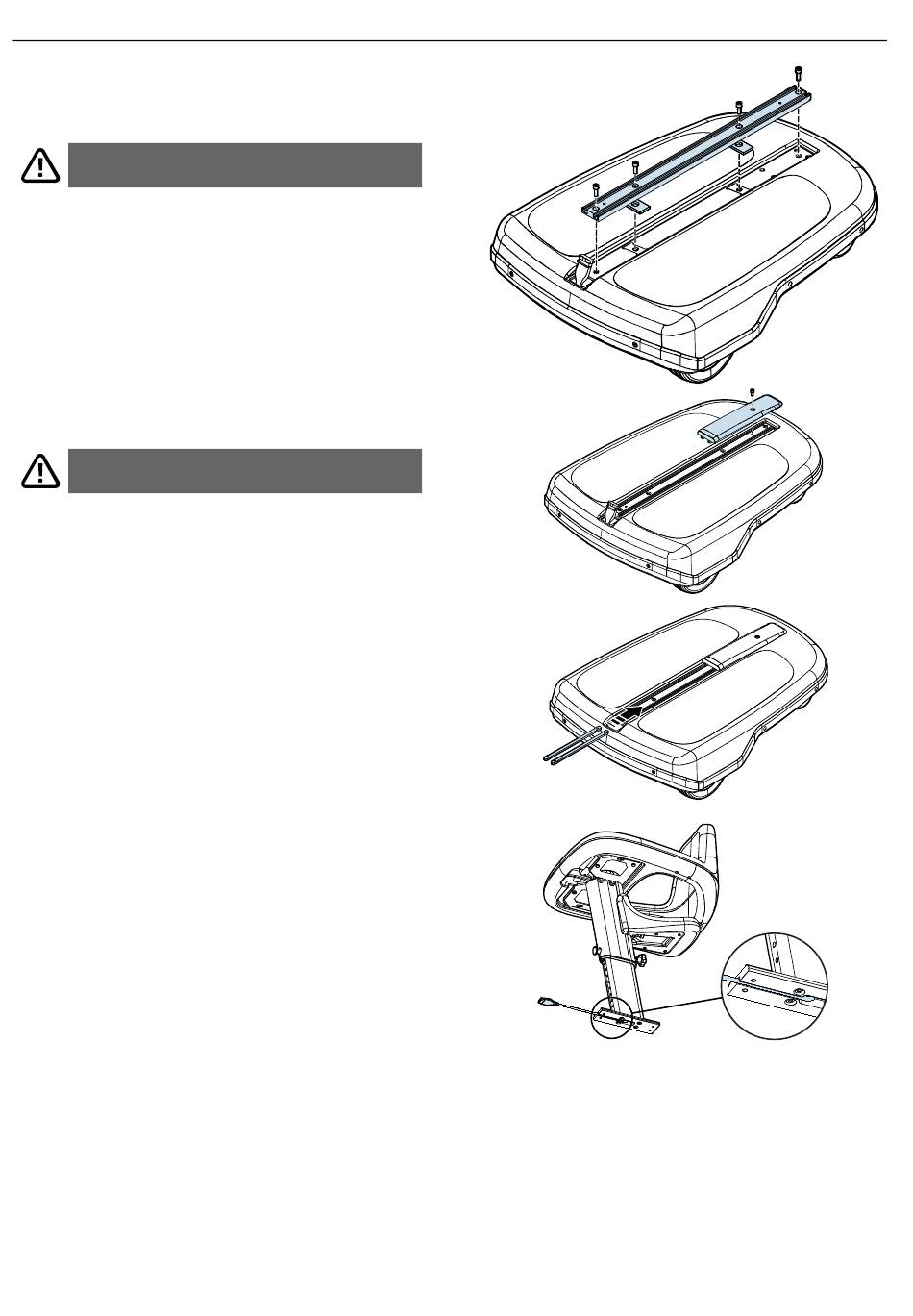

4. UniTrack®-Schiene und die zwei Abstandsstücke unter der
UniTrack®-Schiene mit den Schrauben befestigen.
Anzugsmoment: 9,8 Nm.
WARNUNG! Empfohlenes Anzugsmoment
beachten
Verwenden Sie das empfohlene Anzugsmoment, um das Risiko
von Schäden am Rollstuhl zu reduzieren und Verletzungen zu
vermeiden.
5. Die hintere UniTrack®-Abdeckung einsetzen und auf dem
Basismodul befestigen. Anzugsmoment: 2,8 Nm.
WARNUNG! Empfohlenes Anzugsmoment
beachten
Verwenden Sie das empfohlene Anzugsmoment, um das Risiko
von Schäden am Rollstuhl zu reduzieren und Verletzungen zu
vermeiden.
6. Die zwei Gleitstücke an der Vorderseite des Basismoduls in
die Führungsnuten der UniTrack®-Schiene einführen und
die Gleitstücke bis zur hinteren UniTrack®-Abdeckung
schieben. Ggf. mit einem Schraubendreher in den
Bohrungen der Gleitstücke ansetzen.
7. Das Kabel zum Steuerpult in die Nut an der Halterung der
Säulenbaugruppe legen.
26 - Reparaturen
Reparaturen - Basismodul
