Explorer Mini
4.13 nVR2-Leistungsmodul
4.13.1 nVR2-Leistungsmodul ausbauen
Folgende Werkzeuge werden für diese Arbeiten benötigt:
• Drehmomentschlüssel.
• Steckschlüsseleinsatz für Innensechskant, 4 mm.
1. Obere Abdeckung abnehmen. Anleitung siehe
4.6.1.1 Obere Abdeckung entfernen.

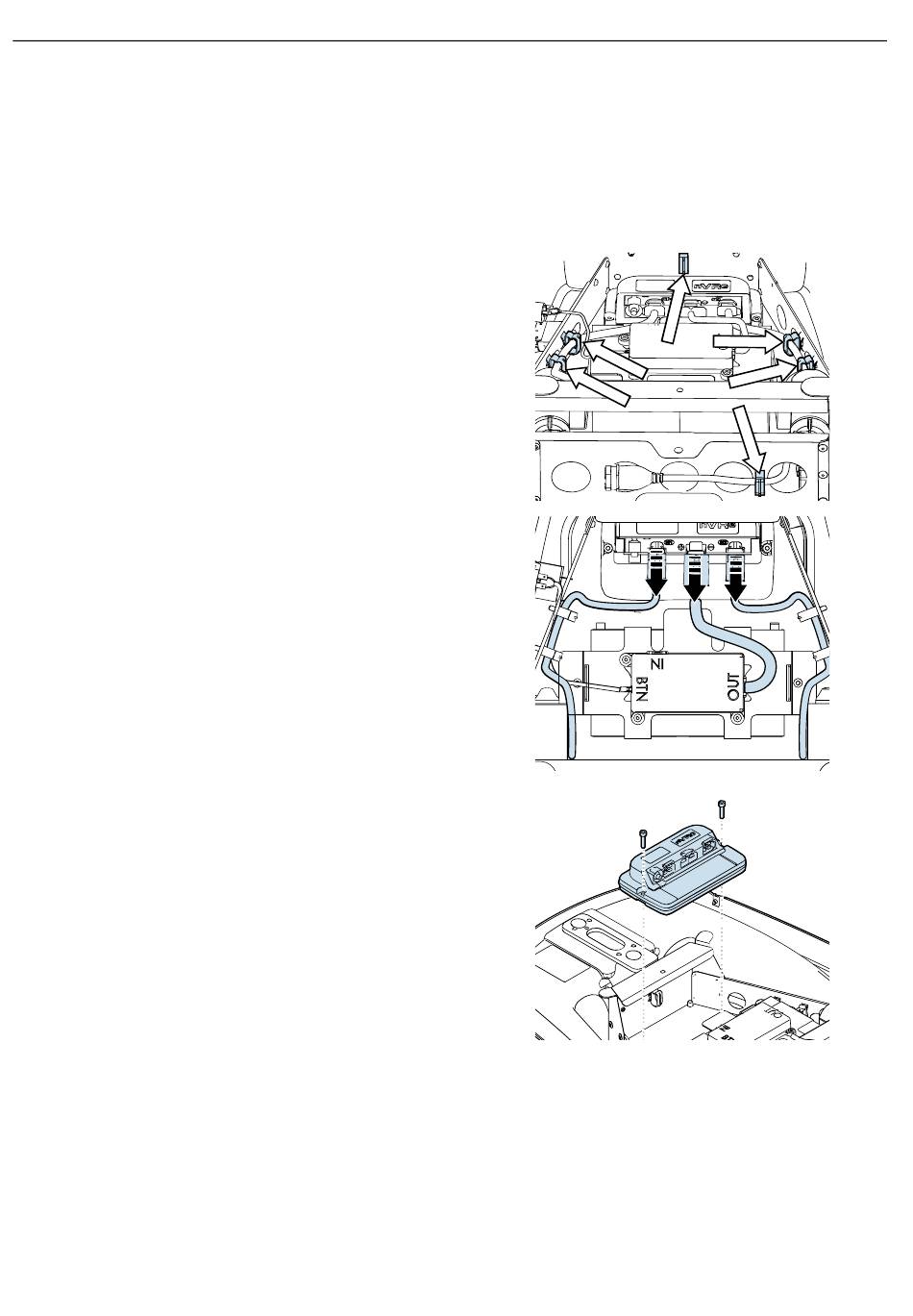

2. Das Kabel zum Steuerpult von der den Kabelhaltern
entfernen.
3. Rasthaken auf dem Verbinder jeder Antriebseinheit und der
Akkus drücken und die Kabel zu den Antriebseinheiten und
den Akkus vom nVR2-Leistungsmodul trennen.
4. Die zwei Schrauben vom nVR2-Leistungsmodul entfernen
und das nVR2-Leistungsmodul entfernen.
