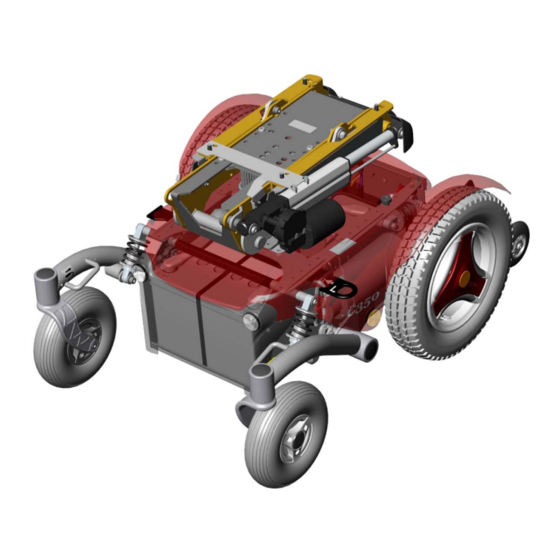

Permobil C350 Bedienungsanleitung

Elektrischer rollstuhl
Vorschau ausblenden Andere Handbücher für C350:
Inhaltsverzeichnis

Werbung

Quicklinks

BEDIENUNGSANLEITUNG
DE
Permobil C350
Permobil C350
Elektrischer Rollstuhl
Elektrischer Rollstuhl

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Permobil C350

Inhaltszusammenfassung für Permobil C350

  • Seite 1 BEDIENUNGSANLEITUNG Permobil C350 Permobil C350 Elektrischer Rollstuhl Elektrischer Rollstuhl...

  • Seite 3: So Finden Sie Permobil

    So finden Sie Permobil Permobil BV ist über ein Netz an Importeuren und lokalen Händlern für den Kundendienst/Verkauf in großen Teilen Europas zuständig. Somit sind wir Ihr Ansprechpartner, wenn Sie Fragen zum Kundendienst/Verkauf in der Nähe Ihres Wohnortes haben. Permobil Europe BV...
  • Seite 4 Permobil C350 Elektrischer Rollstuhl Erstellt und herausgegeben von Permobil AB, Schweden Ausgabe: 7. 2010-12 Art.nr: 205218-DE-0...

  • Seite 5: Inhaltsverzeichnis

    Bedienungsanleitung Permobil C350 Inhalt Wichtige Hinweise ....................6-7 Sicherheitsvorschriften ..................8-23 Konstruktion und Funktion................... 24 Allgemeines - Übersicht..................24 Antrieb und Stoßdämpfer ..................25 Räder ........................26 Beleuchtung und Reflektoren ................26 Batterien - Hauptsicherung - Ladesteckdose ............27 Sitz ........................28 Steuerpult - VR2 ......................

  • Seite 6: Wichtige Hinweise

    Sie Angaben zur Verwendung, Sicherheit und Wartung benötigen. Informationen über unsere Produkte finden Sie auch auf unserer Homepage im Internet. Sie finden uns unter www.permobil.com. Der Aufkleber “Spezialanfertigung” weist ggf. darauf hin, dass Ihr Rollstuhl speziell an Ihre Bedürfnisse und Wünsche angepasst wurde.

  • Seite 7: Technischer Support

    Center. Auch Schrauben und Bolzen sind über den authorisiertem Fachhandel zu beziehen. Entsorgung Wiedereinsatz Sollten Sie Ihr Permobil Produkt nicht mehr nutzen, so wenden Sie sich bitte an Ihren autorisierten Fachhändler oder Ihre Krankenversicherung. Permobil Produkte sind im vollen Rahmen zum Wiedereinsatz geeignet.

  • Seite 8: Sicherheitsvorschriften - Allgemeines

    Es besteht die Gefahr von Verletzungen und Schäden am Rollstuhl sowie an der Umgebung. ACHTUNG Missachtet der Benutzer oder eine andere Person die in dieser Bedienungsanleitung genannten Empfehlungen, Warnhinweise und Anleitungen, so haftet Permobil nicht für dadurch verursachte Personen- oder Sachschäden.
  • Seite 9 Transport- und sonstige Schäden am Rollstuhl und am Zubehör. Falls Sie Schäden feststellen oder der Verdacht auf diverse Mängel besteht, setzen Sie sich bitte umgehend mit Ihrer Hilfsmittelstelle oder Permobil in Verbindung, bevor Sie mit der Überprüfung fortfahren. Überprüfen Sie vor Inbetriebnahme des Rollstuhls, dass die Batterien voll auf- geladen sind und die Reifen den richtigen Luftdruck haben.

  • Seite 10: Sicherheitsvorschriften

    Bedienungsanleitung Permobil C350 Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Bedienung Kinder sollten bei der Benutzung des Rollstuhls nicht unbeaufsichtigt gelassen werden. Wenn Ihr Rollstuhl mit einer Beleuchtung ausgestattet ist, schalten Sie diese bei schlechten Lichtverhältnissen oder in der Nähe von öffentlichen Verkehrswegen immer ein. Denken Sie daran, dass Sie von Autofahrern mög- licherweise schlecht gesehen werden.
  • Seite 11 Systemen der Zubehörteile dürfen nur von einem autorisierten Servicefachmann oder Personen ausgeführt werden, die für die sachkundige Durchführung solcher Arbeiten ausreichend qualifiziert sind. Setzen Sie sich im Zweifelsfall mit einem autorisierten Servicefachmann oder Permobil in Verbindung. Bei allen Arbeiten / Servicearbeiten am elektrischen System des Rollstuhls muss die Stromzufuhr unterbrochen werden.
  • Seite 12 Bedienungsanleitung Permobil C350 Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Fahrten auf abschüssigem Gelände Fahren Sie bei Abwärtsfahrten immer sehr vorsichtig und nur mit der niedrigsten Geschwindigkeitsstufe. Bei Abwärtsfahrten kann sich der Schwerpunkt des Benutzers nach vorne verlagern. Falls sich der Rollstuhl schneller als gewollt bewegt, können Sie den Rollstuhl anhalten, indem Sie den Steuerknüppel...
  • Seite 13 Bedienungsanleitung Permobil C350 Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Fahrten auf abschüssigem Gelände Der Rollstuhl darf nicht auf Gelände mit stärkerer seitlicher Neigung gefahren werden, als in der Bedienungsanleitung angegeben wird. Es besteht Kippgefahr. Unterlassen Sie Aufwärts- oder Abwärtsfahrten auf Rampen, die nicht mit einem ausreichenden Kantenschutz versehen sind, um zu vermeiden, dass der Rollstuhl von der Rampe kippt.
  • Seite 14 Bedienungsanleitung Permobil C350 Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Bedienung - Drehen/Kurvenfahren Bei hohen Geschwindigkeiten beim Drehen, in engen Kurven, auf unebenem Gelände, bei schnellem Fahrtrichtungswechsel sowie beim Wechsel von Bereichen mit niedriger Friktion (z.B. Rasenfläche) zu Bereichen mit hoher Friktion (z.B. Kiesweg), besteht erhöhte Kippgefahr.
  • Seite 15 Bedienungsanleitung Permobil C350 Sicherheitsvorschriften Sicherheitsvorschriften ACHTUNG Fahrten auf unbefestigten oder weichen Untergründen Bei Fahrten mit der niedrigsten Geschwindigkeit oder wenn die Batterien nicht voll aufgeladen sind, ist die Fahrleistung bei bestimmten Untergrundverhältnissen, z.B. Kies, Sand oder dicker Teppich, eingeschränkt. Fahren bei Dunkelheit oder schlechter Beleuchtung Fahrten auf öffentlichen Straßen dürfen bei Dunkelheit nur dann unternommen...
  • Seite 16 Bedienungsanleitung Permobil C350 Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Betrieb der Sitzhöhenverstellung / Sitzneigungseinstellung / Rückenlehneneinstellung Achten Sie darauf, dass bei Fahrten mit aktivierten Sitzfunktionen nichts zwischen Fahrgestell und Sitz eingeklemmt wird. Die Betätigung dieser Funktionen bewirkt eine Verlagerung des Schwerpunkts, was erhöhte Kippgefahr bedeutet.
  • Seite 17 Platz, zu dem der Benutzer möchte, so klein wie möglich sein. Ein zu großer Abstand kann dazu führen, dass der Benutzer das Gleichgewicht verliert und stürzt. Permobil empfiehlt, nur in Anwesenheit einer zweiten Person ein- und auszu- steigen, die bei Bedarf eingreifen und helfen kann. Vorsicht beim Beugen oder Strecken nach Gegenständen.
  • Seite 18 Bei Überschreiten dieses Gewichts kann die Manövrierfähigkeit und Stabilität des Rollstuhls beeinträchtigt werden. Verwendung bei verschiedenen Witterungsverhältnissen Die Rollstühle von Permobil sind so konstruiert, dass sie unempfindlich gegen die meisten Witterungseinflüsse sind. Allerdings sollten Sie den Rollstuhl nicht unter extremen Bedingungen, z.B. bei starker Kälte, dauernder Feuchtigkeit, kräftigem Regen/Schneefall o.ä.
  • Seite 19 Bedienungsanleitung Permobil C350 Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Transport Der Rollstuhl darf nur in Fahrzeugen transportiert werden, die für diesen Zweck zugelassen sind. Fragen Sie den Fahrer des Fahrzeugs und vergewissern Sie sich, dass das Fahrzeug für den Transport einer Person im Rollstuhl konstruiert, ausgerüstet und versichert ist.
  • Seite 20 Batterien. Ein Kurzschluss kann leicht zur Explosion führen. Tragen Sie immer Schutzhandschuhe und Schutzbrillen. Verwenden Sie ausschließlich Ersatzteile und Zubehörteile, die von Permobil genehmigt sind oder empfohlen werden. Die Verwendung anderer Teile kann Veränderungen hervorrufen, die die Funktionen und die Sicherheit des Rollstuhls beeinträchtigen.
  • Seite 21 Sicherheitsvorschriften Sicherheitsvorschriften WARNUNG Elektronische Sicherheitskreise Die Produkte von Permobil sind mit Sicherheitskreisen versehen. Inhibitionskreise verhindern, dass der Rollstuhl unter bestimmten Umständen gefahren werden kann. Geschwindigkeitsreduzierende Kreise begrenzen unter bestimmten Umständen die maximale Geschwindigkeit des Rollstuhls. Endlagenkreise begrenzen unter bestimmten Umständen die Funktionen des Rollstuhls.
  • Seite 22 Sie den Verdacht haben, dass eine Störung vorliegt, beenden Sie Ihre Probefahrt so schnell wie möglich, schalten Sie den Rollstuhl aus und set- zen Sie sich mit Ihrer Hilfsmittelstelle oder Permobil für weitere Hinweise in Verbindung. Es ist sehr wichtig, dass Sie Permobil über Transportschäden, Beschädigungen während der Fahrt oder Schäden durch sonstige Einwirkungen direkt nach dem...
  • Seite 23 Umgebung einwirken (z.B. Alarmsysteme in Läden). Die Grenzwerte für die elektromagnetische Verträglichkeit (EMV) für elek- trische Rollstühle sind in den harmonisierten Normen der EG-Richtlinie 93/42/ EEC Medizintechnische Produkte, festgelegt. Die Rollstühle von Permobil entsprechen diesen Grenzwertbestimmungen.

  • Seite 24: Konstruktion Und Funktion

    Konstruktion und Funktion Konstruktion und Funktion Allgemein Permobil C350 ist ein elektrischer Rollstuhl für Personen mit Behinderungen für Fahrten in Gebäuden und im Freien. Der Rollstuhl besteht aus einem Fahrgestell und einem Sitz. Im Fahrgestell sind die Rollstuhlelektronik, die Stromversorung und die Antriebsfunktionen untergebracht.

  • Seite 25: Stoßdämpfer

    Bedienungsanleitung Permobil C350 Konstruktion und Funktion Antrieb Permobil C350 ist mit einem Antriebspaket für jedes Antriebsrad ausgestattet. Das Antriebspaket besteht aus einem Elektromotor mit Antriebsgetriebe und Bremse (elektromagnetisch) Getriebe Elektromotor Magnetbremse Stoßdämpfer Der Rollstuhl ist ausgestattet mit vier Stoßdämpfern mit einstellbarer Federkraft.

  • Seite 26: Räder

    Bedienungsanleitung Permobil C350 Konstruktion und Funktion Räder Die Hinterräder des Rollstuhls, die Antriebsräder, haben luftgefüllte Bereifung. Die Vorderräder, Steuerräder, haben massive Gummibereifung oder luftgefüllte Bereifung. Beleuchtung und Reflektoren In der Standardausführung ist der Rollstuhl mit Reflektoren vorne, hinten und an den Seiten ausgestattet.
  • Seite 27 Bedienungsanleitung Permobil C350 Konstruktion und Funktion Batterien Die Batterien des Rollstuhls befinden sich unter der Fahrgestellabdeckung. Beide Batterien sind für Wartung und Austausch leicht zugänglich. Vordere Batterie Hintere Batterie Hauptsicherung/Batterieschalter Dieser Rollstuhl ist mit einer automatischen Hauptsicherung ausgestattet, die nach dem Auslösen wieder zurückgesetzt werden kann. Sie dient auch als Batterieschalter und wird über eine Ausnehmung an der Hinterseite des...

  • Seite 28: Sitz

    Positionen kann eine Sitzfunktion das Fahren des Rollstuhls sogar verhindern. Sitzhöhenverstellung Permobil C350 kann mit einer elektrisch betätigten Höhenverstellung für den Sitz ausgestattet sein. Diese ermöglicht die stufenlose Höhenverstellung des Sitzes um bis zu 200 mm, sodass sich die Sitzhöhe mühelos an die Höhe von Tischen, Bänken usw.

  • Seite 29: Beinstützen

    Konstruktion und Funktion Bedienungsanleitung Permobil C350 Beinstützen ACHTUNG Hinweis: Trifft nur zu, wenn Ihr Rollstuhl mit zweiteiligen Fußrasten ausgerüstet ist. Befindet sich der Rollstuhl im Stillstand und ist die Beinstütze ganz eingefahren, sind die Vorderräder stets gerade in Längsrichtung auszurichten. Befinden sich die Vorderräder in Schrägstellung, besteht die Gefahr, dass die Beinstütze und die Fußrasten beim Einfahren gegen...

  • Seite 30: Steuerpult Vr2

    Bedienungsanleitung Permobil C350 Konstruktion und Funktion (VR2) Steuerpult VR2 Das Steuerpult besteht aus einem Steuerknüppel (Joystick), Funktionstasten und Anzeigelampen. Übersicht Steuerpult VR2 Funktionstaste Steuerknüppel (Joystick) Anzeigelampe Die Anzahl der Funktionstasten/Anzeigelampen ist unterschiedlich und hängt von der Ausrüstung des Rollstuhls ab, z.B. mit oder ohne Beleuchtung und Sitzfunktionen.
  • Seite 31 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (VR2) Steuerpult VR2 Ladesteckdose Diese Steckdose wird nur zum Laden des Rollstuhls verwendet. Die Steckdose darf nicht als Stromquelle für andere elektrische Geräte verwendet werden. Sollten andere elektrische Geräte angeschlossen werden, können Schäden am Kontrollsystem entstehen oder die elektromagnetische Verträglichkeit (EMV)

  • Seite 32: Funktionstasten

    Bedienungsanleitung Permobil C350 Konstruktion und Funktion (VR2) Steuerpult VR2 Funktionstasten Das Steuerpult weist insgesamt bis zu 10 Funktionstasten auf. Die Anzahl der Funktionstasten/Anzeigelampen ist unterschiedlich und hängt von der Ausstattung des Rollstuhls ab. Ein / Aus Hupe Beleuchtung*) Warnblinkanlage*) Einstellung der maximalen Geschwindigkeit,...
  • Seite 33 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (VR2) Steuerpult VR2 Ein / Aus-Taste Schalter zum Starten bzw. Ausschalten des Rollstuhls. Die Starttaste muss aktiviert werden, damit die Rollstuhlfunktionen verfügbar sind. WARNUNG Verwenden Sie die Ein- / Aus-Taste außer in Notsituationen nicht zum Anhalten des Rollstuhls.

  • Seite 34: Batteriespannungsanzeige Anzeige Der Verbleibenden Batteriespannung (Von Links Nach Rechts)

    Bedienungsanleitung Permobil C350 Konstruktion und Funktion (VR2) Steuerpult VR2 Batteriespannungsanzeige Anzeige der verbleibenden Batteriespannung (von links nach rechts): Rot+Gelb+Grün = voll geladen Rot+Gelb = halb geladen = Batterien laden Es ist sinnvoll, darauf zu achten, wie diese Anzeige während der Fahrt funktio- niert.

  • Seite 35: Geschwindigkeit

    Bedienungsanleitung Permobil C350 Konstruktion und Funktion (VR2) Steuerpult VR2 Anzeige für maximale Geschwindigkeit Geschwindigkeit Zeigt die eingestellte Höchstgeschwindigkeit des Rollstuhls an. 2 Lampen = niedrige Geschwindigkeit 4 Lampen = mittlere Geschwindigkeit 5 Lampen = Höchstgeschwindigkeit Fahrprofil Bei speziellen Applikationen können mehrere Fahrprofile für den Rollstuhl programmiert sein.
  • Seite 36 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (VR2) Steuerpult VR2 Abschließen/Aufschließen des Rollstuhls Um zu verhindern, dass der Rollstuhl von Unbefugten verwendet werden kann, kann die Elektronikeinheit mit Hilfe des EIN/AUS-Schalters und dem Steuerknüppel auf der Steuerung wie folgt abgeschlossen werden: Abschließen:...
  • Seite 37 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (VR2) Steuerpult VR2 Steuerknüppel (Joystick) Mit dem Steuerknüppel wird die Geschwindigkeit beim Vorwärts- und Rückwärtsfahren und Drehen reguliert und gebremst. Die Geschwindigkeit wird stufenlos geregelt, indem der Steuerknüppel nach vorne bzw. nach hinten geführt wird. Die Geschwindigkeit ist direkt proportional zur Bewegung des Steuerknüppels;...

  • Seite 38: Steuerpult R-Net Lcd Monochromer Bildschirm

    Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net LCD monochromer Bildschirm Allgemein Das Steuerpult besteht aus einem Steuerknüppel, Funktionstasten und einem Bildschirm. Auf der Rückseite des Steuerpults befinden sich die Ladesteckdose und zwei kleinere Anschlüsse für die externe Funktionssteuerung.
  • Seite 39 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net LCD monochromer Bildschirm Ladesteckdose Diese Steckdose wird nur zum Laden oder Abschließen des Rollstuhls ver- wendet. Schließen Sie kein Programmierkabel an diese Steckdose an. Die Steckdose darf nicht als Stromquelle für andere elektrische Geräte verwen- det werden.
  • Seite 40 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net LCD monochromer Bildschirm Funktionstasten Das Steuerpult weist insgesamt 10 Funktionstasten auf. Hupe Ein / Aus Maximale PROFILE MODE Geschwindigkeit Profile/Profil Mode/Modus Verringern / Steigern Beleuchtung*) Warnblinkanlage*) Blinker*) Blinker, links*) *)Gilt nur, wenn der Rollstuhl mit einer Beleuchtung ausgestattet ist.
  • Seite 41 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net LCD monochromer Bildschirm Mode/Modus Mit Hilfe der Taste Modus kann der Benutzer durch die verfügbaren Betriebsarten des Steuerungssystems blättern. Die verfügbaren Betriebsarten sind abhängig von der Programmierung und von anderen externen Einheiten, die an das Steuerungssystem angeschlossen sind.
  • Seite 42 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net LCD monochromer Bildschirm Steckdose für externe Ein- / Aus-Taste Mit Hilfe dieser Steckdose kann das Kontrollsystem mit einer externen Einheit aktiviert und deaktiviert werden. Steckdose für externe Profiltaste (Gilt, wenn Profile programmiert sind und verwendet werden.)
  • Seite 43 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net LCD monochromer Bildschirm Display Durch einen Blick auf den Bildschirm des Steuerpults, erkennt man den Status des Steuerungssystems. Das Steuerungssystem ist aktiv, wenn der Bildschirm hell ist. Symbole Der R-Net Bildschirm umfasst Symbole, die ständig angezeigt werden und Symbole, die nur unter bestimmten Bedingungen angezeigt werden.
  • Seite 44 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net LCD monochromer Bildschirm Anzeige für maximale Geschwindigkeit Diese zeigt die aktuelle Einstellung für die maximale Geschwindigkeit an. Die Einstellung der maximalen Geschwindigkeit erfolgt mit Hilfe der Tasten für höhere und niedrigere Geschwindigkeit.
  • Seite 45 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net LCD monochromer Bildschirm Fehler Das Steuerungssystem kann eine große Anzahl von Fehlern detektieren. Hat das System einen Fehler registriert, der nicht ernst genug für eine Unterbrechung des Betriebs ist, wird dieses Symbol angezeigt.

  • Seite 46: Steuerpult R-Net Lcd Farbbildschirm

    Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Allgemein Das Steuerpult besteht aus einem Steuerknüppel, Funktionstasten und einem Bildschirm. Auf der Rückseite des Steuerpults befinden sich die Ladesteckdose und zwei kleinere Anschlüsse für die externe Funktionssteuerung. Neben diesem Steuerpult kann der Rollstuhl auch mit einem zusätzlichen Steuerpult für den Sitz ausgestattet sein.
  • Seite 47 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Ladesteckdose Diese Steckdose wird nur zum Laden oder Abschließen des Rollstuhls ver- wendet. Schließen Sie kein Programmierkabel an diese Steckdose an. Die Steckdose darf nicht als Stromquelle für andere elektrische Geräte verwen- det werden.

  • Seite 48: Steuerpult R-Net Lcd Farbbildschirm Funktionstasten

    Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Funktionstasten Das Steuerpult weist insgesamt 10 Funktionstasten auf. Hupe Ein / Aus Maximale PROFILE MODE Geschwindigkeit Profile/Profil Mode/Modus Verringern / Steigern Beleuchtung*) Warnblinkanlage*) Blinker*) Blinker, links*) *)Gilt nur, wenn der Rollstuhl mit einer Beleuchtung ausgestattet ist.
  • Seite 49 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Mode/Modus Mit Hilfe der Taste Modus kann der Benutzer durch die verfügbaren Betriebsarten des Steuerungssystems blättern. Die verfügbaren Betriebsarten sind abhängig von der Programmierung und von anderen externen Einheiten, die an das Steuerungssystem angeschlossen sind.
  • Seite 50 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Steckdose für externe Ein- / Aus-Taste Mit Hilfe dieser Steckdose kann das Kontrollsystem mit einer externen Einheit aktiviert und deaktiviert werden. Steckdose für externe Profiltaste (Gilt, wenn Profile programmiert sind und verwendet werden.)
  • Seite 51 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD monochromer Bildschirm Display Durch einen Blick auf den Bildschirm des Steuerpults, erkennt man den Status des Steuerungssystems. Das Steuerungssystem ist aktiv, wenn der Bildschirm hell ist. Symbole Der R-Net Bildschirm umfasst Symbole, die ständig angezeigt werden und Symbole, die nur unter bestimmten Bedingungen angezeigt werden.
  • Seite 52 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Anzeige für maximale Geschwindigkeit Diese zeigt die aktuelle Einstellung für die maximale Geschwindigkeit an. Die Einstellung der maximalen Geschwindigkeit erfolgt mit Hilfe der Tasten für höhere und niedrigere Geschwindigkeit.
  • Seite 53 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Motortemperatur Dieses Symbol wird angezeigt, wenn Steuerungssystem die Stromzufuhr zu den Motoren absichtlich gedrosselt hat, um die Motoren vor Überhitzung zu schützen. Temperatur Steuerungssystem Dieses Symbol wird angezeigt, wenn Steuerungssystem die eigene Stromzufuhr absicht- lich gedrosselt hat, um sich selbst vor Überhitzung...
  • Seite 54 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Einstellungsmenü Im Einstellungsmenü können Uhrzeit, Bildschirmhelligkeit, Hintergrundsfarbe usw. eingestellt werden. Drücken Sie gleichzeitig die Tasten für höhere und niedrigere Höchstgeschwindigkeit, um das Menü zu öffnen. Blättern Sie dann durch das Menü, indem Sie den Joystick nach oben bzw. nach unten bewegen.
  • Seite 55 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LCD Farbbildschirm Streckenmesser (Distance) Wählen Sie ”Distance” im Menü. Bewegen Sie den Joystick nach rechts, um das Menü für das Einstellen des Streckenmessers zu öffnen. Wählen Sie danach zwischen ”Strecke gesamt”, ”Trip”, ”Streckenanzeige” und ”Nullstellen”, indem Sie den Joystick nach oben bzw.
  • Seite 56 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Sitzfunktionen R-Net LED Allgemein Das Steuerpult besteht aus einem Steuerknüppel, Funktionstasten und einem Bildschirm. Auf der Rückseite des Steuerpults befinden sich die Ladesteckdose und zwei kleinere Anschlüsse für die externe Funktionssteuerung. Neben diesem Steuerpult kann der Rollstuhl auch mit einem zusätzlichen Steuerpult für den Sitz ausgestattet sein.
  • Seite 57 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Sitzfunktionen R-Net LED Ladesteckdose Diese Steckdose wird nur zum Laden oder Abschließen des Rollstuhls ver- wendet. Schließen Sie kein Programmierkabel an diese Steckdose an. Die Steckdose darf nicht als Stromquelle für andere elektrische Geräte verwen- det werden.

  • Seite 58: Steuerpult R-Net Led

    Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LED Funktionstasten Das Steuerpult mit LED-Leuchtdioden weist insgesamt 9 Funktionstasten auf. Hupe Ein / Aus Batteriespannungsanzeige Mode/Modus Sitzanzeige Höchstgeschwindigkeits- Beleuchtung*) Warnblinkanlage*) / Profilanzeige Höchstgeschwindigkeit/Profil Blinker*) Blinker, links*) Verringern/Steigern *) Gilt nur, wenn der Rollstuhl mit einer Beleuchtung ausgestattet ist.
  • Seite 59 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LED Mode/Modus Mit Hilfe der Taste Modus kann der Benutzer durch die verfügbaren Betriebsarten des Steuerungssystems blättern. Die verfügbaren Betriebsarten sind abhängig von der Programmierung und von anderen externen Einheiten, die an das Steuerungssystem angeschlossen sind.
  • Seite 60 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LED Batteriespannungsanzeige Anzeige der verbleibenden Batteriespannung (von links nach rechts): Rot+Gelb+Grün = voll geladen Rot+Gelb = halb geladen = Batterien laden Es ist sinnvoll, darauf zu achten, wie diese Anzeige während der Fahrt funktio- niert.
  • Seite 61 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LED Höchstgeschwindigkeitsanzeige Geschwindigkeit Anzeige der eingestellten Höchstgeschwindigkeit des Rollstuhls. 2 Lampen = niedrige Geschwindigkeit 4 Lampen = mittlere Geschwindigkeit 5 Lampen = Höchstgeschwindigkeit Fahrprofil Bei speziellen Applikationen können mehrere Fahrprofile für den Rollstuhl pro- grammiert sein.
  • Seite 62 Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Steuerpult R-Net LED Sitzanzeige Bei bestimmten Sitzen können die elektrischen Funktionen Sitzhöhenverstellung, Sitzneigung, Rückenlehnenneigung und Beinstützenwinkel mit dem Joystick des Steuerpults gesteuert werden. Die aktive Sitzfunktion wird in der Sitzanzeige des Steuerpults angezeigt.

  • Seite 63: Bedienung

    Bedienungsanleitung Permobil C350 Bedienung Allgemeines Permobil C350 ist für die Verwendung in Gebäuden und im Freien konstruiert. Bei Fahrten im Innenbereich ist besonders an engen Stellen, beim Passieren von Türen und Eingängen, beim Fahren in Aufzügen, auf Rampen usw. Vorsicht geboten.

  • Seite 64: Allgemeines - Fahren

    Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Allgemeines - Fahren Überprüfen Sie, dass das Steuerpult korrekt montiert ist und sich der Steuerknüppel in Neutralstellung befindet. Stützen Sie sich zur Betätigung des Steuerknüppels gut ab, z.B. auf der Armlehne des Rollstuhls. Benutzen Sie den Steuerknüppel nicht als Stütze - schnelle Drehungen und Fahrten auf unebenem Untergrund können...

  • Seite 65: Joystick Error - Vr2

    Konstruktion und Funktion (R-Net) Bedienungsanleitung Permobil C350 Joystick Error - VR2 Elektronik Wird der Steuerknüppel kurz vor, während und nach dem Starten des Rollstuhls aus der MIttellage entfernt, ”wandern” die Leuchtdioden der Batteriespannungsanzeige hin und her und der Rollstuhl kann nicht gefahren werden.

  • Seite 66: Joystick Error - R-Net

    Bedienungsanleitung Permobil C350 Bedienung Joystick Error Wurde der Joystick vor, während und kurz nach der Zeit, auf die das Steuerungssystem gesetzt wurde, aus der Mittellage entfernt, wird 5 Sekunden lang der Bildschirm für verstellten Joystick angezeigt. Bei Steuerpulten ohne Bildschirm “wandern” stattdessen die Leuchtdioden der Batteriespannungsanzeige hin und her.

  • Seite 67: Fahrtechnik

    Bedienungsanleitung Permobil C350 Bedienung Fahrtechnik Die Elektronik des Steuerpults “übersetzt” die Bewegungen des Steuerknüppels und führt die beabsichtigten Bewegungen des Rollstuhls aus. Beim normalen Fahren ist keine besondere Technik erforderlich, was besonders für unerfahrene Rollstuhlfahrer von Vorteil ist. Anfänglich ist es am besten, den Steuerknüppel einfach in die Richtung zu bewegen, in die Sie fahren wollen.

  • Seite 68: Steuerpult R-Net

    Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net Abschließen/Aufschließen des Rollstuhls Das Steuerungssystem kann auf zwei verschiedene Arten gesperrt werden. Entweder mit Hilfe einer Tastenfolge auf der Tastatur oder durch einen phy- sischen Schlüssel. Die Wahl der Methode ist abhängig von der Programmierung des Systems.
  • Seite 69 Bedienungsanleitung Permobil C350 Konstruktion und Funktion (R-Net) Steuerpult R-Net Abschließen mit Schlüssel • Taste Ein/Aus bei abgeschaltetem Steuerungssystem drücken. • Schlüssel in den Ladekontakt des Steuerpults einstecken und abziehen. • Der Rollstuhl ist nun abgeschlossen. Auf Steuerpulten mit Bildschirm wird folgendes Bild angezeigt: Aufschließen: • Taste Ein/Aus bei abgeschaltetem Steuerungssystem drücken. Bei Steuerpulten ohne Bildschirm “wandern” nun die Leuchtdioden der Geschwindigkeitsanzeige hin und her.
  • Seite 70 Bedienung Bedienungsanleitung Permobil C300 Sitzfunktionen - R-Net LCD (Gilt nicht für alle Sitzmodelle) Bei gewissen Sitzen können die elek- trischen Funktionen mit Hilfe des Steuer-knüppels am Steuerpult bedient werden. Bestimmte Modelle sind mit drei Speicherplätzen ausgestattet. Jeder Speicherplatz kann die Position des Stellgeräts des Sitzes speichern.
  • Seite 71 Bedienung Bedienungsanleitung Permobil C300 Sitzfunktionen - R-Net LCD (Gilt nicht für alle Sitzmodelle) Rückkehr zum Fahrmodus Ein- oder mehrmals auf die Taste ”Modus” drücken, bis das Standardbild mit der Geschwindigkeitsanzeige am Bildschirm des Steuerpults erscheint, siehe Abbildung. Standardbildschirm mit Geschwindigkeitsanzeige.
  • Seite 72 Bedienung Bedienungsanleitung Permobil C300 Sitzfunktionen - R-Net LCD (Gilt nicht für alle Sitzmodelle) Das Steuerungssystem bestimmter Sitze verfügt über drei Speicherplätze für Sitzpositionen. Jeder Speicherplatz speichert die Position des Stellgeräts des Sitzes. Dies bedeutet, dass eine früher gespeicherte Sitzposition leicht wieder abgerufen werden kann.
  • Seite 73 Bedienung Bedienungsanleitung Permobil C300 Sitzfunktionen - R-Net LCD (Gilt nicht für alle Sitzmodelle) Position speichern 1. Die elektrischen Funktionen des Sitzes in gewünschte Position brin- gen. 2. Die Sitz-/Speicherfunktion aktivie- ren (sollte sie nicht aktiviert sein), indem ein- oder mehrmals auf die Taste ”Modus”...
  • Seite 74 Bedienung Bedienungsanleitung Permobil C350 Sitzfunktionen R-Net LED (Gilt nicht für alle Sitzmodelle) Bei bestimmten Sitzen können die elek- trischen Funktionen Sitzhöhenver- stellung, Sitzneigung, Rückenlehnennei- gung und Beinstützenwinkel mit dem Joystick des Steuerpults gesteuert wer- den. Für die übrigen Sitzfunktionen ist ein eigenes Steuerpult für den Sitz...
  • Seite 75 Bedienung Bedienungsanleitung Permobil C350 Sitzfunktionen R-Net LED (Gilt nicht für alle Sitzmodelle) Rückkehr zum Fahrmodus Ein- oder mehrmals auf die Taste ”Modus” drücken, bis das Standardbild mit der Geschwindigkeitsanzeige am Bildschirm des Steuerpults erscheint, siehe Abbildung.

  • Seite 76: Fahrvorschriften

    Bedienungsanleitung Permobil C350 Bedienung Fahrvorschriften Stützräder Stützräder verringern die Gefahr, dass der Rollstuhl beim Überfahren von Hindernissen oder dergleichen umkippen kann und müssen während der Fahrt immer montiert sein. Stützrad. ACHTUNG Stützräder müssen während der Fahrt immer montiert sein. Es besteht Kippgefahr.

  • Seite 77: Überfahren Von Hindernissen

    Bedienungsanleitung Permobil C350 Bedienung Fahrvorschriften Überfahren von Hindernissen Fahren Sie nicht über Hindernisse, die höher als 70 mm sind. Beim Überfahren höherer Kanten nimmt das Kipprisiko und die Gefahr von Beschädigungen am Rollstuhl zu. Überfahren Sie Hindernisse stets mit größter Vorsicht.

  • Seite 78: Sichere Neigung

    Bedienungsanleitung Permobil C350 Bedienung Fahrten abwärts Fahren Sie immer langsam und vorsichtig beim Bergabfahren. Vermeiden Sie abrupte Brems- und Ausweichmanöver und halten Sie stets eine Geschwindigkeit ein, bei der ein sicheres und gefahrloses Manövrieren des Rollstuhls gewährleistet ist. Beim Bergabfahren auf unebenem Untergrund (z.B. Gras, Kies, Sand, Eis und Schnee) ist erhöhte Vorsicht geboten.

  • Seite 79: Fahrten Aufwärts

    Bedienungsanleitung Permobil C350 Bedienung Fahrten aufwärts Fahren Sie immer langsam und vorsichtig beim Bergauffahren. Vermeiden Sie abrupte Ausweichmanöver und halten Sie stets eine Geschwindigkeit ein, bei der ein sicheres und gefahrloses Manövrieren des Rollstuhls gewährleistet ist. Beim Bergauffahren auf unebenem Untergrund (z.B. Gras, Kies, Sand, Eis und Schnee) ist erhöhte Vorsicht geboten.
  • Seite 80 Bedienungsanleitung Permobil C350 Bedienung Fahrvorschriften Fahrten bei Seitengefälle Beim Fahren in Schräglage ist stets gößte Vorsicht geboten. Vermeiden Sie abrupte Ausweichmanöver und halten Sie stets eine Geschwindigkeit ein, bei der ein sicheres und gefahrloses Manövrieren des Rollstuhls gewährleistet ist. Bei Fahrten bei Seitengefälle auf unebenem Gelände (z.B. auf Gras, Kies, Sand, Eis und Schnee) müssen Sie besonders vorsichtig sein.

  • Seite 81: Bedienung Der Manuellen Bremsentriegelung

    Bedienungsanleitung Permobil C350 Bedienung Bedienung der manuellen Bremsentriegelung Der Rollstuhl ist mit einer manuel- len Vorrichtung zum Entriegeln der Bremsen ausgestattet, um ein manu- elles Schieben des Rollstuhls zu ermöglichen. Die Bremsentriegelung ist auf der linken Seite des Fahrgestells angebracht.

  • Seite 82: Laden Der Batterien

    WARNUNG Verwenden Sie nur Ladegeräte, die zusammen mit Ihrem Rollstuhl geliefert oder von Permobil empfohlen werden. Bei Verwendung anderer Ladegeräte können die Batterien, die Elektronik des Rollstuhls oder das Ladegerät selbst beschädigt werden. Es kann auch dazu führen, dass bestimmte Teile überhitzt werden, was die Brandgefahr erhöht.
  • Seite 83 Bedienungsanleitung Permobil C350 Bedienung Laden der Batterien Laden Schalten Sie den Rollstuhl mit der AUS/EIN Taste am Steuerpult ab und ste- cken Sie danach den Ladekontakt in die Ladesteckdose. Am Steuerpult des Rollstuhls leuchtet die Batteriespannungsanzeige auf und zeigt den Ladestatus während der Ladung an.

  • Seite 84: Transport

    Bedienungsanleitung Permobil C350 Transport Transport Der Rollstuhl darf nur in Fahrzeugen transportiert werden, die für diesen Zweck zugelassen sind. Überprüfen Sie, dass der Rollstuhl sorgfältig befestigt ist und die Bremsen ver- riegelt sind. Der Rollstuhl kann an den vorderen und hinteren Transportösen mit Transportriemen befestigt werden.
  • Seite 85 Bedienungsanleitung Permobil C350 Transport WARNUNG Wenn der Rollstuhl mit einer im Rollstuhl sitzenden Person transportiert werden muss, vergewis- sern Sie sich, dass er mit einem zugelassenen Befestigungssystem befestigt wird, das für das Gesamtgewicht des Rollstuhls ausgelegt ist. • Der Rollstuhl darf nur unter Verwendung der Transportösen am Rollstuhl oder mit einem Permolock-Verankerungssystem befestigt werden.

  • Seite 86: Allgemeine Ratschläge Für Den Transport In Flugzeugen

    Bedienungsanleitung Permobil C350 Transport Allgemeine Ratschläge für den Transport in Flugzeugen Für den Transport des Rollstuhls in Flugzeugen sind insbesondere drei Punkte zu beachten: 1. Batterien Gelbatterien: Müssen in der Regel nicht ausgebaut werden. Die Kabel zur Batterie müssen gelöst und die Kabelschuhe isoliert werden.
  • Seite 87 Bedienungsanleitung Permobil C350 Transport Allgemeine Ratschläge für den Transport in Flugzeugen 3. Schadensvorbeugung Beim Flugtransport wird der Rollstuhl zusammen mit dem übrigen Frachtgut in einem sehr engen Raum verstaut. Ergreifen Sie daher vorbeugende Maßnahmen, um Transportschäden am Rollstuhl weitgehend zu vermeiden.

  • Seite 88: Wartung Und Reparaturen

    Bedienungsanleitung Permobil C350 Wartung und Reparaturen Wartung und Reparaturen Zur Gewährleistung eines einwandfreien Betriebs aller Rollstuhlfunktionen ist auf einen sachgerechten Gebrauch und eine regelmäßige Wartung zu achten. Ein gut gepflegter Rollstuhl hält länger, die Gefahr von Funktionsstörungen wird minimiert. Werkzeugtasche Zum Lieferumfang des Rollstuhl gehört eine Werkzeugtasche mit nachstehen-...

  • Seite 89: Allgemeines Batterien/Aufbewahrung

    Bedienungsanleitung Permobil C350 Wartung und Reparaturen Allgemeines Batterien/Aufbewahrung • Beachten Sie, dass sich Batterien selbsttätig entladen und dass leere Batterien bei tiefen Temperaturen einfrieren und bersten können. Falls der Rollstuhl längere Zeit außer Betrieb genommen wird, müssen die Batterien jeweils einmal im Monat aufgeladen werden, um keinen Schaden zu nehmen.

  • Seite 90: Reinigung

    Durch regelmäßige Service- und Wartungsmaßnahmen werden unnötige Abnutzung und Schäden am Rollstuhl vermieden. Im Anschluss folgen einige allgemeine Empfehlungen von Permobil. Bei kräftiger Verschmutzung des Überzugs oder Schäden an der Oberfläche, setzen Sie sich mit Permobil in Verbindung, um nähere Auskünfte zu erhalten.

  • Seite 91: Pflege Und Wartung

    Bedienungsanleitung Permobil C350 Wartung und Reparaturen Pflege und Wartung Gurt Überprüfen Sie regelmäßig den Zustand der Sitzgurte und vergewissern Sie sich, dass sie nicht beschädigt sind oder Abnutzungsstellen aufweisen. Entriegeln der Bremsen Kontrollieren Sie regelmäßig, ca. 1 x monatlich, die Funktion der Bremsentriegelung und des Bremsentriegelungshebels.

  • Seite 92: Innenschläuche Vorn Auswechseln

    Bedienungsanleitung Permobil C350 Wartung und Reparaturen Pflege und Wartung Innenschläuche hinten auswechseln 1. Rollstuhl aufbocken, sodass das Rad frei in der Luft hängt und die Luft ablassen. 2. Ziehen Sie den Reifen von der Felge ab. 3. Wechseln Sie den defekten Schlauch aus.
  • Seite 93 Bedienungsanleitung Permobil C350 Wartung und Reparaturen Pflege und Wartung Luftdruck Kontrollieren Sie in regelmäßigen Abständen, dass der Reifendruck dem vorge- schriebenen Reifendruck entspricht. Falscher Luftdruck in den Reifen kann die Stabilität und Manövrierfähigkeit beeinträchtigen. Zu niedriger Luftdruck verurs- acht übermäßige Abnutzung und verkürzt die Reichweite. Überprüfen Sie daher regelmäßig, dass der Luftdruck in den Reifen 200-250 kPa beträgt.

  • Seite 94: Batterien Auswechseln

    Bedienungsanleitung Permobil C350 Wartung und Reparaturen Batterien auswechseln Vordere Batterie 1. Stellen Sie den Rollstuhl auf einen ebenen Untergrund. 2. Beinstützen ausfahren/- klappen, wenn möglich, die Sitzhöhenverstellung hochfahren. 3. Hauptschalter an der Steuerung ausschalten. 4. Die Hauptsicherung in Stellung Die Hauptsicherung ist über eine “Aus”...

  • Seite 95: Batterie Mit Hilfe Des Batterie

    Bedienungsanleitung Permobil C350 Wartung und Reparaturen Batterien auswechseln Vordere Batterie 6. Batterieschloss gerade nach vorne herausziehen, siehe Abbildung. 7. Batterieanschlüsse abklemmen. Siehe auch Aufkleber auf der Innenseite der vorderen Fahr- gestellabdeckung. 8. Batterie mit Hilfe des Batterie- bandes aus dem Fahrgestell heben/ ziehen.
  • Seite 96 Bedienungsanleitung Permobil C350 Wartung und Reparaturen Batterien auswechseln Hintere Batterie 1. Stellen Sie den Rollstuhl auf einen ebenen Untergrund. 2. Beinstützen ausfahren/- klappen, wenn möglich, die Sitzhöhenverstellung hochfahren. 3. Hauptschalter an der Steuerung ausschalten. Die Hauptsicherung ist über eine 4. Die Hauptsicherung in Stellung Ausnehmung auf der Rückseite des...
  • Seite 97 Bedienungsanleitung Permobil C350 Wartung und Reparaturen Batterien auswechseln Hintere Batterie 7. Die beiden Schrauben lösen und die Platte mit Endstufe und Hauptsicherung gerade nach oben herausheben. Die Platte danach Seite drehen, ohne Sicherheitsdrahtseil zu lösen, siehe nachstehende Abbildung. Die hintere Platte der...

  • Seite 98: Zurücksetzen Der Hauptsicherung/Des Batterieschalters

    Bedienungsanleitung Permobil C350 Wartung und Reparaturen Zurücksetzen der Hauptsicherung/des Batterieschalters WARNUNG Bei Auslösen der Hauptsicherung liegt meist ein gröberer elektrischer Fehler vor. Die Ursache des Auslösens muss genau untersucht werden, bevor der Schalter zurückgesetzt wird. Setzen Sie sich in Zweifelsfällen mit Ihrer Servicestelle in Verbindung.

  • Seite 99: Zubehör

    Zubehör Zubehör Wir arbeiten ständig an der Entwicklung von neuem Zubehör für die elektrischen Rollstühle von Permobil. Setzen Sie sich mit Ihrem nächstgelegenen Permobil- Fachhändler in Verbindung und informieren Sie sich über die Zubehörteile, die für Ihren Rollstuhl erhältlich sind.

  • Seite 100: Technische Daten

    Bedienungsanleitung Permobil C350 Technische Daten Technische Daten Die auf den folgenden Seiten angegebenen Spezifikationen gelten nur für Permobil C350 Fahrgestell mit Corpus-Sitz. Für Maß- und Gewichtsangaben der verschiedenen Sitzmodelle - siehe mitge- lieferte Bedienungsanleitung. Länge 1065 mm. Breite 625 mm.
  • Seite 101 Bedienungsanleitung Permobil C350 Technische Daten DATEN Allgemeines Modellbezeichnung ............Permobil C350 Rollstuhlklasse ..............B Maße und Gewicht Länge ................1065 mm. Breite ................625 mm Höhe ................1.110 mm Kleinstes Transportmaß, LxBxH ........900x625x790 mm. Gewicht inklusive Batterien und Corpus-Sitz ....142 kg Max.

  • Seite 102: Fehlersuche

    Steuerungssystem des Rollstuhls durchgeführt werden. Bei fehlerhaften oder schlecht ausge- führten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Reparaturarbeiten sind.
  • Seite 103 Bedienungsanleitung Permobil C350 Fehlersuche FEHLERSIGNAL FEHLERINDIKATION - MASSNAHME 1 Lampe - niedrige Batteriespannung Batteriezustand überprüfen. Kontakt zwischen Batterie und Kontrolleinheit überprüfen. 2 Lampen - Unterbrechung linker Antriebsmotor Anschluss zum linken Antriebsmotor überprüfen. 3 Lampen - Kurzschluss linker Antriebsmotor Kontakte und Kabel des Antriebsmotors überprüfen.

  • Seite 104: Diagnostik R-Net Lcd

    Steuerungssystem des Rollstuhls durchgeführt werden. Bei fehlerhaften oder schlecht ausge- führten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder...

  • Seite 105: Beispiel Eines Bildschirms, Der Einen Systemfehler Zeigt

    Reparatur eingeschickt werden. ACHTUNG Wenn Teile ohne Zustimmung von Permobil ausgetauscht werden, erlischt die Garantie für den Rollstuhl. Permobil haftet nicht für wie auch immer geartete Verluste, die darauf zurückzuführen sind, dass eine Komponente des Steuerungssystems R-Net ohne Genehmigung geöffnet, einge-...
  • Seite 106 Steuerungssystem des Rollstuhls durchgeführt werden. Bei fehlerhaften oder schlecht ausge- führten Reparaturarbeiten kann die Verwendung des Rollstuhls mit Gefahren verbunden sein. Permobil haftet nicht für wie auch immer geartete Schäden, weder für Personenschäden noch für Sachschäden am Rollstuhl und dessen Umgebung, wenn diese die Folge von fehlerhaften oder schlecht ausgeführten Reparaturarbeiten sind.
  • Seite 107 Fehlersuche Bedienungsanleitung Permobil C350 FEHLERSIGNAL FEHLERANZEIGE - MASSNAHME 1 Lampe - niedrige Batteriespannung Batteriezustand überprüfen. Kontakt zwischen Batterie und Kontrolleinheit überprüfen. 2 Lampen - Unterbrechung linker Antriebsmotor Anschluss zum linken Antriebsmotor überprüfen. 3 Lampen - Kurzschluss linker Antriebsmotor Kontakte und Kabel des Antriebsmotors überprüfen.

  • Seite 108: Leitfaden Zur Fehlersuche

    Vorkommnissen, die beim Gebrauch des Rollstuhls auftreten können, sowie Vorschläge zu entsprechenden Maßnahmen für die Abhilfe. Beachten Sie bitte, dass diese Liste möglicher Fehler nicht vollständig ist. Setzen Sie sich in Zweifelsfällen immer mit Ihrer Servicestelle oder Permobil in Verbindung. PROBLEM MÖGLICHE URSACHE MASSNAHME Der Rollstuhl lässt sich nicht...
  • Seite 109 Bedienungsanleitung Permobil C350 Fehlersuche PROBLEM MÖGLICHE URSACHE MASSNAHME Der Rollstuhl fährt nur Sitzhöhenverstellung oder Senken der Sitzhöhenverstellung mit herabgesetzter Sitzneigung zu hoch gefahren. oder Sitzneigung. Geschwindigkeit. Siehe Seite 70-75. Gilt für elektrisch betriebene Sitzhöhenverstellung und Sitzneigung. Der Rollstuhl lässt sich nicht Hauptsicherung auf Hauptsicherung zurücksetzen.
  • Seite 110 Bedienungsanleitung Permobil C350 Kommentare...
  • Seite 112 Art.nr: 205218-DE-0...
